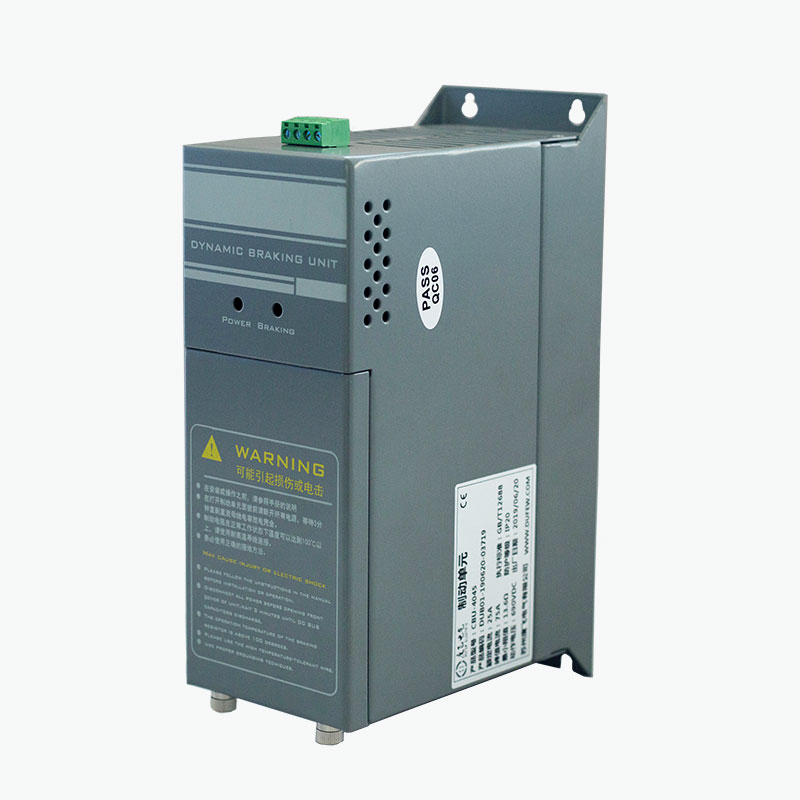

DufewtillhandahållerBromschoppersom en extern dynamisk bromslösning för frekvensomriktare (VFD), som hjälper till att kontrollera DC-bussspänningen när motorer fungerar som generatorer under snabb retardation eller översyn av laster. CBU-serien är designad för 220V, 380V och 690V drivsystem och kan konfigureras enligt bromseffekt, driftcykel, DC-bussspänning, motståndsspecifikationer och installationskrav.
En bromschopper är en nyckelomkopplingskomponent i ett dynamiskt bromssystem. När en motor bromsar in kan regenerativ energi flöda tillbaka in i VFD:s DC-buss och få dess spänning att stiga. Om denna energi inte är korrekt styrd kan frekvensomriktaren uppleva överspänningsskydd eller en okontrollerad avstängning. En bromschopper övervakar DC-bussspänningen och kopplar snabbt om en IGBT-krets för att överföra överskottsenergi till ett bromsmotstånd, där den omvandlas till värme. Den här artikeln förklarar hur bromschoppers fungerar, deras huvudsakliga tekniska parametrar, urvalskriterier, applikationer, skyddsfunktioner och installationsöverväganden.
Innehållsförteckning
- Vad är en bromschopper?
- Hur fungerar en bromschopper?
- Vilka tekniska parametrar spelar roll?
- Hur ska du välja en bromschopper?
- Var används bromschoppers?
- Bromschopper vs. bromsmotstånd
- Vilka skyddsfunktioner är viktiga?
- Överväganden vid installation och driftsättning
- Tillverknings- och kvalitetsöverväganden
- Vanliga frågor
Vad är en bromschopper?
En bromschopper är en elektronisk omkopplingsanordning som används i DC-mellankretsen i en frekvensomformare. Dess primära syfte är att kontrollera ökningen av DC-bussspänningen orsakad av regenerativ energi.
Under normal motordrift omvandlas elektrisk energi till mekanisk energi. Men när en belastning med hög tröghet bromsar in, kan motorn tillfälligt fungera som en generator. Mekanisk energi omvandlas sedan tillbaka till elektrisk energi och överförs till DC-bussen. Denna regenerativa energi ökar DC-länkspänningen.
En bromschopper ger en kontrollerad väg för denna överskottsenergi. När DC-bussspänningen når sin förinställda bromströskel, slås chopperns IGBT-omkopplingskrets på och riktar energi mot ett externt bromsmotstånd. Motståndet omvandlar den elektriska energin till värme, vilket hjälper till att hålla DC-bussen inom ett lämpligt driftsområde.
Därför avleder inte en bromschopper energi självständigt. Istället styr den när och hur bromsmotståndet ansluts till DC-bussen.
Hur fungerar en bromschopper?
Funktionsprincipen är baserad på automatisk DC-bussspänningsövervakning och snabb elektronisk omkoppling. Hela processen kan sammanfattas enligt följande:
- Motorretardation:VFD:n beordrar motorn att minska hastigheten.
- Regenerativ drift:Motorn fungerar tillfälligt som en generator.
- DC-bussspänningen ökar:Regenerativ elektrisk energi återgår till frekvensomriktarens DC-länk.
- Tröskeldetektering:Bromschoppern känner av att DC-bussspänningen har nått sin konfigurerade driftsnivå.
- IGBT-växling:Omkopplingskretsen leder och ger en väg till bromsmotståndet.
- Energiförlust:Bromsmotståndet omvandlar överskottet av elektrisk energi till värme.
- Avstängning:När DC-bussspänningen faller under utlösningströskeln stängs choppern av.
Denna växlingscykel kan upprepas snabbt under bromsning. Resultatet är kontrollerad förlust av regenerativ energi utan att en separat extern styrenhet krävs för grundläggande spänningsövervakning.
För tillämpningar med frekvent bromsning eller hög regenerativ energi kan en extern bromschopper vara särskilt användbar när den interna bromskapaciteten hos en VFD är otillräcklig.
Vilka tekniska parametrar spelar roll?
Att välja en bromschopper baserad enbart på motorkraft kan leda till ett olämpligt bromssystem. De faktiska regenerativa förhållandena, DC-bussspänningen, bromsfrekvensen, motståndsegenskaperna och driftcykeln bör alla utvärderas.
| Parameter | Dufew CBU Series Referens | Teknisk betydelse |
|---|---|---|
| Systemspänning | 220VAC / 380VAC / 690VAC | Bestämmer tillämplig frekvensomriktare och DC-bussspänningsklass |
| 220V bromsspänning | DC340 / 360 / 380 / 400 / 420V ±10V | Ger valbara bromströsklar för kompatibla system |
| 380V bromsspänning | DC630 / 660 / 690 / 730 / 760V ±10V | Matchar olika 380V-klass frekvensomriktarkonfigurationer |
| 690V bromsspänning | DC1140V ±10V | Designad för kompatibla 690V-klass drivsystem |
| Kontrollmetod | Automatisk DC-bussspänningsövervakning | Låter hackaren reagera automatiskt på regenerativa förhållanden |
| Parallell respons | ≤1ms | Stöder koordinerad omkoppling i parallella konfigurationer |
| Fläktstarttemperatur | Ca. 45°C | Hjälper till att hantera värme under högre bromsbelastningar |
| Övertemperaturskydd | Ca. 85°C | Ger termiskt skydd för bromskretsen |
| Skyddsbetyg | IP20 eller högre | Indikerar kapslingsskyddsnivån för den tillämpliga konfigurationen |
| Tillämplig standard | GB/T 12668 | Stöder teknisk överensstämmelse för tillämplig drivrelaterad utrustning |
Slutlig spänning, modell, elektrisk konfiguration och bromskapacitet ska alltid bekräftas mot de specifika VFD- och applikationskraven.
Hur ska du välja en bromschopper?
Professionellt urval börjar med bromsförhållandena snarare än att bara matcha choppern till motorns märkeffekt. Ett system som stoppar en liten motor mycket ofta kan generera mer krävande termiska förhållanden än en större motor som bara bromsar ibland.
Viktiga urvalsfaktorer inkluderar:
- Drivsystemets spänning:Kontrollera att chopperns spänningsklass motsvarar VFD-systemet.
- Motoreffekt:Använd motorns klassificering som referens för övergripande systemdimensionering.
- Belastningströghet:Belastningar med hög tröghet genererar i allmänhet mer regenerativ energi under snabb retardation.
- Retardationstid:Kortare stopptider kan öka den momentana bromskraften.
- Bromsfrekvens:Upprepade bromscykler ökar termisk stress.
- Bromsmotstånd:Motståndsvärde, märkeffekt och arbetscykel måste vara kompatibla med choppern.
- Omgivningstemperatur:Högre omgivningstemperaturer kan minska den tillgängliga termiska kapaciteten.
- Skåpsventilation:Tillräckligt luftflöde och installationsavstånd är avgörande för värmeavledning.
- Parallell drift:Flera choppers kan övervägas när bromskravet överstiger kapaciteten för en enhet.
För teknisk utvärdering inkluderar användbar information VFD-modellen, motorns klassificering, belastningstyp, nödvändig retardationstid, bromsfrekvens, befintliga motståndsspecifikationer och förväntad driftcykel.
Var används bromschoppers?
Bromschoppers är allmänt tillämpbara på industriella drivsystem där snabb retardation, hög tröghet eller översynsbelastning kan returnera betydande energi till DC-bussen.
| Ansökan | Typiskt bromskrav |
|---|---|
| Hissar | Kontrollerar regenerativ energi under färd nedåt och snabb inbromsning |
| Lyftutrustning | Hanterar regenerativ energi som produceras vid sänkning av belastningar |
| Kranar | Stöder dynamisk bromsning av lyft och hög tröghetsbelastning |
| Centrifuger | Hanterar energi som genereras vid snabbt stopp |
| Transportörer | Styr DC-bussspänningen när rörliga laster genererar regenerativ energi |
| Textilmaskiner | Stöder frekventa accelerations- och retardationscykler |
| Pappersmaskineri | Hjälper till att hantera dynamiska bromskrav i kontinuerlig produktion |
| Verktygsmaskiner | Stöder snabbt stopp och kontrollerad retardation |
| Industriella tvättmaskiner | Klarar upprepade bromscykler |
Bromschopper vs. bromsmotstånd
En vanlig missuppfattning är att bromschoppern och bromsmotståndet utför samma funktion. I verkligheten är de kompletterande komponenter i ett dynamiskt bromssystem.
| Komponent | Huvudfunktion |
|---|---|
| DC buss | Ger den elektriska anslutningen mellan VFD och bromskrets |
| Bromschopper | Styr när regenerativ energi överförs från DC-bussen |
| Bromsmotstånd | Omvandlar överförd elektrisk energi till värme |
Choppern fungerar därför som omkopplingskontroll, medan motståndet fungerar som energiförlustelement. Båda komponenterna måste vara korrekt anpassade till drivsystemet och bromsarbetscykeln.
Vilka skyddsfunktioner är viktiga?
Eftersom bromskretsar kan hantera betydande elektrisk och termisk energi, är skyddsfunktioner viktiga för tillförlitlig industriell drift. Beroende på den valda konfigurationen kan Dufew CBU-serien innehålla flera skyddsfunktioner.
- DC-buss överspänningsskydd
- Kortslutningsskydd i bromskretsen
- Övertemperaturskydd
- Skydd mot kylfläkt
- Fel reläutgång
Felreläet kan ge en signal till ett externt styrsystem när ett definierat feltillstånd uppstår. Detta kan hjälpa till att integrera bromskretsen i en bredare industriell automations- och skyddsstrategi.
Överväganden vid installation och driftsättning
Korrekt installation är avgörande för både elsäkerhet och bromsprestanda. Innan en bromschopper tas i drift bör ingenjörer verifiera hela bromskretsen istället för att kontrollera choppern isolerat.
- Bekräfta att chopperspänningsklassen matchar drivsystemet.
- Kontrollera DC-bussens polaritet före anslutning.
- Kontrollera bromsmotståndets motstånd och effekt.
- Se till att alla terminaler är korrekt anslutna och ordentligt åtdragna.
- Sörj för tillräcklig ventilation och installationsavstånd.
- Separera strömledningar från känsliga styr- och signalledningar där så är lämpligt.
- Anslut felreläkretsen när så krävs av styrarkitekturen.
- Utför elektriska inspektioner innan systemet strömsätts.
Forcerad luftkylning kan vara viktig för tillämpningar som involverar hög bromsfrekvens eller betydande bromskraft. Faktisk termisk prestanda beror på bromskraft, arbetscykel, omgivningstemperatur, skåpventilation, installationsavstånd och driftsfrekvens.
Installation och driftsättning ska utföras av kvalificerad elektrisk personal enligt tillämplig produktdokumentation och elektriska krav.
Tillverknings- och kvalitetsöverväganden
För industrikunder som köper en bromschopper från en kinesisk tillverkare eller leverantör, bör produktens prestanda utvärderas tillsammans med tillverkningskapacitet, testprocedurer, dokumentation och teknisk support.
Dufew Electric tillverkar kraftelektronikkomponenter för industriella driv- och effektstyrningsapplikationer, inklusive bromschoppers, bromsmotstånd, bromsenheter, reaktorer, filter, transformatorer och industriella motstånd.
Beroende på produktkonfigurationen kan kvalitetskontroll innefatta:
- Inkommande materialbesiktning
- Kontroll av elanslutningen
- Test av isolationsresistans
- Dielektrisk hållfasthetstestning
- Verifiering av växlingsfunktion
- Verifiering av skyddsfunktion
- Inspektion av kylfläkt
- Terminal- och dimensionsinspektion
- Slutlig produktkontroll och förpackning
CBU-serien tillverkas enligt tillämpliga krav i GB/T 12668, medan Dufew Electric upprätthåller relevanta ISO- och CE-certifieringar inom sitt kvalitets- och produktöverensstämmelsesystem. Specifika certifieringsdokument och tekniska dokument bör bekräftas enligt vald modell och projektkrav.
Vanliga frågor om bromschoppers
1. Vad är det primära syftet med en bromschopper?
En bromschopper styr regenerativ energi som återförs till VFD:ns DC-buss under motorretardation eller översyn. Den växlar överskottsenergin till ett bromsmotstånd för att förhindra för hög DC-bussspänning.
2. Ersätter en bromschopper ett bromsmotstånd?
Nej. De två komponenterna har olika funktioner. Bromschoppern styr kopplingsvägen, medan bromsmotståndet omvandlar regenerativ elektrisk energi till värme. De är normalt utformade för att fungera tillsammans.
3. Kan en bromschopper stödja en bromsapplikation med hög effekt?
Det beror på erforderlig bromseffekt, driftcykel, DC-bussspänning, motståndskonfiguration och vald modell. Om en enda enhet är otillräcklig kan flera kompatibla choppers kopplas parallellt enligt systemdesignen.
4. Vilka spänningssystem kan Dufew CBU-serien stödja?
CBU-serien är tillgänglig för 220V, 380V och 690V drivsystem. Lämplig modell och bromsspänning måste väljas i enlighet med VFD:ns DC-bussegenskaper och applikationen.
5. Vilken information ska lämnas när man begär en bromschopper?
För noggrant tekniskt val, tillhandahåll frekvensomriktarmodell, systemspänning, motoreffekt, belastningstyp, retardationstid, bromsfrekvens, nödvändig bromskraft, bromsmotståndsspecifikationer, arbetscykel, omgivningsförhållanden och installationskrav närhelst det är tillgängligt.
Slutsats
En korrekt valdBromschopperkan spela en viktig roll för att kontrollera regenerativ energi och upprätthålla stabil DC-bussspänning i krävande VFD-tillämpningar. Från hissar och kranar till centrifuger, transportörer, textilutrustning och verktygsmaskiner, rätt kombination av chopper, bromsmotstånd, kylsystem och skyddsfunktioner kan förbättra den dynamiska bromssäkerheten. Om du utvärderar en bromschopper för ett nytt drivsystem eller behöver hjälp med att matcha spänning, bromseffekt, resistorspecifikationer och arbetscykel,kontakta ossför att diskutera dina applikationskrav med Dufew Electric och identifiera en lämplig konfiguration.
