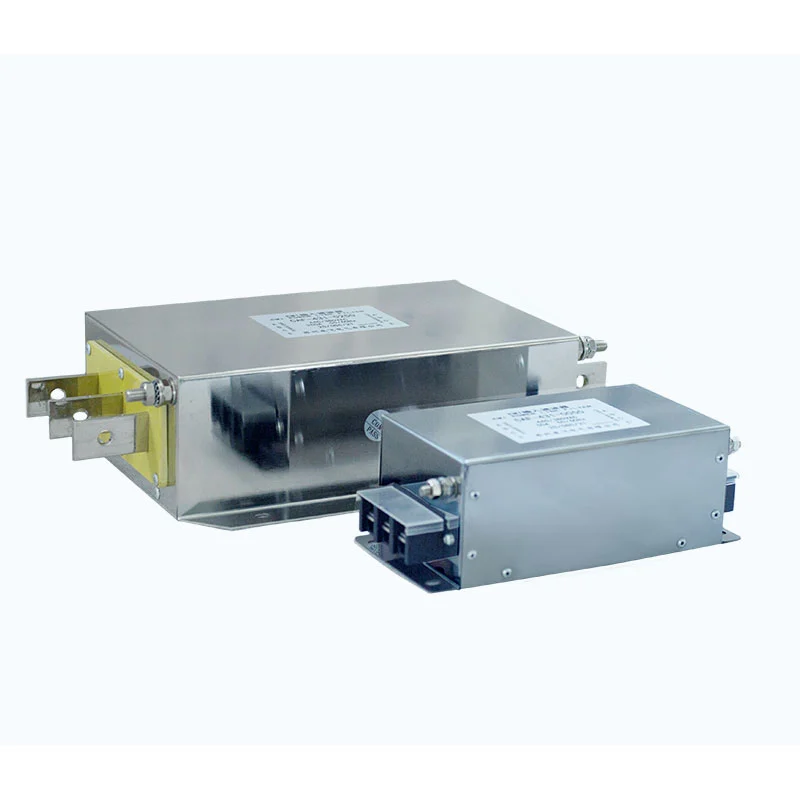

Dufews elektriska strömförsörjningsfilter installeras i serie vid strömingången för enfas växelriktare, servodrivningar, switchande strömförsörjningar och annan elektronisk utrustning. Den undertrycker ledande högfrekvent störning som genereras av utrustning och minskar extern RF-störning som kommer in genom kraftledningen. Enstegs- och tvåstegskonfigurationer finns tillgängliga, med tillämplig filtrering från 5 kHz till 30 MHz och märkströmalternativ på 1A–60A för den specificerade enfaskonfigurationen.
Ett strömförsörjningsfilter är installerat mellan den inkommande strömkällan och utrustningens strömingång. Dess huvudsakliga syfte är att kontrollera elektromagnetisk störning (EMI) som leds genom kraftledningen.
Kraftelektronisk utrustning som växelriktare, servodrivningar och switchande strömförsörjningar kan generera högfrekvent brus under omkopplingsdrift. Extern elektrisk utrustning och elnätet kan också införa oönskade högfrekventa störningar i samma matningsledning.
Filtret ger impedans till dessa oönskade högfrekventa komponenter samtidigt som det tillåter den normala strömförsörjningen att passera igenom.
Den är utformad för att fungera i båda riktningarna:
- Minska högfrekventa störningar som genereras av utrustningen och som leds mot elnätet
- Minska externa RF och elektriska störningar som kommer in i utrustningen genom matningsledningen
- Dämpa common-mode och differential-mode interferens
- Minska risken för störningar mellan intilliggande elektronisk utrustning
Filtret används därför som en del av utrustningens EMI/EMC-kontroll- och elledningsstörningssystem.
Filterkrets och driftsprincip
Filtret använder en kombination av common-mode-drossel, X-kondensatorer, Y-kondensatorer och resistiva komponenter för att bilda ett lågpassfiltreringsnätverk.
Common-Mode Choke
Common-mode-choken uppvisar hög impedans mot common-mode högfrekvent brus samtidigt som den tillåter den normala matningsströmmen att passera.
X kondensator
X-kondensatorn är ansluten över strömledarna och ger en väg för differentiellt högfrekvent brus.
Y-kondensator
Y-kondensatorer ger en kontrollerad väg mellan strömledarna och jord- eller chassireferens för lämplig interferens i common-mode.
Motstånd
Beroende på kretskonfigurationen kan resistiva komponenter användas för kondensatorurladdning och kretsdämpning.
Den kombinerade kretsen ger undertryckning av common-mode och differential-mode interferens över det specificerade frekvensområdet.
Enstegs- och tvåstegsfiltrering
Filtret kan använda antingen en enstegs- eller tvåstegsstruktur.
Enstegsfiltrering är lämplig för applikationer där störningsnivån kan styras med en filtreringssektion och installationsutrymmet är begränsat.
Tvåstegsfiltrering ger ytterligare dämpning där utrustningen arbetar i en mer krävande elektromagnetisk miljö.
Lämplig konfiguration bör bestämmas i enlighet med utrustningen, interferensegenskaper, erforderlig dämpning och installationsförhållanden.
Elektriska specifikationer
Följande specifikationer gäller för den relevanta produktkonfigurationen. Olika Dufew Electric-filterserier kan ha olika spännings- och strömintervall.
Parameter
Specifikation
Märkspänning
250VAC för den specificerade enfaskonfigurationen
Märkström
1A--60A för den specificerade enfaskonfigurationen
Driftsfrekvens
50Hz / 60Hz / upp till 500Hz, beroende på konfiguration
Filtreringsområde
5 kHz - 30 MHz
Dielektrisk styrka, linje till linje
1500VDC / 60s
Dielektrisk styrka, linje till jord
2250VDC / 60s*
Isolationsmotstånd
>100MΩ vid 1000VDC
Överbelastningsförmåga
1,4 × märkström i 1 minut, med minst 15 minuter mellan överbelastningshändelser
Skyddsgrad
IP00 / IP20
Isoleringsklass
T40/F (155°C)
Flamskyddsklass
UL94V-2
Produktstandard
GB/T 15287/8
* Den medföljande tekniska informationen listar också 2500VDC / 60s för linje-till-jord dielektrisk styrka. Det tillämpliga värdet bör bekräftas från den slutliga specifikationen för den valda modellen.
Modellbeteckningen bör kontrolleras mot tillämplig produktspecifikation och namnskylt innan beställning.
Nyckelfunktioner
Common-Mode och Differential-Mode Undertryckning
Filterkretsen adresserar både common-mode och differential-mode högfrekvent interferens, vilket gör att den kan användas där olika typer av ledande EMI kan förekomma.
Dubbelriktad störningskontroll
Filtret kan minska störningar som genereras av den anslutna utrustningen och som leds mot försörjningsnätet, samtidigt som det begränsar externa högfrekventa störningar som kommer in via strömanslutningen.
5 kHz--30 MHz filtreringsområde
Det specificerade filtreringsområdet täcker högfrekventa störningar som är förknippade med växelströmselektronik och annan elektronisk utrustning.
En- eller tvåstegskonfiguration
Filtreringsstrukturen kan väljas enligt interferensnivån och installationskraven.
Kompakt struktur
Den integrerade konstruktionen är lämplig för installation inuti kopplingsskåp och elskåp där monteringsutrymmet är begränsat.
Typiska applikationer
Filtret är konstruerat för elektronisk utrustning med enfaseffekt där genomförd EMI måste kontrolleras. Den kan användas i enfas växelriktare, servodrivningar, switchande strömförsörjning, kontroller, broderimaskiner, gravyrmaskiner, industriell styrutrustning och annan elektronisk utrustning installerad i EMI-känsliga miljöer.
Filtret kan också användas i elektriska installationer där flera elektroniska enheter fungerar på samma elnät och ledningsstörningar kan påverka utrustningens funktion eller systemets prestanda.
När ska man överväga ett strömförsörjningsfilter
Ett filter kan vara lämpligt när utrustning upplever störningsrelaterade symtom som:
- Oväntade avstängningar
- Falsk utlösning eller onormal drift
- Kommunikations- eller kontrollstörningar
- Överdrivet elektriskt brus
- Strömledningsstörningar mellan intilliggande utrustning
Dessa symtom kan ha flera orsaker. Innan du väljer ett filter bör den faktiska källan till problemet identifieras. Ett filter ersätter inte korrigerande åtgärder för överbelastning, felaktig jordning, isoleringsfel, utrustningsfel eller andra underliggande elektriska problem.
Produktval
Filterval bör beakta utrustningens matningsspänning, märkström, driftfrekvens, enfaskonfiguration, erforderlig filtreringsprestanda, installationsmått, jordningsmetod, omgivningstemperatur och skyddsnivå.
För den specificerade enfaskonfigurationen är den rekommenderade filterklassificeringen cirka 1,2–1,5 gånger utrustningens märkström. Det slutliga valet bör också beakta faktisk belastningsström, överbelastningsförhållanden, driftstemperatur och tillverkarens specifikationer.
För modellval kan kunder tillhandahålla utrustningsmodell, matningsspänning, märkström, driftsfrekvens, kopplingsschema, installationsmått, störningssymptom och driftsmiljö.
Installationsinstruktioner
Korrekt installation är särskilt viktigt för högfrekvent EMI-dämpning.
1. Bekräfta den elektriska märkningen
Kontrollera utrustningens spänning och ström före installation. Det valda filtret måste vara kompatibelt med utrustningens matning och driftström.
2. Inspektera filtret
Kontrollera höljet, plintarna, monteringspunkterna, identifieringsetiketten och ledningsmärkningarna. Installera inte en skadad enhet.
3. Installera nära utrustningen
Installera filtret så nära den skyddade utrustningens strömingång som möjligt. För skåpinstallationer kan filtret monteras på en lämplig monteringsyta av metall enligt installationskraven.
4. Anslut i serie
Anslut filtret mellan den inkommande strömförsörjningen och utrustningens ingång enligt gällande kopplingsschema. Följ de markerade in- och utgångsterminalerna där en definierad anslutningsriktning är specificerad.
Jordterminalen måste vara tillförlitligt ansluten.
5. Separat in- och utgångsledningar
Bunta inte ihop filtrets ingångsledningar och utgångskablar.
Högfrekventa störningar kan kopplas mellan tätt placerade in- och utgångsledare och kringgå filtreringskretsen. Ledningar på ingångssidan och lastsidan bör därför dras separat och hållas isär så långt det är praktiskt möjligt.
Jordledaren bör vara kort och ha tillräckligt låg impedans för installationen.
6. Test efter installation
Efter att ha kontrollerat ledningar och jordning:
1. Bekräfta alla terminalanslutningar.
2. Kontrollera ingångs-/utgångskabelseparationen.
3. Aktivera utrustningen.
4. Observera driftstatus och larmförhållanden.
5. Kontrollera om den ursprungliga störningen har reducerats.
Integrerat enfasfilter kontra separata filterenheter
För kompakt enfasutrustning kan en integrerad filterenhet minska antalet komponenter som krävs för installation.
Jämförelse
Integrerat enfasfilter
Separata filterenheter
Strukturera
En integrerad enhet
Flera oberoende sammanställningar
Installation
En filterinstallationspunkt
Separata enheter och monteringspunkter
Kabeldragning
Dedikerade filteringångs- och utgångsterminaler
Ytterligare sammankoppling och routing
Skåpsutrymme
Lämplig för kompakta kopplingsskåp
Kräver plats för varje enhet
Komponenthantering
En produktmontering
Separata komponenter och tillbehör
Faktisk EMI-prestanda beror på filterkretsen, elektriska förhållanden, jordning, kabeldragning och installationskvalitet. Den integrerade strukturen i sig bör inte behandlas som en garanti för överlägsen EMI-dämpning utan applikationsspecifika testdata.
Tillverkning och kvalitetskontroll
Dufew Electric tillverkar kraftelektronikkomponenter inklusive motstånd, bromssystem, reaktorer, filter, transformatorer och anpassade elektriska komponenter.
För strömförsörjningsfilter kan produktion och inspektion inkludera:
Beroende på produktkonfigurationen kan inspektionen omfatta:
- Verifiering av komponentspecifikation
- Plint- och anslutningsinspektion
- Isolationsresistanstestning
- Dielektrisk hållfasthetstestning
- Test av elektrisk prestanda
- Dimensionell inspektion
- Slutlig produktbesiktning
Tillämplig teknisk dokumentation och testdokumentation kan tillhandahållas enligt produkt- och projektkrav.
Certifieringar och kvalitetssäkring
Dufew Electric har ISO- och CE-certifieringar som stödjer dess kvalitetslednings- och produktöverensstämmelseaktiviteter.
Applicable certificates and technical documents should be confirmed according to the selected model, product configuration, and intended market.
Förpackning och leverans
Internationella beställningar kan ordnas enligt produktkvantitet, dimensioner, destination och leveranskrav.
Sjöfrakt, flygfrakt, expressleverans eller en kundnominerad speditör kan användas efter behov. Förpackningen väljs i enlighet med produktens struktur och transportförhållanden.
Vanliga frågor
F1: Vad används ett strömförsörjningsfilter till?
Den är installerad vid strömingången till elektronisk utrustning för att undertrycka ledande elektromagnetisk störning som färdas genom kraftledningen. Typiska applikationer inkluderar enfas växelriktare, servodrivningar, switchande strömförsörjningar och styrenheter.
F2: Vilka typer av störningar kan den undertrycka?
Filtret är utformat för att adressera både common-mode och differential-mode högfrekventa störningar. Det specificerade filtreringsintervallet är 5 kHz--30 MHz för den tillämpliga konfigurationen.
F3: Var ska filtret installeras?
Den bör installeras så nära den skyddade utrustningens strömtillförsel som möjligt. Kablar på ingångssidan och utgångssidan bör separeras för att minska elektromagnetisk koppling som kan kringgå filtret.
F4: Kan den användas med enfas växelriktare och servodrifter?
Ja. Den är avsedd för applikationer inklusive enfas växelriktare, servodrivningar, switchande strömförsörjning, styrenheter och liknande elektronisk utrustning, förutsatt att de elektriska märkvärdena är kompatibla.
F5: Hur ska märkströmmen väljas?
Valet bör ta hänsyn till utrustningens nominella och faktiska driftström, matningsspänning, driftsförhållanden och filterspecifikationer. Den medföljande valguiden rekommenderar cirka 1,2--1,5 gånger utrustningens märkström.
F6: Kan filtret eliminera växelriktarens överspänning eller överströmsfel?
Det kan hjälpa när dessa symtom orsakas eller förvärras av elektromagnetiska störningar eller störningar i elledningen. Om felet beror på överbelastning, felaktig jordning, isoleringsproblem eller ett internt utrustningsfel, måste den bakomliggande orsaken åtgärdas separat.
F7: Kan filterkonfigurationen anpassas?
Elektriska klassificeringar, filtreringsstruktur, installationsdimensioner och andra specifikationer kan utvärderas enligt utrustningen och applikationskraven.
F8: Påverkar installationshöjden märkströmmen?
Ja. Över 1 000 m kan reducerad värmeavledning kräva strömnedstämpling. Den medföljande tekniska informationen anger en maximal höjd på 2 000 m och rekommenderar 15 % strömnedstämpling över 1 000 m. Det slutliga kravet bör bekräftas för den valda modellen.
Strömförsörjningsfiltertillverkare i Kina
Dufew Electric levererar strömförsörjningsfilter för enfas växelriktare, servodrifter, switchande strömförsörjningar, styrenheter och annan kraftelektronik. Filtren använder common-mode och differential-mode-filtreringskomponenter för att reducera led EMI genom strömanslutningen.
För produktval, tillhandahåll utrustningens spänning, märkström, driftsfrekvens, installationsförhållanden och tillgänglig störningsinformation för konfigurationsgranskning.
