Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

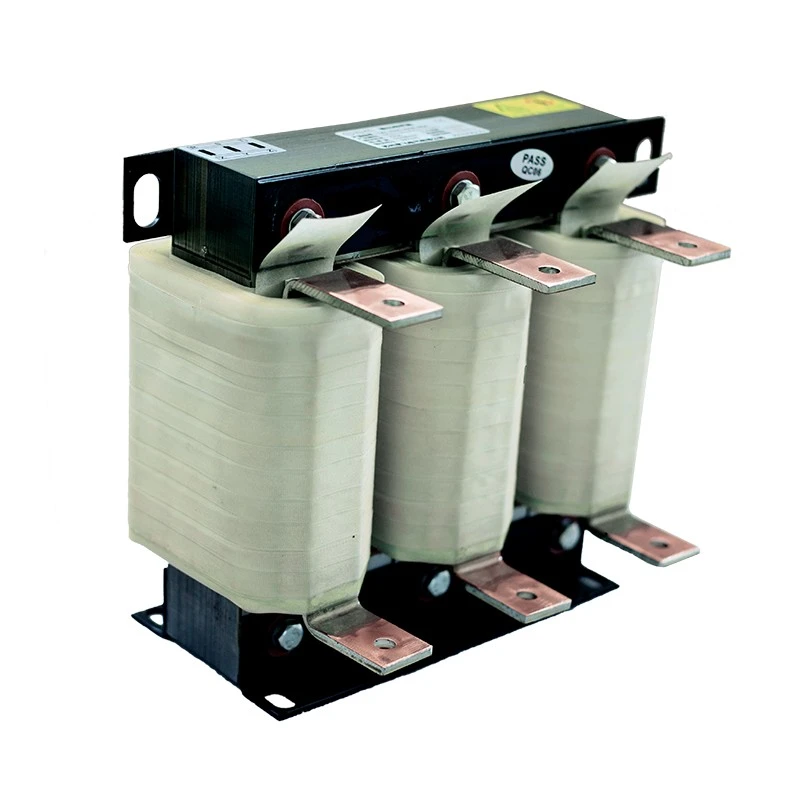

Dufew Electric Load Reactor är installerad i serie mellan VFD-utgångsterminaler (U/V/W) och motorbelastningar för att förbättra lastsidans stabilitet och bibehålla tillförlitlig drift i motordrivsystem för långa avstånd.
I applikationer med variabel frekvensomformning passerar högfrekventa omkopplingssignaler som genereras av växelriktarkraftenheter genom motorkablar. När kabelavståndet ökar kan distribuerad kapacitans orsaka ytterligare laddningsström, strömfluktuationer och instabil systemprestanda.
Genom att lägga till lämplig impedans till utgångskretsen hjälper reaktorn till att minska inverkan av kabelegenskaper, jämna ut strömvariationer och förbättra tillförlitligheten hos VFD-drivna motorsystem.
Tillverkad med lågförlust kallvalsade kiselstålkärnor, klass F isoleringsmaterial, vakuumimpregneringsteknik och optimerade lindningsstrukturer, ger Dufew Load Reactor stabil induktansprestanda, utmärkt termisk tillförlitlighet och lång livslängd under krävande industriella förhållanden. Högströmsmodeller kan anta kompakta folielindningsstrukturer för att förbättra värmeavledning och minska temperaturökning.
Långdistansmotorinstallationer och varierande industriella belastningar kan skapa elektriska utmaningar, inklusive:
- Ökad kabelfördelad kapacitanseffekt
- Överdriven kapacitiv laddningsström
- Strömfluktuationer under drift
- Inverterns överströmsskydd löser ut
- Minskad motordriftstabilitet
- Elektromagnetisk störning i styrsystem
En korrekt vald belastningsreaktor hjälper till att optimera belastningssidans elektriska egenskaper, förbättra systemets stabilitet och minska oväntade stillestånd i industriella applikationer.
När motorer installeras långt från VFD-skåp, kan kabelegenskaper påverka den elektriska prestandan och öka belastningen på drivsystemet. Dufew Load Reactor hjälper till att minska effekten av distribuerad kabelkapacitans och begränsa kapacitiv laddningsström, vilket stöder stabilare långdistanstransmission och tillförlitlig drift av fjärrinstallerade motorer.
Industriell utrustning arbetar ofta med varierande belastningar och frekvent acceleration eller retardation. Den optimerade reaktordesignen hjälper till att jämna ut strömfluktuationer och bibehålla mer konsekvent motordrift, vilket minskar onormala driftsförhållanden och stödjer stabil prestanda under dynamiska belastningar.
Högfrekventa störningar som genereras under VFD-drift kan påverka motorer såväl som närliggande styr- och automationsutrustning. Filtreringseffekten på lastsidan hjälper till att minska högfrekventa harmoniska komponenter och elektromagnetiska störningar, samtidigt som den bidrar till lägre motorljud och vibrationer.
Den använder en kallvalsad kärna av kiselstål med låg förlust, klass F-isoleringssystem, vakuumimpregnering och högtemperaturhärdning. Koppar- eller aluminiumlindningsalternativ är tillgängliga enligt applikationskrav. Denna kombination ger stabil induktans, kontrollerad vibration och pålitlig termisk prestanda för långvarig industriell drift.
Den trefasiga symmetriska kärnstrukturen ger balanserad magnetisk prestanda och stabila induktansegenskaper samtidigt som den hjälper till att minska magnetiska förluster. Detta optimerade arrangemang stöder konsekvent elektrisk prestanda och tillförlitlig drift under kontinuerlig användning.
Olika installationskonfigurationer finns tillgängliga för att passa olika skåp och utrustningslayouter, inklusive IP00 öppna strukturer, IP20 skyddande kapslingar, vertikal installation och horisontell installation. Anpassade dimensioner kan också tillhandahållas enligt tillgängligt skåputrymme, utrustningsstruktur och specifika projektkrav.
Dufew Load Reactor-lösningar används ofta i:
| Ansökningsfält | Kundkrav |
|---|---|
| Motordrivsystem för långa avstånd | Minska kabeleffekter och förbättra överföringsstabiliteten |
| Industriell testutrustning | Förbättra utströmsstabiliteten och mättillförlitligheten |
| Hamnkranar och lyftutrustning | Upprätthåll tillförlitlig drift under frekventa belastningsbyten |
| Hissdrivsystem | Förbättra körstabiliteten under acceleration och retardation |
| Pumpar och fläktsystem | Förbättra kontinuerlig driftprestanda |
| Valsverk och gruvutrustning | Stöd för tunga industriella applikationer |
| Servodrivsystem | Förbättra den elektriska stabiliteten i automationsutrustning |
| Applikationsvillkor | Rekommendation |
|---|---|
| Motorkabelavstånd överstiger 50 meter | Rekommenderad |
| Kabelfördelad kapacitans påverkar driften | Rekommenderad |
| Överströmsfel i växelriktaren förekommer ofta | Rekommenderad |
| Motorbelastningen ändras ofta | Rekommenderad |
| Högfrekventa störningar påverkar utrustningen | Rekommenderad |
| Kontinuerlig tung drift krävs | Rekommenderad |
Rätt val bör ta hänsyn till VFD-parametrarna, kabelförhållandena och motorbelastningskraven. Dessa faktorer hjälper till att bestämma lämpliga elektriska specifikationer och reaktorkonfiguration.
Tänk på märkspänning, utström, motoreffekt och driftsfrekvens. Dessa parametrar bör matcha VFD och motorsystem för att säkerställa stabil drift.
Kabellängd och kabeltyp är viktiga, speciellt för motorer installerade långt från VFD. Installationsmiljön och den distribuerade kapacitansen bör också beaktas vid val av reaktor.
Driftförhållanden, belastningsvariationer, krav på kontinuerlig drift och den erforderliga skyddsnivån bör utvärderas. Frekvent acceleration, retardation eller variabla belastningar kan kräva en mer robust konfiguration.
Dufew tillhandahåller skräddarsydda reaktordesigner baserat på applikationsförhållanden, installationskrav, elektriska parametrar och kundspecifikationer.
Exempel: CAL-4321-0250-EISA
| Koda | Beskrivning |
|---|---|
| CAL | AC Reactor Series |
| 4 | Spänningsnivå (2=220V, 4=380V, 6=690V) |
| 3 | Tre fas |
| 2 | Ladda reaktortyp |
| 1 | Spänningsfall (1%=1%, 2%=2%) |
| 0250 | Märkström (250A) |
| EI | Kärnstruktur |
| S/W | Installationsstruktur (vertikal/horisontell) |
| A/C | Lindningsmaterial (aluminium/koppar) |
| Parameter | Specifikation |
|---|---|
| Produkttyp | VFD-belastningsreaktor |
| Installationsposition | Mellan VFD-utgång och motor |
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Märkström | 5A--3800A |
| Frekvens | 50Hz / 60Hz / Anpassad upp till 500Hz |
| Spänningsfall | 0,5 % / 1 % / 2 % / 4 % |
| Överbelastningskapacitet | 1,5 gånger märkström i 60 sekunder |
| Dielektrisk styrka | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationsmotstånd | ≥100MΩ (1000VDC) |
| Skyddsklass | IP00 / IP20 |
| Temperaturklass | T40 |
| Isoleringsklass | Klass F (155 ℃) |
| Flamskyddsklass | UL94V-2 |
| Bullernivå | ≤65dB |
| Serviceliv | ≥15 år |
| Tillverkningsstandarder | IEC289 / GB10229 / JB9644 |
Dufew Electric är specialiserat på reaktorer, motstånd, bromssystem, transformatorer och anpassade kraftelektroniklösningar. Dess tillverkningsprocess omfattar kärnbearbetning av kiselstål, precisionslindning, vakuumimpregnering, högtemperaturhärdning och elektrisk prestandatestning.
Kvalitetskontroll inkluderar isolationsresistans, motstå spänning, temperaturökning och verifiering av elektrisk prestanda för att säkerställa tillförlitlig produktprestanda.
Dufew stöder anpassad elektrisk design, OEM-tillverkning, teknisk dokumentation och applikationsteknik för olika industriella krav.
Dufews produkter tillverkas enligt erkända industriella krav, inklusive:
- ISO 9001 kvalitetsledningssystem
- CE-överensstämmelse
- IEC289
- GB10229
- JB9644
Dufew tillhandahåller professionella exportförpackningslösningar enligt produktdimensioner, vikt och transportkrav.
Förpackningen inkluderar:
- Stöttåligt skydd
- Fuktskydd för sjötransporter
- Exportstandard träfodral
- Inspektionsprotokoll före leverans
Dessa åtgärder säkerställer säker leverans och tillförlitlig drift efter installationen.
| Jämförelse | Ladda reaktor | Utgångsreaktor |
|---|---|---|
| Huvudsyfte | Förbättra stabiliteten på lastsidan och minska kabeleffekterna | Minska PWM-spänningen på motorisoleringen |
| Huvudsaklig oro | Kabelkapacitans, strömfluktuationer, systemstabilitet | dv/dt stress och spänningsspikar |
| Typisk tillämpning | Långa kabelsystem, växlande laster, tung utrustning | Motorskydd och vågformsförbättring |
| Installationsposition | VFD-utgångssidan | VFD-utgångssidan |
| Urvalsfaktorer | Kabellängd, belastningsegenskaper, systemstabilitet | Motorisolering, kopplingsspänning, spänningsökningshastighet |
Det används ofta när motorkabelavstånden är långa, kabelegenskaper påverkar systemets prestanda, omriktarskyddet löser ut eller förbättrad elektrisk stabilitet krävs vid växlande belastning.
Båda är installerade på VFD-utgångssidan, men de tjänar olika tillämpningsändamål. Denna produkt förbättrar främst systemstabiliteten under långa kabelförhållanden, växlande belastningar och krävande industriella miljöer, medan en utgångsreaktor fokuserar mer på att minska PWM-spänningsspänningen och skydda motorisoleringen. Det slutliga valet beror på kabellängd, motoregenskaper och driftsförhållanden.
Ja. Genom att minska högfrekventa störningar och förbättra strömstabiliteten kan det hjälpa till att minska elektromagnetiskt brus och vibrationer under motordrift.
Ja. Dufew tillhandahåller skräddarsydda lösningar som täcker spänning, ström, spänningsfall, lindningsmaterial, installationsstruktur och skyddskrav enligt specifika industriella applikationer.
Dufew Electric tillhandahåller pålitliga lösningar för industriella VFD-applikationer, med stöd av professionell tillverkningskapacitet, skräddarsydda ingenjörstjänster och strikt kvalitetskontroll. Från långväga motorsystem till tung industriutrustning, lösningarna är designade för att förbättra systemets stabilitet och stödja tillförlitlig drift.
Kontakta Dufew Electric för skräddarsydd reaktordesign och OEM-samarbete.
