Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

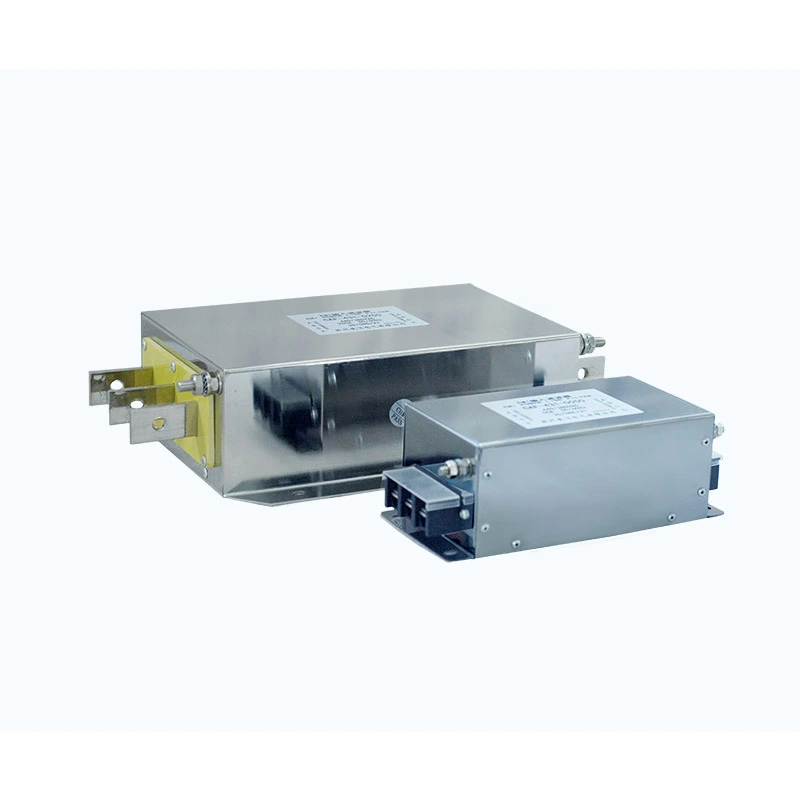

Dufew Electric Harmonic Filter är designat för VFD-system och andra olinjära belastningar som genererar harmoniska strömmar under drift. Installerad på ingångssidan av drivsystemet använder den en avstämd LC-krets med filterreaktorer, effektkondensatorer och icke-induktiva dämpningsmotstånd för att minska utvalda övertoner av låg ordning och förbättra strömkvaliteten. De typiska målövertonerna inkluderar 5:e, 7:e, 11:e och 13:e ordningen, där den slutliga konfigurationen bestäms av systemspänning, belastningsegenskaper, övertonsspektrum och erforderlig filtreringsprestanda.
Typiska prestandaparametrar inkluderar THDi <10% vid full belastning, THDv <5%, effektfaktor över 0,98, temperaturökning ≤80K, ljudnivå ≤65dB och dielektrisk styrka upp till 3000VAC, beroende på vald modell och driftsförhållanden.
VFD:er, omvandlare, likriktare och andra icke-linjära belastningar kan generera harmoniska strömmar under AC-DC-konvertering och omkoppling. När harmoniska nivåer blir för höga kan de öka transformator- och kabelförlusterna, orsaka ytterligare uppvärmning, minska effektfaktorn och påverka stabiliteten hos känslig elektrisk utrustning.
För industriella kraftnät med flera olinjära belastningar hjälper lämplig övertonskontroll till att upprätthålla stabila elektriska förhållanden och minskar påverkan av övertonsströmmar på distributionssystemet.
Reaktor- och kondensatorparametrarna matchas enligt systemet och övertonsegenskaper för att skapa en lågimpedansbana vid utvalda övertonsfrekvenser. Detta gör att övertonsströmmar kan avledas genom filtret samtidigt som normal grundfrekvensdrift bibehålls.
Icke-induktiva dämpningsmotstånd är inbyggda i filtreringskretsen för att styra resonansen mellan filtret, nätimpedansen och olinjära belastningar. Detta hjälper till att begränsa övertonsförstärkning och minska överdriven strömbelastning på filterkomponenterna under kontinuerlig drift.
Stabil filtreringsprestanda beror på korrekt koordination av reaktorinduktans, kondensatorkapacitet, dämpningsmotstånd och värmeavledning. Dufew justerar dessa parametrar enligt den elektriska märkningen och driftsförhållandena för att bibehålla tillförlitlig prestanda under kontinuerlig industriell belastning.
Filterval bör baseras på installationens faktiska elektriska egenskaper snarare än enbart märkeffekt. Dufew utvärderar systemförhållanden som spänning, ström, VFD-kapacitet, övertonsspektrum, nödvändig THDi och installationsmiljö när du utvecklar en lämplig konfiguration.
Tekniskt stöd kan täcka övertonsanalys, filterparameterberäkning, elektrisk konfiguration, mekanisk struktur och applikationsvägledning. Kunder kan tillhandahålla övertonsmätdata, enlinjediagram, utrustningsspecifikationer eller driftsförhållanden för teknisk utvärdering.
Den avstämda filtreringskretsen reducerar karakteristiska övertonsströmmar som genereras av VFD:er och andra olinjära belastningar, vilket hjälper till att sänka strömvågformsdistorsion och minska harmonisk cirkulation genom transformatorer, kablar och annan distributionsutrustning.
Genom att adressera övertonsström och reaktiv effekteffekter kan filtret hjälpa till att förbättra effektfaktorn, minska behovet av reaktiv effekt och minska förlusterna inom det elektriska distributionssystemet.
Att minska harmonisk distorsion kan förbättra driftsförhållandena för transformatorer, distributionsutrustning, industriella automationssystem och andra elektriska belastningar, särskilt i installationer med en hög andel olinjär utrustning.
| Urvalsfaktor | Hänsyn |
|---|---|
| Systemspänning | 220V / 380V / 690V / 1140V |
| Belastningstyp | VFD, omvandlare, olinjära industriella belastningar |
| Märkström | Baserat på ansluten utrustnings kapacitet |
| Harmoniskt tillstånd | THDi-mätning eller systemanalys |
| Prestationsmål | Erforderlig harmonisk reduktionsnivå |
| Installationsskick | Skåputrymme och miljökrav |
Dufew kan rekommendera lämpliga filterkonfigurationer enligt faktiska applikationskrav.
Dufews harmoniska filterlösningar är lämpliga för industriella kraftsystem där harmonisk distorsion påverkar utrustningens prestanda.
| Ansökan | Huvudkrav |
|---|---|
| VFD-system | Minska harmonisk strömdistorsion |
| Flera drivsystem | Förbättra kraftnätets stabilitet |
| Industriell automation | Upprätthåll pålitlig elektrisk drift |
| Hissar | Minska harmonisk påverkan under frekvent acceleration |
| Kranar och lyftutrustning | Stöd dynamisk belastningsdrift |
| UPS-system | Förbättra strömkvaliteten |
| Batteriladdningssystem | Minska harmonisk påverkan |
| Utrustning för induktionsvärme | Förbättra elektrisk kompatibilitet |
| Förnybara energisystem | Stöd stabil nätanslutning |
Exempel: HFL-4 3 1-0490
| Koda | Beskrivning |
|---|---|
| HFL | Dufew Electric Harmonic Filter Series |
| 4 | Spänningsnivå (2=220V, 4=380V, 6=690V) |
| 3 | Fasnummer (3=trefas, 1=enfas) |
| 1 | Filterkonfiguration |
| 0490 | Märkström (0490=490A) |
| Parameter | Specifikation |
|---|---|
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekvens | 50Hz / 60Hz |
| Bärfrekvens | 2kHz - 6kHz |
| Märkström | 5A - 1200A |
| Filtreringsprestanda | THDi <10 %, THDv <5 % |
| Effektfaktor | PF >0,98 vid full belastning |
| Överbelastningsförmåga | 120 % märkström i 30 minuter |
| Temperaturökning | ≤80K |
| Bullernivå | ≤65dB |
| Dielektrisk styrka | 3000VAC / 50Hz / 10S |
| Isolationsmotstånd | ≥100MΩ |
| Skyddsgrad | IP00 / IP22 |
| Isoleringsklass | Klass F (155 ℃) |
| Standarder | IEC61000 / GB/T14549-1993 |
Dufew Electric är specialiserat på industriella kraftelektronikkomponenter, inklusive harmoniska filter, reaktorer, bromsmotstånd, transformatorer och anpassade elektriska lösningar.
För produkter för harmonisk filtrering fokuserar Dufew på:
- Reaktortillverkning och parametermatchning
- Val av kondensator och integration
- Verifiering av resonansegenskaper
- Elsäkerhetsprovning
- Prestandavalidering
Varje produkt genomgår inspektion inklusive:
| Besiktningsobjekt | Ändamål |
|---|---|
| Test av isolationsresistans | Verifiera isoleringens tillförlitlighet |
| Dielektrisk tål testning | Bekräfta elsäkerheten |
| Elektrisk parametertestning | Säkerställ designprestanda |
| Test av temperaturstegring | Verifiera termisk förmåga |
| Slutbesiktning | Bekräfta tillverkningskvalitet |
Dufew stödjer:
- OEM-tillverkning
- Skräddarsydda harmoniska lösningar
- Ingenjörssamarbete
- Projektbaserad teknisk support
Tillgänglig dokumentation inkluderar ISO kvalitetsledningscertifiering, CE-certifiering och produkttestrapporter.
Dufew tillhandahåller exportstandardiserade förpackningslösningar för industriella elektriska produkter.
Förpackningen inkluderar:
- Fuktskydd
- Stöttålig fixering
- Förstärkta träfodral för tunga modeller
- Produktidentifieringsetiketter
- Tekniska dokument med försändelse
Varje enhet inspekteras före leverans för att säkerställa överensstämmelse med kundens specifikationer.
| Jämförelse | Övertonsfilter | EMI-ingångsfilter |
|---|---|---|
| Huvudfunktion | Minska harmonisk distorsion och förbättra strömkvaliteten | Dämpa elektromagnetiska störningar |
| Mål | 5:e / 7:e / 11:e / 13:e övertonerna | Högfrekvent ledat och utstrålat brus |
| Kretsdesign | Avstämd LC-krets med dämpningsmotstånd | EMI-filtreringsnätverk |
| Ansökan | VFD-system och olinjära belastningar | EMC-känslig elektronisk utrustning |
| Huvudsaklig fördel | Lägre THDi och förbättrad gallerstabilitet | Minskat elektriskt brus |
En typisk filtreringskrets använder reaktorer, kondensatorer och dämpningsmotstånd. Dessa komponenter arbetar tillsammans för att skapa en avstämd väg för utvalda övertonsfrekvenser och hjälper till att förbättra den övergripande strömkvaliteten.
Valet beror på systemspänning, märkström, VFD-kapacitet, harmoniska egenskaper, THDi-krav och installationsförhållanden. Dufew ger rekommendationer baserat på de specifika applikations- och driftskraven.
Ja. Dufew kan utvärdera övertonsmätresultat tillsammans med systemparametrar och erforderlig filtreringsprestanda för att bestämma en lämplig konfiguration för applikationen.
Den förstnämnda används huvudsakligen för att reducera övertonsströmmar av låg ordning som genereras av icke-linjära belastningar, medan ett EMI-filter främst adresserar högfrekventa störningar som orsakas av omkopplingsenheter.
Dufew Electric tillhandahåller skräddarsydda lösningar för VFD-system, industriell automationsutrustning och kraftomvandlingsapplikationer. Med ingenjörserfarenhet, kontrollerade tillverkningsprocesser och kvalitetsinspektionsprocedurer stöder Dufew filterval, parametermatchning och applikationsspecifika konfigurationer baserade på faktiska systemkrav.
Kontakta Dufew Electric för produktspecifikationer, teknisk utvärdering och skräddarsytt projektstöd.
