Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

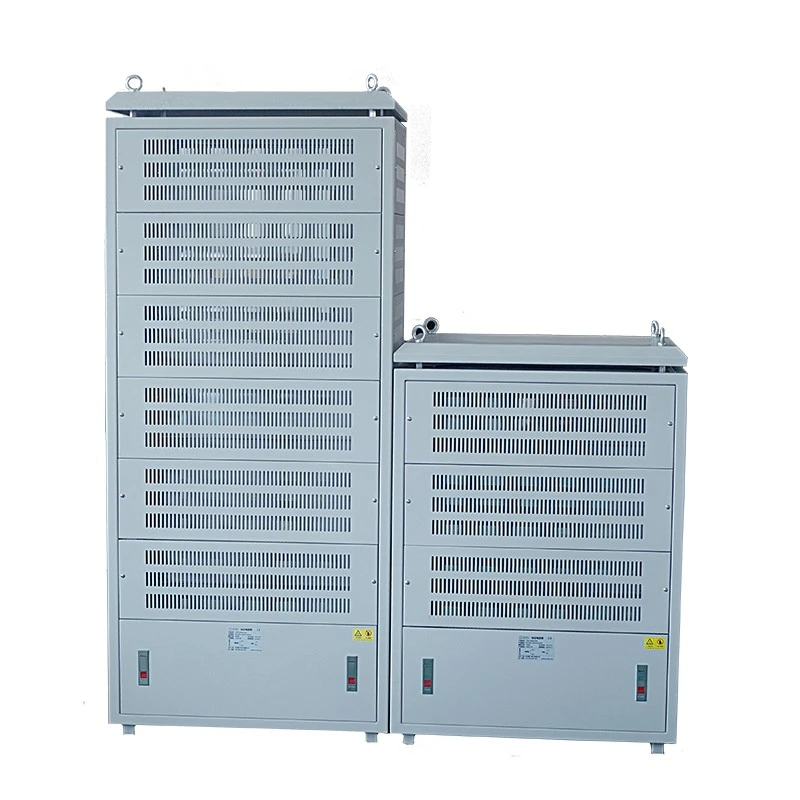

Dufew Electric Corrugated Resistor Cabinet är en golvmonterad högeffektmotståndsenhet designad för applikationer som kräver stabil och effektiv avledning av elektrisk energi.
Till skillnad från konventionella motståndslådor, antar skåpet en modulär flerskiktsstruktur, där flera korrugerade motståndsenheter är anslutna genom ledande stänger av rostfritt stål och kopparskenor. Denna design förbättrar kraftexpansionsförmågan, värmedistributionen, underhållseffektiviteten och driftsäkerheten.
Motståndsskåpet stöder:
- Märkeffekt: 20KW-500KW
- Arbetsspänning: ≤3000V
- Motståndsområde: 0,01Ω-1KΩ
- Anpassade motståndsvärden och skåpkonfigurationer
- Alternativ för naturlig kylning eller forcerad luftkylning
Corrugated Resistor Cabinet är designat för industriella bromssystem som kräver hög kapacitet energiabsorption och stabil drift under krävande arbetsförhållanden. Med märkeffekter från 20KW till 500KW är den lämplig för medel- och högspänningsväxelriktarsystem, frekventa bromscykler och applikationer med hög energiurladdning.
Den förstärkta kopparskenanslutningen förbättrar strömöverföringsförmågan samtidigt som den minskar elektriska förluster under drift, och hjälper till att bibehålla tillförlitlig prestanda i tunga miljöer som kranlyftsystem, hamnhanteringsutrustning, gruvmaskiner, stålproduktionslinjer och stora motordrivsystem.
Dufew Electric antar en modulär flerskiktsstruktur för att förbättra systemets tillförlitlighet och förenkla underhållet. Varje motståndsskikt är utformat med oberoende elektriska anslutningar, dedikerade luftflödeskanaler och individuell felisoleringsförmåga, vilket gör att tekniker kan inspektera eller byta ut specifika sektioner utan att påverka hela systemet.
Den modulära designen ger också flexibla kapacitetsutvidgningsalternativ, vilket gör att motståndskonfigurationen kan justeras enligt olika effektkrav, bromscykler och framtida systemuppgraderingar. Jämfört med traditionella motståndslådor bidrar denna struktur till att minska underhållsstopp och förbättra utrustningens tillgänglighet.
Det korrugerade motståndselementet antar en optimerad lindningsstruktur för att minska parasitisk induktans och förbättra dynamisk respons under höghastighetsbromsning. Denna design hjälper till att minimera elektromagnetiska störningar, minska spänningsspikarpåverkan och ge en mer balanserad strömfördelning för växelriktarbaserade drivsystem.
Med förbättrad elektrisk stabilitet är låginduktansstrukturen lämplig för drivningar med variabel frekvens, regenerativa bromssystem och motorstyrningsapplikationer med hög effekt där snabb energiabsorption och tillförlitligt skydd krävs.
Motståndssystem med hög effekt genererar avsevärd värme under energiurladdning, vilket gör effektiv värmehantering avgörande för kontinuerlig drift. Dufew Electric optimerar skåpets luftflödeskanaler och värmeavledningsstrukturer för att bibehålla stabil temperaturprestanda under långvariga bromscykler.
Kylsystemet kan konfigureras med naturlig ventilation, forcerad luftkylning med industriella fläktar, eller skräddarsydda kyllösningar enligt driftcykel och installationsförhållanden. Stora ventilationskanaler, enhetlig värmefördelning och valfria dammskyddsstrukturer hjälper till att minska lokala överhettningsrisker och förbättra den långsiktiga driftsäkerheten.
Det korrugerade motståndsskåpet består huvudsakligen av:
| Komponent | Fungera |
|---|---|
| Korrugerad tråd lindad motstånd | Omvandlar elektrisk energi till värmeenergi |
| Konduktiv stång i rostfritt stål | Ger mekaniskt stöd och elektrisk anslutning |
| Kopparskena | Säkerställer högströmsöverföring |
| Skåpskåp | Ger skydd och installationsstruktur |
| Kylsystem | Tar bort värme som genereras under drift |
| Temperaturskyddsanordning | Förhindrar överhettningsskador |
| Parameter | Specifikation |
|---|---|
| Produkttyp | Korrugerat motståndsskåp |
| Nominell effekt | 20KW-500KW |
| Arbetsspänning | ≤3000V |
| Motståndsområde | 0,01Ω-1KΩ |
| Motståndsnoggrannhet | ±3 %, ±5 %, ±10 % |
| Skyddsgrad | IP20 / IP23 Tillval |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flamskyddsklass | UL 94V-2 |
| Standard | GB-5792 |
| Kylningsmetod | Naturlig kylning / Forcerad luftkylning |
Exempel: CRC 100KW 2.7R J
| Koda | Beskrivning |
|---|---|
| CRC | Korrugerat motståndsskåp |
| 100KW | Nominell effekt |
| 2.7R | Bedömd motstånd |
| J | Motståndstolerans (K=±10%, J=±5%, H=±3%) |
| Prestandaobjekt | Testtillstånd | Krav |
|---|---|---|
| Dielektrisk styrka | 2500VAC / 50Hz / 60S | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10 gånger märkeffekt / 5S | Inga synliga skador |
| Långsiktig belastningstid | 10S urladdning, 90S intervallcykel | >9000h |
| Test av fuktig värme | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperaturcykel | -55 ℃ / 55 ℃ / 155 ℃ | Inga onormala skador |
| Prestandaobjekt | Testtillstånd | Krav |
|---|---|---|
| Terminal styrka | 45N / 30S | Ingen löshet eller skada |
| Vibrationsmotstånd | 5-200Hz, 1g | Inga strukturella skador |
| Löd värmebeständighet | 350±5℃ / 3S | Ingen onormal förändring |
| Lödbarhet | 235±5℃ / 5S | Täckning >95 % |
Att välja en lämplig bromsmotståndslösning kräver en omfattande utvärdering av elektriska parametrar, bromsförhållanden och installationskrav. Dufew Electric analyserar den faktiska applikationsmiljön för att rekommendera en lämplig resistorkonfiguration som matchar systemets prestandakrav.
Motståndskonfigurationen bör väljas enligt nyckelparametrar för drivsystemet, inklusive motoreffekt, växelriktarmodell, DC-bussspänning och märkström. Dessa faktorer bestämmer den erforderliga energiupptagningsförmågan och den elektriska kompatibiliteten med bromssystemet.
Olika applikationer genererar olika bromsenerginivåer. Viktiga överväganden inkluderar bromsfrekvens, bromslängd, energi som genereras under retardation och arbetscykelkrav. Tillämpningar med frekvent acceleration och retardation kräver vanligtvis högre termisk kapacitet och mer tillförlitlig kylprestanda.
Motståndsvärdet måste matcha växelriktarens specifikationer, erforderligt bromsmoment och maximalt tillåten ström för att säkerställa effektiv energiförlust utan att påverka systemskyddsfunktionerna.
Installationsförhållanden påverkar direkt skåpsstruktur och kyldesign. Faktorer som inomhus- eller utomhusinstallation, omgivningstemperatur, ventilationsförhållanden och skyddskrav bör beaktas vid valet.
Baserat på dessa applikationsparametrar tillhandahåller Dufew Electric skräddarsytt tekniskt stöd för att hjälpa kunder att välja lämpliga motståndskonfigurationer för olika industriella bromssystem.
Dufew Electric Corrugated Resistor Cabinet är designat för industriella applikationer som kräver pålitlig energiabsorption och stabil bromsprestanda. Det används ofta i medel- och högspänningsväxelriktarsystem, kran- och lyftutrustning, hissar, valsverk, gruvmaskiner, hamnhanteringssystem, bandtransportörer, motortestplattformar och andra industriella energihanteringstillämpningar.
| Jämförelse | Korrugerat motståndsskåp | Konventionell resistorbox |
|---|---|---|
| Kraftkapacitet | Upp till 500KW | Vanligtvis lägre effektområde |
| Spänningskapacitet | Upp till 3000V | Främst lågspänningsapplikationer |
| Strukturera | Modulär flerskiktsdesign | Enkel integrerad struktur |
| Underhåll | Individuell modulbyte | Fullständigt underhåll av enheten |
| Kyl | Optimerad luftflödesdesign | Begränsad värmeavledning |
| Ansökan | Tunga industrisystem | Liten och medelstor utrustning |
Professionell kraftelektroniktillverkningskapacitet
Dufew Electric har specialiserat sig på industriella kraftmotstånd, bromssystem, reaktorer, transformatorer och kraftkontrolllösningar.
Med professionella tillverkningsprocesser och elektriska testmöjligheter tillhandahåller Dufew Electric pålitliga lösningar för motståndsskåp för globala industrikunder.
Dufew Electric tillhandahåller professionella förpacknings- och transportlösningar för produkter med korrugerade motståndsskåp.
Varje skåp är säkert packat med trälådor av exportstandard, förstärkta fixeringsstrukturer och fuktskyddsmaterial för att säkerställa säker leverans under långväga transporter.
Tillgängliga fraktsätt inkluderar:
- Sjöfrakt: Lämplig för stora internationella beställningar och tung industriell utrustning.
- Landtransport: Tillgänglig för inhemsk leverans och transport från fabrik till plats.
- Järnvägstransport: Lämplig för gränsöverskridande transport av industriell utrustning.
- Flygfrakt: Tillgänglig för brådskande småbeställningar eller ersättningsbeställningar.
Före leverans inspekteras varje korrugerad motståndsskåp, förpackas säkert och förbereds enligt internationella transportkrav.
Dufew Electric fokuserar på industriella motstånd, bromssystem, reaktorer, transformatorer och effektstyrningslösningar.
Motståndsvärden, effektklasser, skåpstrukturer och installationskrav kan anpassas efter projektets behov.
Strikt materialval, tillverkningskontroll och testprocedurer säkerställer stabil drift i tuffa industriella miljöer.
Dufew Electric stödjer OEM-kunder, distributörer och industriella användare över hela världen med professionell teknisk service och leveranssupport.
Dufew Electric följer strikta kvalitetskontrollprocedurer under hela tillverkningsprocessen, inklusive materialinspektion, elektrisk testning och slutproduktinspektion.
Våra produkter för korrugerade motståndsskåp stöds av:
- Certifiering av ISO 9001 kvalitetsledningssystem
- CE-certifiering
- Produkttestrapporter
- Elektriska prestandatestrekord
Dessa certifieringar och kvalitetsdokument säkerställer tillförlitlig prestanda, säkerhet och efterlevnad för globala industriella tillämpningar.
Denna produkt används huvudsakligen för energiavledning med hög effekt i industriella bromssystem, växelriktarapplikationer och motordrivutrustning. Den absorberar regenerativ energi som genereras under motorretardation för att skydda kraftelektroniken från överspänningsproblem.
Dufew Electric tillhandahåller skräddarsydda lösningar med effektklasser från 20KW till 500KW enligt olika industriella applikationskrav, inklusive bromsfrekvens, energiabsorptionsbehov och driftsförhållanden.
Ja. Dufew Electric kan anpassa resistansvärden, effektkapacitet, skåpdimensioner, kylningsmetoder och installationsstrukturer baserat på specifika tekniska krav.
Det används i stor utsträckning i kranar, hissar, gruvutrustning, valsverk, hamnmaskiner, transportörer och andra tunga industrisystem som kräver tillförlitlig energiabsorption.
Dufew Electric tillämpar låginduktansmotståndsdesign, kopparskenanslutningar, temperaturskyddssystem och strikta kvalitetsinspektionsprocedurer för att upprätthålla stabil prestanda under långvarig drift.
Ja. Dufew Electric tillhandahåller skräddarsydda kraftelektroniklösningar för OEM-kunder, distributörer och industriella användare över hela världen, inklusive teknisk support och projektkommunikation.
Kyldesignen kan konfigureras med naturlig ventilation eller forcerad luftkylning med industriella fläktar i enlighet med värmegenerering, arbetscykel och installationsmiljö.
