Artikelsammanfattning: A bromschopperär en viktig komponent i dynamiska bromssystem för frekvensomriktare (VFD), som hjälper till att hantera regenerativ energi under motorretardation och översyn.Dufew Electrictillhandahåller CBU-serien bromschoppers designade för kompatibla 220V, 380V och 690V drivsystem. Genom att övervaka DC-bussspänningen och växla överskottsenergi till ett externt bromsmotstånd hjälper dessa enheter till att kontrollera spänningsökningen och stödja tillförlitlig bromsprestanda. Den här guiden förklarar hur bromschoppers fungerar, deras viktigaste tekniska parametrar, urvalskriterier, industriella tillämpningar och installationsöverväganden.
En bromschopper är en elektronisk omkopplingsenhet som används i en frekvensomriktares DC-mellankrets för att hantera överskott av regenerativ energi. Den arbetar med ett bromsmotstånd för att förhindra att DC-bussspänningen stiger över en acceptabel driftsnivå under motorretardation.
Under normal drift tillför en VFD elektrisk energi till en motor för att generera mekanisk rörelse. När motorn saktar ner eller driver en översynslast kan den tillfälligt fungera som en generator. Den resulterande elektriska energin flödar tillbaka in i DC-bussen, vilket potentiellt kan orsaka ett överspänningsfel om energin inte kan absorberas tillräckligt.
Bromschoppern åtgärdar detta problem genom att koppla om en elektrisk väg till ett externt bromsmotstånd när DC-bussspänningen når ett förutbestämt tröskelvärde. Motståndet omvandlar den överförda elektriska energin till värme.

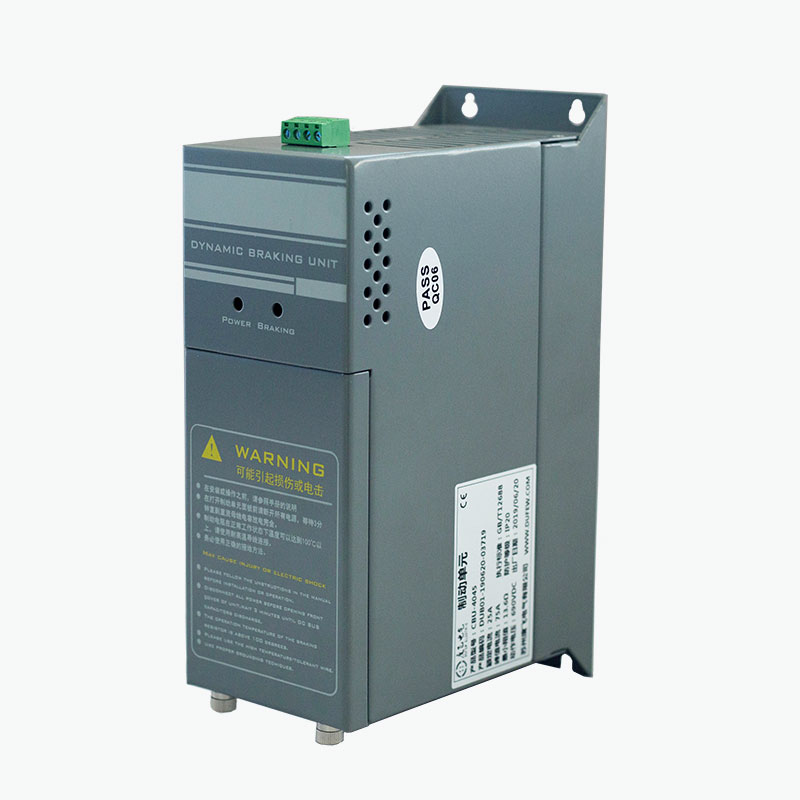

Dufew Electrics CBU-serie är designad för externa dynamiska bromsapplikationer i kompatibla drivsystem. Dess konfiguration kan väljas enligt systemspänning, bromskrav, motståndsegenskaper och installationsförhållanden.
Funktionsprincipen bygger på DC-bussspänningsövervakning och snabb elektronisk omkoppling. I CBU-serien svarar en IGBT-baserad kopplingskrets automatiskt när spänningen når den konfigurerade bromströskeln.
Denna process upprepas efter behov under bromsning. Det hjälper till att styra DC-bussspänningen utan att behöva en separat extern styrenhet för grundläggande spänningsövervakning.
För ytterligare information om relaterad utrustning, utforska Dufew Electrics bromsenhetslösningar och industriella kraftelektronikprodukter.
En korrekt vald bromschopper kan förbättra prestandan hos ett dynamiskt bromssystem, särskilt i applikationer som involverar frekventa stopp, hög tröghet eller översyn av laster.
Faktisk prestanda beror på frekvensomriktaren, motorns tröghet, bromsmotstånd, regenerativ energi, bromsfrekvens, arbetscykel och installationsmiljö. En chopper bör därför väljas som en del av ett komplett bromssystem snarare än som en isolerad komponent.
Tekniska specifikationer avgör om en bromschopper är lämplig för en viss VFD-installation. Följande tabell sammanfattar referensparametrar publicerade för Dufew Electrics CBU-serie.
| Parameter | Referensspecifikation | Teknisk övervägande |
|---|---|---|
| Drivsystemets spänning | 220V, 380V och 690V AC klasser | Måste matcha den kompatibla frekvensomriktaren och DC-busskonfigurationen. |
| 220V-klass bromsspänning | DC 340/360/380/400/420V ±10V | Valbara trösklar för kompatibla konfigurationer. |
| 380V-klass bromsspänning | DC 630/660/690/730/760V ±10V | Måste matchas till den valda driv- och choppermodellen. |
| 690V-klass bromsspänning | DC 1140V ±10V | Kräver bekräftelse på systemkompatibilitet. |
| Kontrollmetod | Automatisk DC-bussspänningsövervakning | Möjliggör automatisk omkoppling under regenerativ drift. |
| Parallellt svar | ≤1 ms | Referenssvarsspecifikation för kompatibla parallella konfigurationer. |
| Fläktstarttemperatur | Cirka 45°C | Stöder termisk hantering under tillämpliga driftsförhållanden. |
| Övertemperaturskydd | Cirka 85°C | Ger en termisk skyddströskel. |
| Skyddsklassning | IP20 eller högre, beroende på konfiguration | Verifiera den specifika modellens kapslingsklassificering. |
| Tillämplig standard | GB/T 12668 | Bekräfta tillämpliga krav och dokumentation för den valda produkten. |
Obs: Dessa är referensspecifikationer, inte en garanti för att varje modell stöder alla listade inställningar. Bekräfta den slutliga modellen, bromsspänningen, elektriska märkvärden och skyddsfunktioner med produktdokumentationen innan du beställer eller installerar.
Att välja en bromschopper kräver mer än att matcha dess nominella klassificering med motorns effekt. Regenerativ energi och termisk belastning varierar avsevärt med den drivna utrustningen och driftscykeln.
Identifiera VFD:ns nominella inspänning och DC-bussegenskaper. Välj en kompatibel chopperspänningsklass och kontrollera att den valda bromströskeln passar frekvensomriktarens tillåtna arbetsområde.
Belastningar med hög tröghet kan generera betydande regenerativ energi när de retarderas. Kortare stopptider kan öka den momentana bromskraften som krävs. Tillämpningar som centrifuger, hissar och höghastighetsmaskiner kräver särskild uppmärksamhet.
Motståndets resistansvärde, märkeffekt, pulsenergikapacitet och arbetscykel måste vara kompatibla med VFD och chopper. Ett olämpligt motstånd kan orsaka för hög ström, överhettning eller otillräcklig bromsprestanda.
En maskin som stannar med några sekunders mellanrum har andra termiska krav än en som bara stannar ibland. Frekvent bromsning kan öka den genomsnittliga värmen som genereras av motståndet och omkopplingskretsen.
Omgivningstemperatur, kapslingsventilation, monteringsavstånd och luftflöde påverkar termisk prestanda. Den valda utrustningen måste installeras enligt tillverkarens ledningar och ventilationskrav.
Följande checklista kan hjälpa till att förbereda en teknisk förfrågan:
Bromschoppers är användbara i drivsystem där en motor returnerar energi under retardation, sänkning eller andra regenerativa driftsförhållanden. Typiska applikationer inkluderar:
Inte varje applikation kräver en extern bromschopper. Beslutet beror på VFD:s inbyggda bromsförmåga, den nödvändiga stopptiden, belastningsegenskaper och frekvensen av regenerativ drift.
Även om dessa komponenter fungerar tillsammans, utför de olika funktioner. Att förstå skillnaden hjälper ingenjörer att välja ett kompatibelt dynamiskt bromssystem.
| Komponent | Primär funktion | Urvalsfokus |
|---|---|---|
| Bromschopper | Växlar bromskretsen enligt DC-bussspänningen. | Spänningsklass, kopplingskapacitet, skydd och bromskrav. |
| Bromsmotstånd | Omvandlar regenererad elektrisk energi till värme. | Motstånd, märkeffekt, pulsenergikapacitet och arbetscykel. |
| VFD DC-buss | Ger den elektriska anslutningen till bromskretsen. | Spänningsgränser, terminalkompatibilitet och frekvensomriktarspecifikationer. |
En bromschopper kan inte avleda regenerativ energi själv. Den styr kopplingsvägen, medan motståndet absorberar energin. Båda måste vara kompatibla med frekvensomriktaren och de avsedda driftsförhållandena.
För applikationer som kräver en bredare elektrisk lösning erbjuder Dufew Electric även relaterade kraftelektronikkomponenter för industriella driv- och effektkontrollsystem.
Korrekt installation hjälper till att stödja säker drift, effektiv kylning och konsekvent bromsprestanda. Innan idrifttagning ska kvalificerad elpersonal verifiera följande:
Under rutinunderhåll, inspektera för lösa anslutningar, samlat damm, begränsat luftflöde, tecken på överhettning och onormala motståndsskador. Alla tester eller underhåll som involverar DC-bussen måste följa tillverkarens säkerhetsinstruktioner. Frekvensomriktaren ska vara isolerad från sin strömkälla och DC-bussen måste verifieras som urladdad innan arbetet påbörjas.
Installation och underhåll ska följa tillämpliga elsäkerhetskrav. Lita inte på bromschoppern som en ersättning för en maskins nödvändiga mekaniska eller säkerhetsklassade bromssystem.
Dess huvudsakliga syfte är att kontrollera regenerativ energi som returneras till en VFD:s DC-buss under retardation eller översyn. Den växlar överskottsenergi till ett kompatibelt bromsmotstånd för att förhindra för hög DC-bussspänning.
Nej. Choppern styr när bromskretsen leder, medan motståndet omvandlar elektrisk energi till värme. De utför kompletterande funktioner och måste vara korrekt matchade.
Nej. Vissa frekvensomriktare har tillräcklig inbyggd bromsförmåga för sin avsedda belastning. En extern chopper kan behövas när regenerativ energi, bromsfrekvens eller nödvändig retardation överstiger den interna kretsens kapacitet.
Den publicerade produktinformationen identifierar konfigurationer för kompatibla 220V, 380V och 690V drivsystem. Den exakta modellen och bromsspänningen måste bekräftas mot frekvensomriktarens DC-bussspecifikationer.
Kompatibla enheter kan kopplas parallellt när en enda enhet inte kan uppfylla den erforderliga bromskapaciteten och produktdesignen stödjer detta arrangemang. Kabeldragning, motståndskonfiguration, kopplingskoordination och termiska krav måste verifieras för hela systemet.
Valet beror på frekvensomriktarens motståndsgränser, bromskraft, energi per bromscykel, driftfrekvens och arbetscykel. Motståndet måste också vara kompatibelt med chopperns elektriska märkvärden och installationsvillkor.
Ange VFD-modell, systemspänning, motoreffekt, belastningstyp, retardationstid, bromsfrekvens, motståndsspecifikationer, arbetscykel och installationsförhållanden. Dessa detaljer hjälper leverantören att bedöma lämplig modell och konfiguration.
En korrekt vald bromschopper hjälper till att hantera regenerativ energi, kontrollera DC-bussens spänningsökning och stödja tillförlitlig dynamisk bromsning i industriella drivsystem. Dess effektivitet beror på att chopper, bromsmotstånd, drivspänning, belastningsegenskaper och termiska krav matchas till applikationen.
Dufew Electrics CBU-serie tillhandahåller bromschopperalternativ för kompatibla 220V, 380V och 690V drivsystem, med modellval baserat på elektriska märkvärden och driftsförhållanden. Oavsett om ditt projekt involverar hissar, kranar, transportörer, centrifuger eller andra industriella maskiner, är noggrann specifikationsgenomgång avgörande för en lämplig bromslösning.
