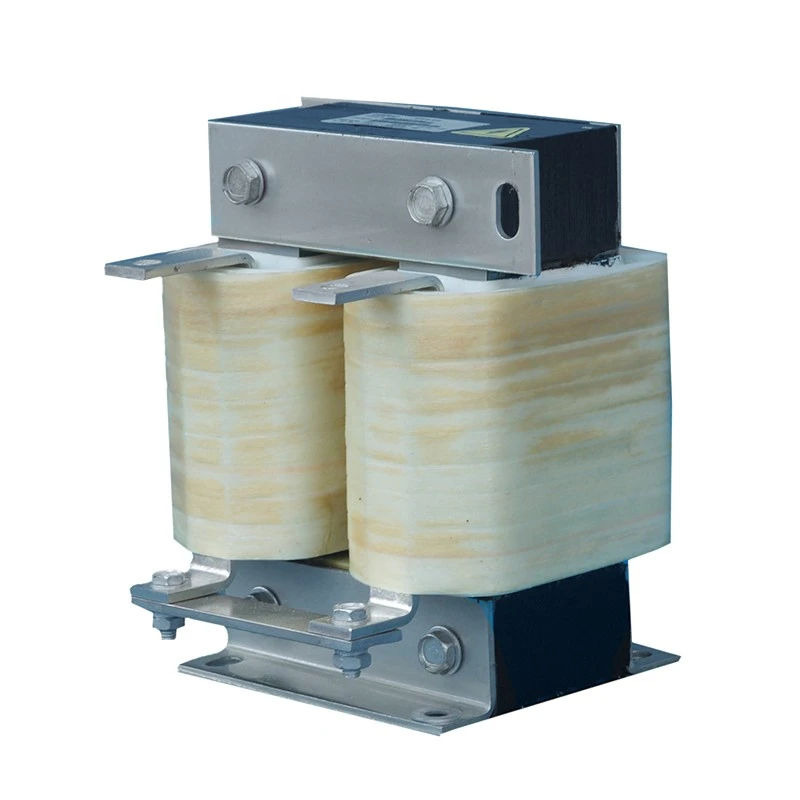

Den vertikala likströmslänkreaktorn är installerad i den mellanliggande likströmsbusskretsen i drivsystem med variabel frekvens för att förbättra likströmsstabiliteten under kontinuerlig drift och dynamiska laständringar.
Till skillnad från horisontella lågprofildesigner fokuserar denna konfiguration på att minska skåpets bredd genom en vertikalt anordnad kärna och lindningsstruktur. Det smala fotavtrycket gör att flera drivkomponenter kan installeras sida vid sida, vilket gör den lämplig för vanliga elskåp med begränsat horisontellt utrymme.
Dufew-reaktorer tillverkas med:
- Lågförlust kallvalsade kiselstålkärnor
- DC-förspänningsbeständiga segmenterade magnetiska strukturer med luftgap
- Klass F högtemperaturisoleringssystem
- Vakuumimpregneringsbehandling
- Koppar- eller aluminiumlindningsalternativ
Den optimerade vertikala strukturen ger pålitlig induktansprestanda, effektiv värmeavledning och flexibel integrering i industriella styrsystem.
Många industriella styrskåp kräver högdensitetskomponentinstallation samtidigt som de behåller en kompakt total bredd. Den vertikala konfigurationen minskar det horisontella installationsutrymmet, gör att drivenheterna kan arrangeras mer effektivt sida vid sida och utnyttjar det tillgängliga skåpets djup och höjd bättre. Denna struktur är särskilt lämplig för VFD-skåp där bredd är den primära utrymmesbegränsningen.
Den vertikala strukturen följer den naturliga luftflödesriktningen för många industriskåp och stödjer en ventilationsbana från botten till topp för effektivare värmeavledning under kontinuerlig drift. Genom att minska lokal värmeackumulering och bibehålla termisk stabilitet under nominell belastning, hjälper designen till att säkerställa konsekvent elektrisk prestanda under långvarig drift.
Under acceleration, retardation eller drift med variabel belastning kan fluktuationer i DC-bussströmmen öka belastningen på kraftkomponenter. Reaktorn hjälper till att jämna ut strömvariationer och minska effekten av rippelström, vilket stöder en stabilare DC-busdrift samtidigt som den hjälper till att skydda kondensatorer och växelriktarkomponenter.
Den vertikala strukturen är optimerad för praktisk skåpinstallation, med ett litet horisontellt monteringsfotavtryck, stabil luftspaltpositionering och ett kompakt terminalarrangemang. Pålitligt mekaniskt stöd gör att komponenten lättare kan integreras i industriell utrustning samtidigt som begränsningarna för den övergripande skåplayouten minskar.
Den vertikalt placerade magnetiska strukturen minskar den upptagna skåpets bredd samtidigt som den erforderliga induktansprestandan bibehålls. Dess smala installationsprofil utnyttjar tillgängligt skåputrymme effektivt och lämpar sig väl för elektriska layouter med hög densitet.
Kontinuerlig likström kan skapa magnetisk förspänning och öka risken för mättnad. Dufew använder en segmenterad luftgap-struktur för att upprätthålla stabil induktans och förbättra magnetisk linjäritet, vilket hjälper till att minska risken för mättnad och stödja tillförlitlig kontinuerlig DC-drift.
Olika strömvärden kräver olika ledarlösningar. Koppar- och aluminiumlindningar finns tillgängliga, medan folielindning kan användas för högströmsmodeller. Den optimerade lindningsstrukturen hjälper till att kontrollera elektriska förluster och förbättra värmeavledning för stabil långsiktig prestanda.
Terminallayouten är speciellt utformad för vertikal skåpintegrering, vilket möjliggör bekväm anslutning med övre samlingsskenor samtidigt som utrymmet som krävs för horisontell kabeldragning minskas. Detta resulterar i ett renare ledningsarrangemang och förenklar installationen i kompakta kontrollpaneler.
Exempel: CDL-600-0600-EIDA
| Koda | Beskrivning |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Spänningsnivå (600 = 690VDC) |
| 0600 | Märkström (0600 = 600A, 2500 = 2500A) |
| EI | Kärnstruktur (EI = trefaskärna, UI = enfasig kärna) |
| D/W | Installationsstruktur (D = Vertikal, W = Horisontell) |
| A/C | Lindningsmaterial (A = aluminium, C = koppar) |
| Parameter | Specifikation |
|---|---|
| Produkttyp | Vertikal DC-länkreaktor |
| Ansökan | VFD DC-busssystem |
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Märkström | 5A - 3800A |
| Driftsfrekvens | 50Hz / 60Hz / Anpassad upp till 500Hz |
| Spänningsfall | 0,5 % / 1 % / 2 % / 4 % |
| Överbelastningsförmåga | 1,5× märkström i 60 sekunder |
| Dielektrisk styrka | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationsmotstånd | ≥100MΩ (1000VDC) |
| Skyddsgrad | IP00 / IP20 |
| Isoleringsklass | Klass F (155 ℃) |
| Temperaturklass | T40 |
| Flamskyddsklass | UL94V-2 |
| Bullernivå | ≤65dB |
| Serviceliv | ≥15 år |
| Standarder | IEC289 / GB10229 / JB9644 |
| Ansökan | Huvudkrav |
|---|---|
| Standard VFD kontrollskåp | Förbättra DC-buss stabilitet |
| Hissdrivsystem | Stöd frekventa accelerationscykler |
| Kran och lyftutrustning | Upprätthåll pålitlig kraftomvandling |
| Servodrivsystem | Minska krusningseffekten |
| Industriell automationsutrustning | Optimera skåpets utrymmesutnyttjande |
| Formsprutningsmaskiner | Förbättra drivsystemets tillförlitlighet |
| Testa system | Upprätthåll en stabil likströmsförsörjning |
| Jämförelse | Vertikal DC-länkreaktor | Horisontell DC-länkreaktor |
|---|---|---|
| Strukturera | Hög och smal design | Platt design med låg profil |
| Huvudfördel | Sparar skåpets bredd | Sparar skåpets höjd |
| Bästa installationsskick | Begränsad bredd, tillräcklig höjd | Begränsad höjd, tillräckligt djup |
| Kylningsmetod | Vertikal luftflödesbana | Horisontell luftflödesbana |
| Terminallayout | Toppanslutning | Sidokoppling |
| Typisk tillämpning | Standard industriskåp | Låghöjda kompakta skåp |
Den är lämplig för elskåp där horisontellt utrymme är begränsat men vertikalt spelrum är tillgängligt. Den smala strukturen hjälper ingenjörer att uppnå kompakta interna layouter.
Den vertikala konfigurationen fokuserar på att minska skåpets bredd, medan den horisontella konfigurationen är utvecklad för applikationer med begränsad skåphöjd.
Den elektriska prestandan beror på magnetisk design, induktansvärde och märkström. Den vertikala strukturen förbättrar främst installationsflexibiliteten och skåpintegreringen.
Ja. Dufew stödjer kundanpassade lösningar inklusive elektriska parametrar, dimensioner, monteringsstrukturer och ledarematerial enligt projektkrav.
Dufew Electric specialiserar sig på anpassade kraftelektronikkomponenter, inklusive DC Link-reaktorer, AC-reaktorer, bromsmotstånd, transformatorer och relaterade elektriska lösningar.
Med professionell ingenjörskapacitet och kontrollerade tillverkningsprocesser tillhandahåller Dufew pålitliga reaktorlösningar för industriell automation, VFD-system och kraftomvandlingstillämpningar.
Tillverkningsmöjligheter inkluderar:
- Precisionskärnbearbetning
- Lindningsproduktion
- Justering av luftgap
- Vakuumimpregnering
- Test av elektrisk prestanda
Varje produkt verifieras genom isolationsresistans, motstå spänning, induktans, temperaturstegring och brustestning.
Dufew upprätthåller kontinuerliga förbättringar av kvalitetsledning och produktstandarder. Företaget tillhandahåller ISO kvalitetsledningscertifiering, CE-certifiering, produkttestrapporter och tekniska dokument för att stödja globala industrikunder.
Dufew använder exportorienterade förpackningslösningar för att säkerställa säker transport av industriella reaktorer.
Förpackningen inkluderar:
- Fuktskydd för isoleringskomponenter
- Förstärkt fäste under transport
- Skräddarsydda träfodral för stora modeller
- Produktidentifiering och teknisk dokumentation
Varje reaktor inspekteras före leverans och förses med nödvändiga dokument enligt kundens projektkrav.
