Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

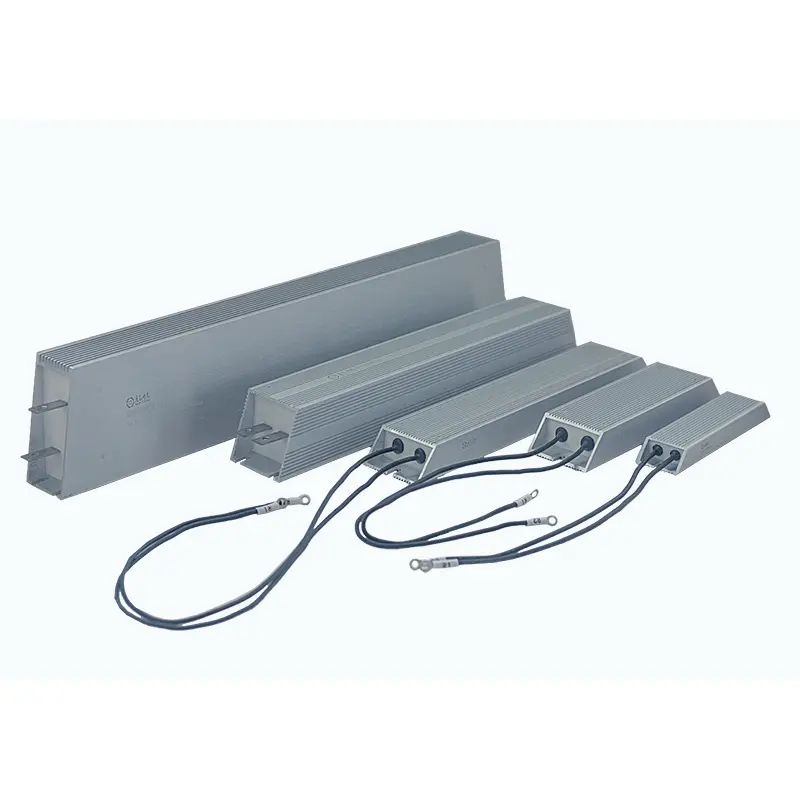

DUFEW Ultra-Thin Aluminium Clad Resistor är designad för industriella applikationer där installationsutrymmet är begränsat men pålitlig strömavledning är avgörande. Med ett ultratunt aluminiumhölje och en helt sluten konstruktion, erbjuder den effektiv värmeavledning, utmärkt miljöskydd och stabil prestanda för dynamisk bromsning, servodrivningar, VFD:er, lastbanker och kraftkontrollsystem.
Motståndet finns tillgängligt i märkeffekter från 50W till 6kW, resistansvärden från 0,01Ω till 120kΩ och driftspänningar upp till 1200V. Motståndet stöder OEM- och ODM-anpassning för att möta olika industriella krav.
Motståndet är tillverkat med precisionslindad nickel-krom (Ni-Cr) eller konstantan motståndstråd isolerad av glimmerlager och helt inkapslad inuti ett aluminiumhölje med en flamskyddad, högisolerande ingjutningsmassa. Denna slutna konstruktion förbättrar värmeöverföringen samtidigt som den skyddar motståndselementet från damm, fukt, oxidation och vibrationer.
Dess ultratunna profil, med en minsta tjocklek på endast 6--8 mm, tillåter direkt installation i kompakt elektrisk utrustning där konventionella aluminiuminbyggda motstånd inte kan passa. Flera terminalstilar, monteringsalternativ och elektriska specifikationer är tillgängliga för olika applikationskrav.
| Modellkod | Beskrivning |
|---|---|
| BIL | Ultratunn aluminiumbeklädd motstånd |
| 1500W | Nominell effekt |
| 27R | Bedömd motstånd |
| J | Motståndstolerans (J=±5%, K=±10%, H=±3%) |
| Parameter | Specifikation |
|---|---|
| Power Range | 50W–6kW |
| Driftspänning | ≤1200V |
| Motståndsområde | 0,01Ω--120kΩ |
| Motståndstolerans | ±3 % / ±5 % / ±10 % |
| Skyddsbetyg | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flamskyddsmedel | UL 94V-2 |
| Standard | GB/T 5792 |
Att välja rätt effektmotstånd innebär mer än att välja resistans och effektklasser. DUFEW fokuserar på att leverera tillförlitlig termisk prestanda, konsekvent tillverkningskvalitet och flexibel anpassning för industriella applikationer över hela världen.
Det ultratunna aluminiumhöljet, med en minsta tjocklek på endast 6--8 mm, gör att flera enheter kan monteras sida vid sida, vilket gör det idealiskt för kompakta styrskåp, servodrivningar och VFD-system.
Varje motstånd tillverkas med hjälp av precisionsmotståndstrådlindning, högkvalitativa isoleringsmaterial, automatiserade produktionsprocesser och strikt kvalitetskontroll för att säkerställa konsekvent elektrisk prestanda och lång livslängd.
DUFEW stöder anpassade resistansvärden, effektklasser, höljesdimensioner, terminalkonfigurationer, ledningstrådsalternativ, monteringsstrukturer och låginduktanskonstruktioner enligt kundens ritningar eller tekniska specifikationer.
Med många års erfarenhet av industriell kraftmotståndstillverkning, levererar DUFEW tillförlitliga lösningar för tillverkare av automationsutrustning, systemintegratörer, distributörer och OEM-kunder över hela världen.
Det kompakta höljet i aluminiumlegering är endast 6–8 mm tjockt, vilket hjälper till att maximera installationsutrymmet inuti elskåp och kompakt industriutrustning.
En högisolerande flamskyddad ingjutningsmassa försluter motståndselementet helt och ger utmärkt motståndskraft mot damm, fukt, vibrationer och oxidation.
Aluminiumhöljet och det värmeledande fyllmaterialet överför snabbt värme till monteringsytan eller kylflänsen, vilket förbättrar kylningseffektiviteten och effekttätheten.
Motståndet är tillgängligt med anslutningar med anslutningar eller ledningstrådar och kan anpassas i resistansvärde, märkeffekt, dimensioner och monteringssätt för att passa olika applikationer.
Med en profil så tunn som 6--8 mm passar motståndet enkelt in i kompakta styrskåp, servosystem och VFD, vilket tillåter högre installationstäthet utan att ge avkall på prestanda.
Det förseglade aluminiumhöljet och den flamskyddade ingjutningsmassan skyddar effektivt det inre motståndselementet från damm, fukt, oxidation och vibrationer, vilket förbättrar tillförlitligheten på lång sikt.
Aluminiumhöljet fungerar som en effektiv kylfläns som snabbt överför värme bort från motståndselementet. När den monteras på en metallplatta eller extern kylfläns förbättras den termiska prestandan ytterligare.
Designad för att leverera hög effekt i ett kompakt paket, vilket gör den idealisk för applikationer där installationsutrymmet är begränsat men pålitlig energiavledning krävs.
Tillgänglig från 0,01Ω till 120kΩ, med motståndstoleranser på ±3%, ±5% och ±10%, som täcker både lågmotståndsbromsning och högresistansbelastningstillämpningar.
DUFEW tillhandahåller OEM- och ODM-tjänster, inklusive skräddarsydda dimensioner, resistansvärden, effektklasser, terminalstilar, ledningstrådar, monteringskonfigurationer och låginduktansdesigner.
Till skillnad från konventionella motstånd av öppen typ är det ultratunna aluminiumbeklädda motståndet designat för kompakta elektriska system som kräver effektiv värmehantering och tillförlitligt miljöskydd.
Idealisk för regenerativa bromskretsar i kompakta servosystem där installationsutrymmet är begränsat.
Används för dynamisk bromsning, energiförlust och spänningsstabilisering i industriella invertersystem.
Lämplig för batteriladdning/urladdningsutrustning, förladdningskretsar och energiavledningsapplikationer.
Ger stabila resistiva belastningar för strömförsörjning, batteritestning, industriell testutrustning och elektroniska belastningssystem.
Används i stor utsträckning i PLC-styrskåp, automationssystem, robotik, CNC-utrustning och kompakta elektriska kontrollpaneler.
| Karakteristisk | Testvillkor | Prestanda |
|---|---|---|
| Dielektrisk motstå spänning | 2500VAC / 50Hz / 60s | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10× märkeffekt i 5s | Inga synliga skador |
| Lastliv | Cyklisk drift (10s PÅ / 90s AV) | ＞9 000 timmar |
| Fuktig värmebeständighet | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Snabb temperaturcykling | -55°C / 55°C / 155°C, 15 min vardera, 5 cykler | ΔR ≤ ±(2%R + 0,05Ω) |
| Värmebeständighet | 350°C/2h | Inga synliga skador eller missfärgningar |
| Temperaturkoefficient (TCR) | Betygsatt kontra initialt motstånd | ＜300 ppm/°C |
| Flammotstånd | 10× märkeffekt i 5 min | Ingen tändning |
| Karakteristisk | Testvillkor | Prestanda |
|---|---|---|
| Terminal styrka | 45N / 30s | Ingen lossning eller synlig skada |
| Vibrationsmotstånd | 5–200Hz, 1g, 98m/s² | Inga strukturella skador |
| Motstånd mot lödvärme | 350±5°C Löd, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Utseende | Visuell inspektion | Inga synliga skador, tydlig markering |
| Lödbarhet | 235±5°C Löd, 5s | Lödtäckning ≥95 % |
| Jämförelseobjekt | DUFEW Ultra-tunn aluminiumbeklädd motstånd | Konventionellt effektmotstånd |
|---|---|---|
| Design av bostäder | Ultratunt aluminiumhus med helt sluten ingjutning | Mestadels öppen eller halvsluten konstruktion |
| Installationsutrymme | Smal 6--8 mm profil möjliggör kompakt montering sida vid sida | Större hölje kräver mer installationsutrymme |
| Miljöskydd | Bättre motståndskraft mot damm, fukt, vibrationer och oxidation | Begränsat miljöskydd för tuffa förhållanden |
| Värmeavledning | Aluminiumhölje stöder direkt montering av chassi eller kylfläns för förbättrad kylning | Förlitar sig främst på naturlig luftkylning |
| Motståndsområde | Brett område från 0,01Ω till 120kΩ | Typiskt begränsat motståndsområde beroende på konstruktion |
| Ansökan | Kompakt industriutrustning, VFD:er, servosystem, batteriutrustning och lasttestning | Allmänna kraftförlustapplikationer |
| Anpassning | Stöder anpassade dimensioner, terminaler, ledningstrådar, effektklasser och resistansvärden | Begränsad anpassning |
S: Dess främsta fördel är den ultratunna strukturen, med en tjocklek på endast 6--8 mm. Denna kompakta design ger effektiv strömavledning samtidigt som den minskar installationsutrymmet, vilket gör den lämplig för servodrivningar, VFD-system, batteriutrustning och industriella styrskåp där utrymmet är begränsat.
A: Ja. Den platta aluminiumbasen möjliggör direkt montering på ett metallchassi eller extern kylfläns. Att applicera termiskt fett mellan kontaktytorna kan ytterligare förbättra värmeöverföringseffektiviteten och stödja högre kontinuerlig driftprestanda.
S: Det helt slutna aluminiumhöljet i kombination med flamskyddad isolerande ingjutning ger effektivt skydd mot damm, fukt, vibrationer och oxidation. Jämfört med öppna motståndsstrukturer erbjuder denna design bättre miljöanpassning, medan ytterligare kapslingsskydd kan läggas till för utomhus- eller högskyddsapplikationer.
A: Ja. DUFEW tillhandahåller OEM- och ODM-anpassning baserat på specifika elektriska, mekaniska och installationskrav. Anpassade alternativ inkluderar resistansvärde, märkeffekt, husdimensioner, terminal- och ledningskonfiguration, monteringsstruktur, låginduktansdesign och andra speciella specifikationer. Kunder kan tillhandahålla ritningar eller tekniska krav, och DUFEW-ingenjörer kommer att utvärdera och utveckla en lämplig lösning.
S: De används ofta i applikationer som kräver kompakt storlek och pålitlig värmeavledning, inklusive servodrivsystem, drivsystem med variabel frekvens, dynamiska bromskretsar, batteriladdnings- och urladdningsutrustning, industriella automationssystem, strömförsörjning, elektroniska lastsystem och utrustning för förnybar energi.
DUFEW tillhandahåller OEM- och ODM-tillverkningstjänster för industriella kraftmotståndstillämpningar, stödjande utrustningstillverkare, distributörer och systemintegratörer med skräddarsydda lösningar som täcker elektrisk prestanda, mekanisk struktur och installationskrav.
Anpassningsmöjligheterna inkluderar märkeffekter från 50W till 6kW, resistansvärden från 0,01Ω till 120kΩ, husdimensioner, terminal- och ledningskonfigurationer, monteringsstrukturer, design med låg induktans, anpassade etiketter, logotyper och applikationsspecifika modifieringar.
Varje kundanpassad produkt utvecklas genom teknisk utvärdering och tillverkningskontroll för att säkerställa tillförlitlig termisk prestanda, elektrisk stabilitet och långsiktig drift i industriella miljöer.
Att välja rätt motstånd hjälper till att maximera systemets tillförlitlighet och livslängd. När du väljer en modell, överväga följande faktorer:
| Urvalsobjekt | Rekommendation |
|---|---|
| Effektvärde | Välj enligt kontinuerlig eller intermittent driftcykel med tillräcklig säkerhetsmarginal. |
| Motståndsvärde | Matcha kraven för växelriktaren, servodrivningen eller den elektriska kretsen. |
| Driftspänning | Se till att den maximala arbetsspänningen inte överstiger produktspecifikationen. |
| Kylningsmetod | För högre effektapplikationer, montera motståndet på en metallplatta eller kylfläns. |
| Installationsutrymme | Välj mått baserat på tillgängligt skåp eller utrustningsutrymme. |
| Anslutningstyp | Välj mellan terminal- eller ledningstrådskonfigurationer enligt installationskraven. |
Om du är osäker på vilken modell som bäst passar din applikation kan DUFEWs ingenjörsteam rekommendera den mest lämpliga lösningen utifrån dina driftsförhållanden.
- Professionell tillverkare av industriella kraftmotstånd och bromslösningar
- Stabil produktkvalitet med strikt tillverkning och kvalitetskontroll
- Flexibla OEM & ODM-tjänster för globala utrustningstillverkare
- Snabb respons för teknisk support och projektutvärdering
- Pålitlig leverans för standard- och kundanpassade produkter
- Komplett produktportfölj som täcker trådlindade, korrugerade, rörformade, aluminiumhus, broms- och anpassade kraftmotstånd
Letar du efter en pålitlig leverantör av ultratunna aluminiumbeklädda motstånd?
DUFEW tillhandahåller standardprodukter och skräddarsydda lösningar för industriell automation, förnybar energi, motordrifter, testutrustning och kraftelektronik.
Kontakta vårt ingenjörsteam idag för:
- Produktrekommendationer
- Teknisk konsultation
- OEM & ODM support
- Provförfrågningar
- Konkurrenskraftiga offerter
DUFEW -- Din betrodda tillverkare av industriella kraftmotstånd i Kina.
