Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

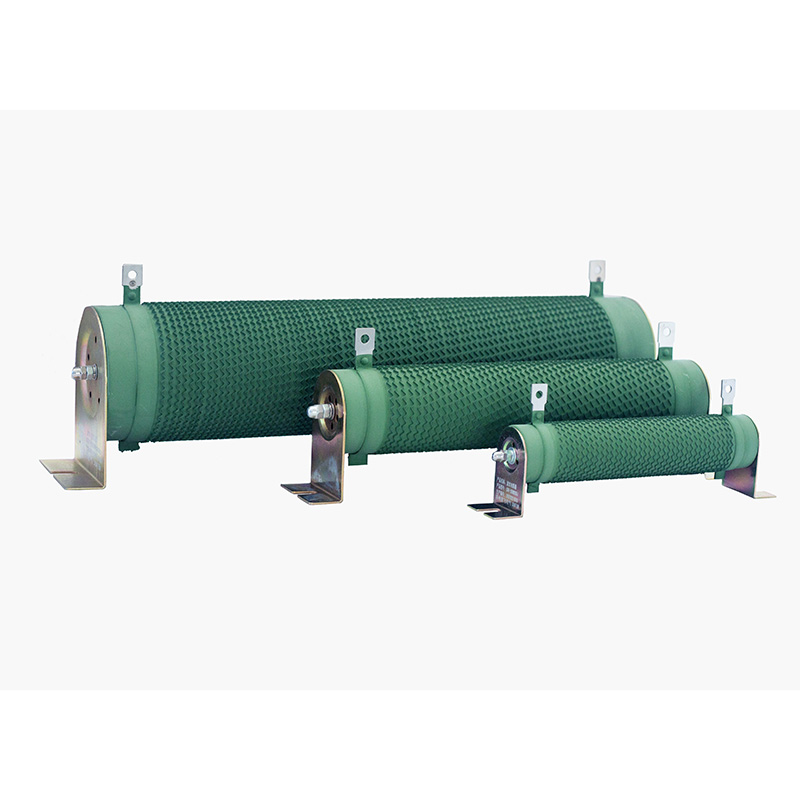

DUFEW CRR-seriens icke-induktiva korrugerade motstånd är ett högeffekts passivt energiavledningsmotstånd speciellt optimerat för medel- och högfrekventa pulskretsar. Med en unik vertikal, korrugerad, icke-induktiv lindningsstruktur, erbjuder produkten effektvärden från 50W till 10kW, resistansvärden från 0,01Ω till 1kΩ, tre motståndstoleransalternativ och en maximal driftspänning på 1200V.
Designad med utmärkt pulsöverbelastningsförmåga och stabil termisk prestanda, används den i stor utsträckning för energiavledning, strömavkänning, bromsning, överspänningsdämpning och belastningstestning i förnybara energisystem, industriell automation och laboratorietestutrustning över hela världen.
| Modellkod | Menande | Beskrivning |
| CRR | Serie | Icke-induktivt korrugerat motstånd |
| 2500W | Nominell effekt | 2500W |
| 54,4R | Bedömd motstånd | 54,4Ω |
| J | Motståndstolerans | J = ±5 % (Valfritt: K = ±10 %, H = ±3 %) |
| Parameter | Specifikation |
| Power Range | 50W–10kW |
| Driftspänning | ≤1200V |
| Motståndsområde | 0,01Ω–1kΩ |
| Motståndstolerans | ±3 % / ±5 % / ±10 % |
| Skyddsbetyg | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flamskyddsmedel | UL 94V-2 |
| Överensstämmelsestandard | GB/T 5792 |
Den ihåliga kärnan är tillverkad av isolerande keramik med hög aluminiumoxid i ett stycke och har en intern konvektionsluftkanal för effektiv värmeavledning. Den ger utmärkt vibrationsmotstånd och bibehåller stabil isoleringsprestanda vid temperaturer upp till 350°C. Den keramiska strukturen tål upprepade hög- och lågtemperaturcykler utan att spricka.
Det platta legeringsbandet är precisionsstansat i en kontinuerlig korrugerad profil, vilket ger en exceptionellt låg temperaturmotståndskoefficient (TCR). Två legeringsmaterial finns tillgängliga för olika applikationer: Nickel-krom (Ni-Cr) för kontinuerlig bromsning med hög effekt och energiförlust, och Constantan för precisionsavkänningskretsar för låg ström.
Ändklämmorna, anslutningsstolparna och monteringsfästena är tillverkade av förtjockat rostfritt stål med en passiverad rostskyddsfinish. Aggregatet klarar ett 45N-uttagstest utan att lossna, erbjuder utmärkt motstånd mot lödvärme och minimerar kontaktuppvärmning orsakad av oxidation.
Genom att använda en dubbeltrådig omvänd icke-induktiv lindningsteknik, kan den ekvivalenta serieinduktansen (ESL) vanligtvis styras under 10nH, vilket gör motståndet lämpligt för högfrekventa omkopplingskretsar som arbetar vid frekvenser upp till 100kHz.
●Extremt låg induktans – Den korrugerade strukturen i kombination med omvänd icke-induktiv lindning eliminerar effektivt självinduktans, undertrycker högfrekventa oscillationer och spänningsspikar och skyddar krafthalvledarenheter.
●Utmärkt värmeavledning – Den vertikala korrugerade designen ökar kylytan, medan den keramiska kärnan ger effektiv värmeledning, vilket möjliggör högre effekttäthet och lägre temperaturhöjning.
●Enastående överbelastningsförmåga – Tål 10× märkeffekt i 5 sekunder utan synliga skador, vilket gör den idealisk för broms- och överspänningsupptagningar.
●Lång livslängd – Cyklisk belastningslivslängd överstiger 9 000 timmar (10s urladdning / 90s intervall), med åldringsbeständig beläggning och en deformationsfri keramisk kärna.
●Miljövänlig – Oorganisk miljövänlig beläggning producerar ingen rök, inga giftiga gaser och uppfyller RoHS- och UL-säkerhetskraven.
●Flexibel anpassning – Motståndsvärde, effekt, dimensioner, terminalorientering och monteringsfästen kan alla anpassas enligt ritningar eller specifikationer.
Energilagringsomvandlare, fotovoltaiska växelriktare, styrsystem för vindkraftsstigning, testlaster för batteripaketets åldringstest, DC snabbladdning förladdning och urladdningsmotstånd.
Mellan- och högfrekventa frekvensomriktare, regenerativ servobromsning, hamnkranar, hissar, valsverk, tråddragningsmaskiner och textilutrustning, energiavledningssystem.
Högfrekventa kraftbelastningsbanker, pulssignaltestbänkar, åldringssystem för strömförsörjning, precisionsströmavkänning, snubber- och dämpningsmotstånd.
CNC-trådskurna EDM-maskiner, bågsvetsutrustning, scenlyft- och belysningssystem, centrifuger, pappersmaskiner och staplar-reclaimers.
Högfrekvent strömbegränsning, motorstartmotstånd, mellanspänningsskåp överspänningsenergiabsorption.
DUFEW specialiserar sig på forskning och utveckling och tillverkning av kraftelektronikkomponenter, och levererar tillförlitliga produkter och integrerade lösningar för industriella användare, distributörer och OEM-kunder.
Vi erbjuder ett komplett sortiment av kraftelektronikprodukter, inklusive motstånd, bromsenheter, reaktorer, transformatorer, filter och lastbankssystem, vilket ger en enda inköp för olika applikationsbehov.
Strikta tillverkningsprocesser, moderna produktionslinjer och rigorös kvalitetskontroll säkerställer konsekvent produktprestanda, lång livslängd och pålitlig drift.
Anpassade resistansvärden, effektklasser, dimensioner, terminalkonfigurationer och monteringsalternativ är tillgängliga för att möta dina specifika tekniska krav.
Effektiv produktionsledning och lyhörd teknisk support hjälper till att förkorta ledtiderna och ger tillförlitlig hjälp från produktval till eftermarknadsservice.
| Karakteristisk | Testvillkor | Prestanda |
| Dielektrisk motstå spänning | 2500VAC / 50Hz / 60s | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10× märkeffekt i 5s | Inga synliga skador |
| Långsiktig belastningstid | Cyklisk drift (10s på / 90s av) | 9 000 timmar |
| Steady-State fuktig värme | 40°C ±2°C, 90–95 % RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Snabb temperaturförändring | -55°C / 55°C / 155°C, 15 min vardera, 5 cykler | ΔR ≤ ±(2%R + 0,05Ω) |
| Värmebeständighet | 350°C/2h | Ingen tydlig missfärgning eller skada |
| Temperaturkoefficient | Märklastmotstånd kontra statiskt motstånd | <300 ppm/°C |
| Flammotstånd | 10× märkeffekt i 5 min | Glödhet utan öppen låga |
| Karakteristisk | Testvillkor | Prestanda |
| Terminal styrka | 45N / 30s | Ingen löshet eller synlig skada |
| Vibrationsmotstånd | 5–200Hz, 1g, 98m/s² | Inga synliga strukturella skador |
| Motstånd mot lödvärme | Terminaler nedsänkta i 350±5°C lod i 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Lödbarhet | Terminaler nedsänkta i 235±5°C lod i 5s | Lödtäckning ≥95 % |
| Jämförelseobjekt | Icke-induktivt korrugerat motstånd | Konventionella motstånd (kolfilm / metallfilm / standard trådlindad) |
| Design Syfte | Optimerad för högfrekvent puls, VFD-bromsning och regenerativ energiförlust | Designad för generella applikationer med låg signal och konstant effekt |
| Parasitisk induktansdämpning | Omvänd interfolierad korrugerad lindning minskar induktansen till mindre än en tiondel av konventionella trådlindade typer | Ingen aktiv induktansundertryckning; standardtrådlindade konstruktioner har hög parasitisk induktans |
| Pulsrespons | Snabb pulsrespons med minimal spänningsavvikelse | Märkbar induktiv energilagring och spänningsavveckling |
| Harmonisk och spikdämpning | Reducerar avsevärt övertonsstörningar och spänningsspikar | Hög induktans kan förstärka pulsspikar och signaldistorsion |
| Termisk cykling & åldrande | Jämn termisk spänningsfördelning; motståndsdrift ≤1 % under långvarig cykling | Filmavskalning och överdriven motståndsdrift under frekvent termisk cykling |
F1: Påverkar den icke-induktiva designen effekt eller resistansnoggrannhet?
S: Nej. Den icke-induktiva lindningsmetoden ändrar endast magnetfältsfördelningen för strömvägen. Det påverkar inte resistiviteten, värmeavledningsförmågan eller effektkapaciteten hos legeringsbandet negativt. Motståndstolerans och temperaturkoefficient förblir desamma som standardversionen.
F2: Hur kan jag avgöra om en icke-induktiv version krävs?
S: Om din krets använder högfrekvent PWM-kontroll, snabb IGBT-växling eller upplever överspänningsringning och vågformsdistorsion, rekommenderas den icke-induktiva versionen. För vanliga 50/60Hz bromsapplikationer räcker det vanligtvis med ett korrugerat standardmotstånd.
F3: Kan speciella motståndsvärden eller dimensioner anpassas?
A: Ja. DUFEW tillhandahåller fullständig anpassning, inklusive resistansvärden över 0,01Ω–1kΩ, märkeffekter, keramiska rörlängder och diameter, terminalpositioner och monteringskonsolkonfigurationer. Prover kan produceras snabbt baserat på ritningar eller specifikationer.
F4: Vad ska göras om motståndsdriften överskrider toleransintervallet efter långvarig användning?
S: Långvarig oxidation vid hög temperatur, hög luftfuktighet och frekventa överbelastningar kan skada legeringsbandet. Om isolationsresistansen faller under 100MΩ rekommenderas byte. Att förbättra skåpsventilationen och välja ett motstånd med tillräcklig effektmarginal kan förlänga livslängden avsevärt.
