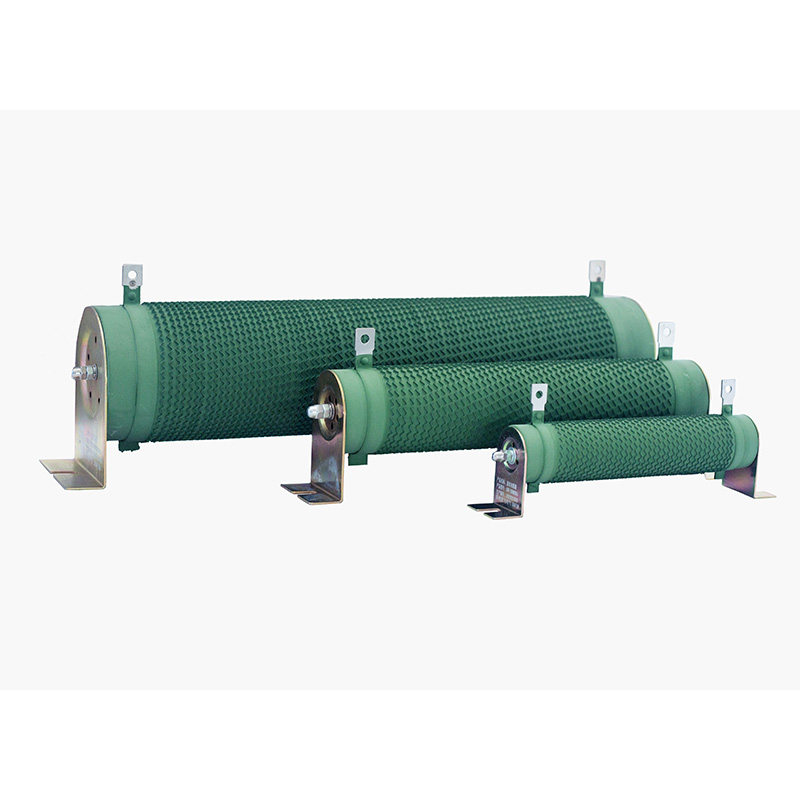

DUFEW CRR Series Inverter Corrugated Resistor är en högeffekts bromskomponent designad för inverterares energiavledningssystem. Under snabb motorretardation återförs regenerativ energi till växelriktarens DC-bussen, vilket orsakar spänningsökning. Utan korrekt energihantering kan för hög spänning utlösa överspänningsskydd eller skada krafthalvledarkomponenter.
CRR-serien använder högkvalitativt nickel-krom (Ni-Cr) eller Constantan legeringsband, precisionsformad till en korrugerad struktur och vertikalt lindad runt en ihålig keramisk kärna med hög aluminiumoxid. Denna design ökar värmeavledningsytan, förbättrar termisk effektivitet och minskar parasitisk induktans för att minimera spänningsspikar under högfrekvensomkoppling.
Produkten är designad för frekventa bromsförhållanden och ger stark korttidsöverbelastningsförmåga, stabil termisk prestanda och tillförlitlig drift i industriella miljöer. Det används ofta i hissar, kranar, valsverk, formsprutningsmaskiner, centrifuger, transportörer och andra drivsystem med variabel frekvens.
Under motorretardation överförs regenerativ energi från växelriktarens DC-bussen till bromsenheten och omvandlas till värme genom motståndselementet. Denna process hjälper till att förhindra DC-bussöverspänning, skydda växelriktarkomponenter och bibehålla stabil bromsprestanda under upprepade driftsförhållanden.
| Modellkod | Menande | Beskrivning |
|---|---|---|
| CRR | Produktserie | Inverter korrugerad resistor |
| 2500W | Nominell effekt | 2500 watt |
| 54,4R | Bedömd motstånd | 54,4 Ω |
| J | Motståndstolerans | J = ±5 % (Valfritt: K = ±10 %, H = ±3 %) |
| Parameter | Specifikation |
|---|---|
| Power Range | 50W–10kW |
| Driftspänning | ≤1200V |
| Motståndsområde | 0,01Ω--1kΩ |
| Motståndstolerans | ±3 %, ±5 %, ±10 % |
| Skyddsbetyg | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flamskyddsmedel | UL 94V-2 |
| Överensstämmelsestandard | GB/T 5792 |
Motståndet är byggt på en keramisk kärna med hög aluminiumoxid i ett stycke med en ihålig luftkanal som främjar kontinuerligt luftflöde för effektiv kylning. Den keramiska strukturen tål upprepade bromscykler vid hög temperatur utan att spricka, bibehåller utmärkt isoleringsförmåga och absorberar effektivt termisk stöt under snabb energiförlust.
Värmeelementet är tillverkat av högresistivt nickel-kromlegeringsband, precisionsstansat i en kontinuerlig korrugerad profil. Jämfört med konventionella runda trådlindningar ger det korrugerade bandet en större värmeavledningsyta, högre strömförande kapacitet och mer stabilt motstånd under upprepade start-stopp-bromsningsförhållanden. Temperaturkoefficienten förblir under300 ppm/°C.
Terminalerna, låsklämmorna och monteringsfästena är tillverkade av förtjockat rostfritt stål med passiveringsbehandling mot korrosion. Monteringen bibehåller säker mekanisk infästning under kontinuerliga vibrationer, motstår upprepad lödvärme och minimerar kontaktresistans orsakad av oxidation, vilket säkerställer tillförlitlig drift i krävande växelriktarapplikationer.
En miljövänlig oorganisk isoleringsbeläggning ger utmärkt motståndskraft mot höga temperaturer, korrosion, fukt och damm. Under kortvariga överbelastningsförhållanden kan motståndet lysa rött utan att producera öppna lågor, vilket bidrar till att förbättra driftsäkerheten samtidigt som det förlänger livslängden för legeringsbandet i industriella miljöer.
Speciellt designad för VFD-bromsningstillämpningar, avleder motståndet snabbt regenerativ energi som genereras under motorretardation, vilket effektivt förhindrar DC-bussspänningsökning och eliminerar växelriktaröverspänningslarm (OV).
Det vertikalt lindade korrugerade legeringsbandet ger en betydligt större kylyta än konventionella trådlindade motstånd. I kombination med den ihåliga keramiska kärnan ger den effektiv värmeöverföring, lägre driftstemperaturer och stabil prestanda under frekventa start-stopp-bromscykler.
Designad för att tåla10 gånger märkeffekten i upp till 5 sekunder, motståndet hanterar enkelt de högenergipulser som genereras under nödstopp, tung lastsänkning och snabb motorretardation utan synliga skador.
Konstruerad med hög aluminiumoxid keramisk hårdvara i rostfritt stål och en UL94V-2 flamskyddande beläggning, ger motståndet utmärkt motstånd mot vibrationer, korrosion, damm, fukt och upprepad termisk cykling, vilket säkerställer långsiktig tillförlitlighet i krävande industriella applikationer.
Den förstärkta monteringsenheten i rostfritt stål upprätthåller säkra elektriska anslutningar även under kontinuerliga vibrationer, vilket gör motståndet idealiskt för kranar, valsverk, hissar och annan kraftig inverterdriven utrustning.
Finns med motståndstoleranser på±3 %, ±5 % och ±10 %, CRR-serien täcker effektvärden från50W till 10kWoch stöder anpassade resistansvärden, dimensioner, terminalstilar och monteringskonfigurationer för att möta specifika växelriktarkrav.
Den oorganiska isolerande beläggningen är flamskyddad, rökfri och överensstämmer medUL94V-2krav. Under överbelastningsförhållanden lyser motståndet rött utan att skapa öppna lågor, vilket bidrar till att förbättra driftsäkerheten.
Idealisk för kranar, hissar, hissar, vinschar och lyftplattformar som kräver frekvent acceleration och bromsning samtidigt som växelriktarens prestanda bibehålls.
Lämplig för valsverk, formsprutningsmaskiner, CNC-utrustning, tråddragningsmaskiner, textilmaskiner och annan bearbetningsutrustning med repetitiva bromscykler.
Används ofta i transportbandssystem, automatiserade produktionslinjer, logistikutrustning och lagerautomation för att absorbera regenerativ bromsenergi och förbättra systemets stabilitet.
Rekommenderas för motortestsystem, lastsimuleringsutrustning, laboratorietestbänkar, centrifuger och andra specialiserade industriella tillämpningar som kräver tillförlitlig avledning av bromsenergi.
DUFEW specialiserar sig på utveckling och tillverkning av högkvalitativa kraftelektronikkomponenter, och tillhandahåller pålitliga produkter och integrerade lösningar för industriella användare, distributörer och OEM-kunder.
Moderna produktionsanläggningar, standardiserade tillverkningsprocesser och strikt kvalitetskontroll säkerställer stabil elektrisk prestanda, jämn produktkvalitet och pålitlig långtidsdrift.
Förutom inverterbromsmotstånd erbjuder DUFEW ett omfattande utbud av kraftelektronikprodukter, inklusive reaktorer, bromsenheter, filter, transformatorer, lastbanker och olika industriella motståndslösningar.
Anpassade motståndsvärden, effektklasser, dimensioner, terminalkonfigurationer och monteringsalternativ är tillgängliga baserat på kundens ritningar eller tekniska specifikationer.
Med effektiv produktionsledning och erfaren teknisk support tillhandahåller DUFEW stabila ledtider, snabb teknisk assistans och professionella produktvalstjänster för globala kunder.
| Karakteristisk | Testvillkor | Prestanda |
|---|---|---|
| Dielektrisk motstå spänning | 2500VAC / 50Hz / 60s | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10× märkeffekt i 5 sekunder | Inga synliga skador |
| Lastliv | Cyklisk drift (10s PÅ / 90s AV) | ＞9 000 timmar |
| Fuktig värmebeständighet | 40°C ±2°C, 90--95 % RH, 100 timmar | ΔR ≤ ±(1%R + 0,05Ω) |
| Snabb temperaturcykling | -55°C / 55°C / 155°C, 15 minuter vardera, 5 cykler | ΔR ≤ ±(2%R + 0,05Ω) |
| Värmebeständighet | 350°C i 2 timmar | Ingen synlig missfärgning eller skada |
| Temperaturkoefficient | Nominell belastning vs. initialt motstånd | ＜300 ppm/°C |
| Flammotstånd | 10× märkeffekt i 5 minuter | Lyser rött utan öppen låga |
| Karakteristisk | Testvillkor | Prestanda |
|---|---|---|
| Terminal styrka | 45N / 30 sekunder | Ingen lossning eller synlig skada |
| Vibrationsmotstånd | 5–200Hz, 1g, 98m/s² | Inga synliga strukturella skador |
| Motstånd mot lödvärme | Terminaler nedsänkt i 350±5°C lödning i 3 sekunder | ΔR ≤ ±(1%R + 0,05Ω) |
| Lödbarhet | Terminaler nedsänkt i 235±5°C lödning i 5 sekunder | Lödtäckning ≥95 % |
Obs: Alla prestandadata erhålls under standardlaboratorietestförhållanden i enlighet medGB/T 5792för att säkerställa konsekvent kvalitet och pålitlig produktprestanda.
| Jämförelseobjekt | DUFEW Inverter Korrugerad Resistor | Power Resistor för allmänt bruk |
|---|---|---|
| Primär tillämpning | Designad speciellt för VFD dynamisk bromsning och regenerativ energiavledning | Designad för kontinuerlig effektförlust och allmänna elektriska kretsar |
| Driftsplikt | Korttids, högenergipulsdrift med intermittenta arbetscykler | Kontinuerlig eller stationär drift |
| Urvalsmetod | Motstånd valt enligt växelriktarens specifikationer; effekt beräknad baserat på bromsarbetscykel | Väljs enligt krav på kontinuerlig effektförlust |
| Överbelastningsförmåga | Tål upp till10× märkeffekt i 5 sekunder, idealisk för regenerativ bromsning | Begränsad överbelastningsförmåga; inte lämplig för upprepade högenergipulser |
| Värmeavledning | Korrugerad bandstruktur ger en stor kylyta för effektiv värmeöverföring | Konventionell lindning erbjuder begränsad kylningseffektivitet |
| Driftstemperatur | Yttemperatur upp till300°Cmed350°Cvärmebeständig beläggning | Typiskt nedan200°Cberoende på motståndstyp |
| Spänningsdämpning | Korrugerad lindning hjälper till att minska kopplingsspänningsspikar och förbättrar växelriktarens stabilitet | Ingen optimering för undertryckning av spänningsspikar |
| Mekanisk tillförlitlighet | Rostfria plintar och konsoler ger utmärkt vibrationsmotstånd för tung industriutrustning | Standardkonstruktion avsedd för allmänna elektriska tillämpningar |
| Typiska applikationer | Hissar, kranar, valsverk, servosystem, formsprutningsmaskiner, transportörer | Allmän elektronisk utrustning, strömförsörjning, belysningskretsar och industriella styrsystem |
S: Ett inverterbromsmotstånd är speciellt utformat för att absorbera regenerativ energi som genereras under motorretardation. Till skillnad från standardeffektmotstånd, fungerar den under kortvariga, högenergipulsförhållanden och är optimerad för intermittent bromsverkan snarare än kontinuerlig effektförlust.
S: Motståndsvärdet bör följa växelriktartillverkarens rekommenderade specifikation, medan effektmärket bör väljas enligt bromsfrekvens, bromstid, arbetscykel och motoreffekt. Om du är osäker kan DUFEWs ingenjörsteam rekommendera lämplig modell baserat på din applikation.
A: Det är det i allmänhetrekommenderas inte. Olika växelriktare kan ha olika bromsspänningar och arbetssekvenser. Att dela ett motstånd kan resultera i instabil drift eller otillräcklig bromsprestanda. Om ett delat motstånd krävs måste både resistansvärdet och märkeffekten beräknas noggrant.
A: Ja. Vi tillhandahåller OEM- och ODM-tillverkningstjänster, inklusive anpassade resistansvärden, effektklasser, dimensioner, terminalstilar, monteringsfästen och kompletta lösningar baserade på kundens ritningar eller tekniska specifikationer.
S: Den är designad för standard VFD-bromsapplikationer där hög överbelastningsförmåga och effektiv värmeavledning är de primära kraven. AIcke-induktivt korrugerat motståndrekommenderas för högfrekventa PWM-kretsar, energilagringssystem och applikationer där extremt låg induktans är kritisk.
S: Inverterbromsmotstånd används ofta i hissar, kranar, hissar, valsverk, formsprutningsmaskiner, transportörer, textilmaskiner, automatiserade produktionslinjer, servodrivsystem och utrustning för förnybar energi.
DUFEW ger hög kvalitetInverter korrugerade motståndför industriell automation, förnybar energi och motordrivna tillämpningar över hela världen. Oavsett om du behöver en standardprodukt eller en helt anpassad lösning, är vårt ingenjörsteam redo att stödja ditt projekt med professionella rekommendationer och snabb produktion.
