DUFEW Tubular Resistor är en högeffekts trådlindad komponent byggd med en keramisk rörstruktur som ger elektrisk isolering och effektiv värmeöverföring. Motståndstrådar gjorda av nickel-krom (Ni-Cr), Manganin eller Constantan-legering lindas exakt runt den keramiska kärnan för att uppnå stabilt motstånd, stark överbelastningsförmåga och konsekvent termisk prestanda.
Den keramiska rördesignen förbättrar effekttätheten och kylningseffektiviteten genom att överföra värme genom den interna kärnstrukturen. Efter lindning är motståndet belagt med ett högtemperatur flamskyddande isoleringsskikt för att skydda motståndstråden från oxidation, fukt och miljöpåverkan, vilket hjälper till att upprätthålla stabil drift under industriella förhållanden.
Detta motstånd är lämpligt för industriella krafttillämpningar och används ofta i VFD-bromssystem, motorstartkretsar, lasttestutrustning, svetsmaskiner och andra elektriska system som kräver kontrollerad energiavledning och tillförlitlig termisk prestanda.
Motståndet omvandlar elektrisk energi till värme genom en motståndslegeringstråd lindad runt ett keramiskt rör. Den keramiska kärnan ger isolering samtidigt som den hjälper till att överföra värme till den omgivande miljön för effektiv temperaturkontroll.
Med stabil prestanda under hög ström, kortvarig överbelastning och upprepade kopplingsförhållanden är den lämplig för dynamisk bromsning, motorstart, strömbegränsning, lastsimulering, spänningsfall och energiförbrukning.
| Modellkod | Menande | Beskrivning |
|---|---|---|
| CRR | Produktserie | Rörformigt motstånd |
| 2500W | Nominell effekt | 2500 watt |
| 54,4R | Bedömd motstånd | 54,4 Ω |
| J | Motståndstolerans | J = ±5 % (Valfritt: K = ±10 %, H = ±3 %) |
| Parameter | Specifikation |
|---|---|
| Power Range | 50W–10kW |
| Driftspänning | ≤1200V |
| Motståndsområde | 0,01Ω--1kΩ |
| Motståndstolerans | ±3 %, ±5 %, ±10 % |
| Skyddsbetyg | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flamskyddsmedel | UL 94V-2 |
| Överensstämmelsestandard | GB/T 5792 |
Lindningsstrukturen påverkar direkt motståndets värmeavledningsförmåga, induktans och applikationslämplighet.
Motståndstråden är lindad i ett konventionellt spiralmönster runt det keramiska röret. Denna struktur erbjuder en enkel och ekonomisk lösning för lågfrekventa effektförlustapplikationer där induktans inte är ett kritiskt problem.

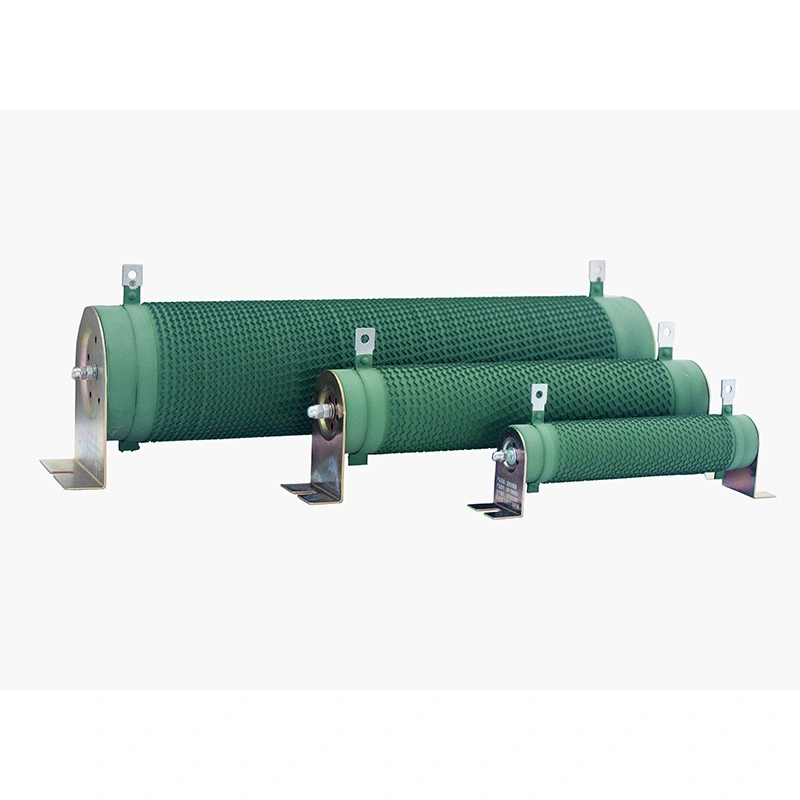

Motståndstråden formas till en korrugerad profil och monteras vertikalt på det keramiska röret. Denna design ökar kylytan avsevärt samtidigt som den minskar parasitisk induktans, vilket gör den idealisk för VFD-bromssystem, pulsbelastningar och applikationer som kräver förbättrad termisk prestanda.
Ger ett permanent motståndsvärde och är lämplig för de flesta industriella standardapplikationer som kräver stabil och underhållsfri drift.
Motståndet kan justeras med hjälp av en rörlig metallklämma eller gängmekanism, vilket möjliggör flexibla motståndsinställningar för utrustningsdriftsättning, testning och applikationer med variabel belastning.
Finns med flera uttagspunkter för att ge olika resistansvärden från ett enda motstånd, vilket gör den lämplig för komplexa elektriska kretsar och flerstegs belastningskontroll.
Tillverkat av högkvalitativ isolerande keramik, ger röret utmärkt dielektrisk hållfasthet, effektiv värmeöverföring, hög mekanisk hållfasthet och enastående motståndskraft mot termisk stöt under kontinuerlig industriell drift.
Tillgänglig i legeringar av nickel-krom (Ni-Cr), Manganin och Constantan, erbjuder motståndstråden stabila elektriska egenskaper, utmärkt överbelastningsförmåga och långvarig motståndsstabilitet under upprepad termisk cykling.
En miljövänlig oorganisk isolerande beläggning skyddar motståndstråden mot oxidation, fukt, damm och korrosion samtidigt som den ger tillförlitlig flamskyddsprestanda i enlighet med UL94V-2 krav.
Det keramiska röret fungerar både som ett isolerande stöd och ett effektivt värmeavledningsmedium, vilket gör att motståndet kan leverera högre effekt inom ett kompakt fotavtryck. Detta gör den idealisk för industriella applikationer där installationsutrymmet är begränsat.
Den höga värmeledningsförmågan hos det keramiska röret möjliggör snabb värmeöverföring från motståndstråden till den omgivande luften. Den vertikala korrugerade lindningen (tillval) ökar kylytan ytterligare, förbättrar kontinuerlig lastprestanda och sänker driftstemperaturen.
Tillverkat med högkvalitativa keramiska material och skyddat av en oorganisk isolerande beläggning med hög temperatur, tål motståndet driftstemperaturer upp till 350°C. Glasemaljbelagda versioner finns tillgängliga för applikationer som kräver temperaturer upp till 375°C.
Motståndet är designat för högströms- och kortvariga överbelastningstillämpningar och ger utmärkt motstånd mot termisk stöt och upprepad pulsbelastning. Den är väl lämpad för motorstart, dynamisk bromsning och belastningstestning.
DUFEW erbjuder fasta, justerbara, multi-terminala, låginduktans, och specialdesignade rörformade motstånd för att möta olika elektriska och mekaniska krav inom olika branscher.
Motståndet kan levereras med en mängd olika monteringsfästen och terminalkonfigurationer, vilket möjliggör bekväm installation i elskåp, lastbanker, testutrustning och industrimaskiner.
Högklassig motståndslegertråd, en hållbar keramisk struktur och en oxidationsbeständig skyddande beläggning säkerställer stabila motståndsvärden, utmärkt termisk stabilitet och förlängd livslängd under krävande driftsförhållanden.
Används i stor utsträckning i svetsmaskiner, industriella styrskåp och elektriska automationssystem för strömbegränsning, spänningsfall och energiförlust.
Lämplig för belastningsbanker, inbränningstestutrustning, batteriurladdningssystem och åldringstester för strömförsörjning där stabil strömavledning krävs.
Används i små och medelstora VFD-bromssystem, motorstartkretsar, servodrivsystem och industriell transmissionsutrustning som kräver tillförlitlig broms- och lastkontroll.
Används i elektrisk mätutrustning, skyddskretsar, ställverk och kontrollpaneler för att ge stabilt motstånd och förbättra kretsens tillförlitlighet.
En idealisk ersättningslösning för underhåll av industriell utrustning, maskinuppgraderingar och OEM-tillverkning, med flexibel anpassning tillgänglig för internationella kunder.
| Karakteristisk | Testvillkor | Prestanda |
|---|---|---|
| Dielektrisk motstå spänning | 2500VAC / 50Hz / 60s | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10× märkeffekt i 5 sekunder | Inga synliga skador |
| Lastliv | Cyklisk drift (10s PÅ / 90s AV) | ＞9 000 timmar |
| Fuktig värmebeständighet | 40°C ±2°C, 90--95 % RH, 100 timmar | ΔR ≤ ±(1%R + 0,05Ω) |
| Snabb temperaturcykling | -55°C / 55°C / 155°C, 15 minuter vardera, 5 cykler | ΔR ≤ ±(2%R + 0,05Ω) |
| Värmebeständighet | 350°C i 2 timmar | Ingen synlig missfärgning eller skada |
| Temperaturkoefficient (TCR) | Nominell belastning vs. initialt motstånd | ＜300 ppm/°C |
| Flammotstånd | 10× märkeffekt i 5 minuter | Lyser rött utan öppen låga |
| Karakteristisk | Testvillkor | Prestanda |
|---|---|---|
| Terminal styrka | 45N / 30 sekunder | Ingen lossning eller synlig skada |
| Vibrationsmotstånd | 5–200Hz, 1g, 98m/s² | Inga synliga strukturella skador |
| Motstånd mot lödvärme | Terminaler nedsänkt i 350±5°C lödning i 3 sekunder | ΔR ≤ ±(1%R + 0,05Ω) |
| Lödbarhet | Terminaler nedsänkt i 235±5°C lödning i 5 sekunder | Lödtäckning ≥95 % |
Obs: Alla prestandadata mäts under standardlaboratorieförhållanden i enlighet med GB/T 5792. Faktisk prestanda kan variera beroende på installationsförhållanden, omgivningstemperatur och driftcykel.
| Jämförelseobjekt | DUFEW Rörmotstånd | Konventionell icke-rörformig effektmotstånd |
|---|---|---|
| Kärnstruktur | Höghållfast keramiskt rör fungerar både som det isolerande stödet och som värmeavledningsmedium | Stödstrukturen är huvudsakligen mekanisk, med relativt begränsad värmeavledningsförmåga |
| Effekttäthet | Högre uteffekt inom samma installationsutrymme tack vare effektiv värmeledning | Lägre effekttäthet på grund av strukturella och kylningsbegränsningar |
| Värmeavledning | Keramiskt rör ger snabb värmeöverföring; valfri korrugerad lindning förbättrar kylningseffektiviteten ytterligare | Värmeavledning beror huvudsakligen på ytan och är i allmänhet mindre effektiv |
| Konfigurationsalternativ | Finns i fasta, justerbara, multi-terminala och låginduktansversioner | Mestadels fasta motståndskonstruktioner med begränsad konfigurationsflexibilitet |
| Mekanisk styrka | Tjockväggig aluminiumoxidkeramisk konstruktion ger utmärkt slagtålighet och långvarig strukturell stabilitet | Tunna keramiska eller filmbaserade strukturer är mer känsliga för sprickor eller skador under transport och installation |
| Underhåll | Slät cylindrisk yta minimerar dammansamling och förenklar rutinmässig rengöring | Oregelbundna ytor kan lättare samla upp damm, vilket kräver oftare rengöring |
| Typiska applikationer | Dynamisk bromsning, motorstart, lastbanker, testutrustning, industriell automation, svetsmaskiner | Elektroniska kretsar för allmänna ändamål och konventionella effektförlustapplikationer |
DUFEW specialiserar sig på design och tillverkning av industriella kraftmotstånd och kraftelektronikkomponenter, och tillhandahåller tillförlitliga produkter för globala OEM-tillverkare, distributörer och industriella användare.
Vår produktportfölj inkluderar rörformade motstånd, korrugerade motstånd, aluminiuminbyggda motstånd, bromsmotståndsbanker, reaktorer, bromsenheter, transformatorer, filter och lasttestsystem.
Varje produkt tillverkas under standardiserade produktionsprocesser och genomgår omfattande elektriska och mekaniska tester före leverans för att säkerställa stabil prestanda och jämn kvalitet.
Vi tillhandahåller anpassade resistansvärden, effektklasser, dimensioner, terminaltyper, lindningsstrukturer och monteringslösningar baserat på kundens ritningar eller applikationskrav.
Med moderna tillverkningsanläggningar och ett erfaret ingenjörsteam levererar DUFEW stabil produktionskapacitet, snabba ledtider och professionell teknisk support genom hela ditt projekt.
S: Ett rörmotstånd är en typ av trådlindat motstånd som använder ett keramiskt rör som sin isolerande kärna. Jämfört med plana eller platta konstruktioner erbjuder den rörformade strukturen bättre värmeavledning, högre effekttäthet, förbättrad mekanisk hållfasthet och större flexibilitet för justerbara eller flerterminalskonfigurationer.
A: Ja. DUFEW tillhandahåller kompletta OEM- och ODM-anpassningstjänster, inklusive motståndsvärden, effektklasser, dimensioner, motståndstrådsmaterial, terminaltyper, monteringsfästen, justerbara strukturer och flerterminalskonfigurationer baserat på dina ritningar eller applikationskrav.
S: Standardversionen har en IP00 öppen konstruktion och är avsedd för installation i elskåp eller utrustning. För hög luftfuktighet eller tuffa driftsmiljöer rekommenderar vi att du väljer en glasemaljbelagd eller speciellt skyddad version, eller använder lämpliga kapslingar och fuktsäkra åtgärder.
S: Ersättningen ska matcha det ursprungliga resistansvärdet, märkeffekt, driftspänning och installationsmått. Om originalmodellen inte är tillgänglig kan DUFEW rekommendera en likvärdig eller uppgraderad lösning baserad på din applikation för att säkerställa säker och tillförlitlig drift.
S: Fasta modeller är idealiska för utrustning med stabila motståndskrav, medan justerbara versioner är bättre lämpade för idrifttagning, testning, lastsimulering och applikationer som kräver motståndsjustering under drift.
S: Det används ofta i motordrivningar, växelriktarbromssystem, svetsutrustning, lastbanker, kraftprovningsutrustning, industriell automation, elektriska kontrollpaneler, batteriurladdningssystem, utrustning för förnybar energi, järnvägssystem och andra tunga industriella applikationer.
DUFEW tillverkar högkvalitativa rörmotstånd för industriell effektkontroll, bromssystem, belastningstestning och energiavledningstillämpningar. Oavsett om du behöver en standardprodukt eller en helt anpassad lösning, är vårt ingenjörsteam redo att ge professionell teknisk support och snabba offerter.
- OEM & ODM tillverkning
- Anpassade motståndsvärden
- Effektvärden från 50W till 10kW
- Justerbar & Multi-Terminal Design
- Anpassade mått och monteringslösningar
- Tekniskt urvalsstöd
- Stabil bulkproduktion
- Världsomspännande leverans
Kontakta DUFEW idag för att diskutera dina applikationskrav och få en skräddarsydd offert.
