Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

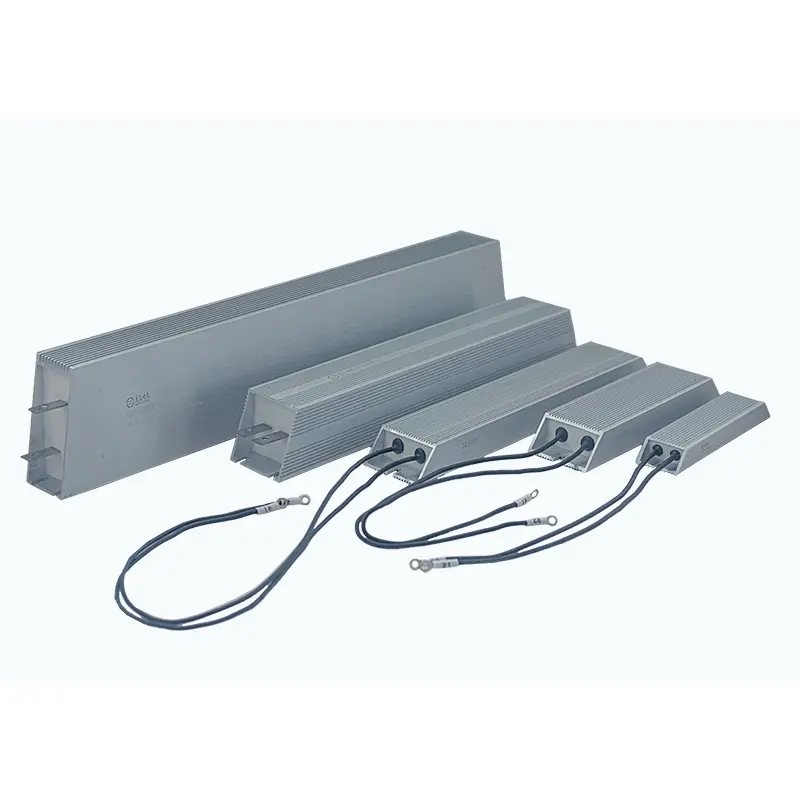

DUFEW Custom-Shaped Aluminium Clad Resistor är en konstruerad lösning utvecklad för industriell utrustning som kräver speciella installationsdimensioner, unika monteringsstrukturer eller anpassade ledningsriktningar.
Till skillnad från standardaluminiumklädda motstånd med fasta dimensioner, kan detta anpassade kraftmotstånd tillverkas enligt din faktiska utrustningslayout, inklusive höljesform, monteringshål, terminalposition och ledningsuttagsriktning.
Med märkeffekter från 50W till 6KW, resistansvärden från 0,01Ω till 120kΩ och toleransalternativ på ±3%, ±5% och ±10%, tillhandahåller DUFEW flexibla OEM-motståndslösningar för automationssystem, motorstyrningsutrustning, transportsystem och speciella industriella applikationer.
Genom att matcha resistordesignen till det befintliga installationsutrymmet kan kunderna undvika omformning av skåpet, minska modifieringskostnaderna och förenkla utrustningsintegration.
Standardmotstånd är designade för standardutrustningslayouter. Många industrimaskiner, specialfordon och skräddarsydda styrsystem har dock begränsat inre utrymme eller oregelbundna monteringspositioner.
DUFEW utvecklar anpassade aluminiumbeklädda motstånd för att lösa dessa utmaningar.
| Särdrag | Kundförmån |
|---|---|
| Anpassad husgeometri | Passar oregelbundna utrustningsutrymmen utan strukturella modifieringar |
| Justerbara monteringshål | Direkt installation utan extra fästen |
| Flexibel ledningsutloppsriktning | Undviker ledningsstörningar inuti styrskåp |
| Helt förseglad aluminiumkonstruktion | Skyddar motståndselement från damm, fukt och vibrationer |
| Optimerad termisk fyllningsteknik | Säkerställer jämn värmeöverföring och förhindrar lokal överhettning |
| OEM teknisk support | Tillhandahåller kundanpassade lösningar från prototyp till massproduktion |
DUFEW tillhandahåller skräddarsydda aluminiumhuskonstruktioner baserat på kundens ritningar, installationskrav och utrustningslayoutförhållanden. Husstrukturen kan anpassas för komplexa installationsmiljöer, inklusive L-formade konfigurationer, förskjutna strukturer, flervinklar, speciella utskurna former och anpassade monteringsbaser.
Denna flexibla designstrategi gör att motståndet kan integreras direkt i kompakta utrustningsutrymmen eller system med begränsade installationsområden, vilket minskar ytterligare modifieringsarbete under monteringen.
Monteringsstrukturen kan modifieras enligt specifika utrustningskrav, inklusive hålavstånd, försänkt djup, antal monteringsöron och fästvinklar.
Genom att optimera monteringsgränssnittet under produktionen hjälper DUFEW kunder att undvika ytterligare adaptrar och uppnå snabbare och mer tillförlitlig installation.
Motståndselementet är tillverkat med högkvalitativ legeringsmotståndstråd exakt lindad på en högtemperaturisolerande kärna. Efter glimmerisolering fylls enheten med kvartssand och speciella termiska bindningsmaterial inuti aluminiumhöljet för att förbättra den totala stabiliteten.
Inkapslingsstrukturen ger:
- Förbättrad värmeledningsförmåga jämfört med luftisolering
- Stabil värmeöverföringsprestanda
- Förbättrad elektrisk isoleringsförmåga
- Minskad risk för lokal överhettning
För att möta olika installationskrav stöder DUFEW flera terminal- och elektrodkonfigurationer, inklusive uttag av rostfritt stål, högtemperaturledningar, sidoutloppskonstruktioner och vinklade utloppsstrukturer.
Dessa anpassade anslutningsalternativ hjälper till att undvika störningar med omgivande komponenter och ger större flexibilitet för systemintegration.
| Designfunktion | Teknisk fördel |
|---|---|
| Specialformat aluminiumskal | Matchar installationsmiljöer för specialutrustning |
| Termisk fyllning av kvartssand | Förbättrar värmeavledningseffektiviteten |
| Legeringstrådlindat element | Ger stabil motståndsprestanda |
| Helt sluten konstruktion | Förbättrar damm- och fuktskydd |
| Värmeavledningskropp i aluminium | Överför snabbt intern värme |
| Anpassad utloppsriktning | Förenklar elektrisk anslutning |
| Parameter | Specifikation |
|---|---|
| Produkttyp | Specialformat motstånd i aluminium |
| Teknologi | Trådlindat strömmotstånd |
| Effektvärde | 50W - 6KW |
| Motståndsområde | 0,01Ω -- 120kΩ |
| Driftspänning | ≤1200V |
| Motståndstolerans | ±3 %, ±5 %, ±10 % |
| Kärnmaterial | Högtemperaturisoleringsmaterial |
| Motståndstråd | Premium legeringsmotståndstråd |
| Material för hölje | Aluminiumlegering |
| Fyllningsmaterial | Termisk förening med kvartssand |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Isolationsmotstånd | ≥100MΩ |
| Dielektrisk styrka | 2500VAC / 60s |
| Flambetyg | UL94V-2 |
| Standard | GB-5792 |
| Testobjekt | Testtillstånd | Prestanda |
|---|---|---|
| Dielektrisk styrka | 2500VAC / 50Hz / 60s | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Kort överbelastning | 10 gånger märkeffekt för 5s | Inga synliga skador |
| Långsiktig belastningstid | Cyklisk funktionstest | >9000h |
| Fuktmotstånd | 40℃±2℃ / 90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Temperatur cykling | -55 ℃ / 55 ℃ / 155 ℃ cykler | Stabil prestanda |
| Värmebeständighet | 350 ℃ / 2 timmar | Inga uppenbara skador |
| Flammotstånd | 10 gånger märkeffekt | Ingen förbränning |
| Industri | Ansökan |
|---|---|
| Industriell automation | Anpassade broms- och skyddskretsar |
| Servosystem | Energiupptagning och dynamisk bromsning |
| Elfordon | Utrymmesbegränsade effektkontrollsystem |
| Specialfordon | Skräddarsydda elektriska layouter |
| Testutrustning | Lastsimuleringssystem |
| Förnybar energi | Applikationer för energiurladdning |
| Hissar & Kranar | Motorbromssystem |
| Marin utrustning | Kompakta elektriska styrsystem |
Anpassningsprocessen börjar med en detaljerad genomgång av kundernas krav, inklusive installationsmått, monteringsposition, effekt, motståndsvärde och ledningsriktning. Dessa specifikationer hjälper till att definiera de grundläggande designkraven för motståndsstrukturen.
Baserat på applikationskraven utvecklar DUFEW-ingenjörer den lämpliga strukturen genom att utvärdera husdesign, värmeavledningsprestanda, terminalkonfiguration och intern fyllningsteknik för att säkerställa tillförlitlig integration med kundens utrustning.
Efter designbekräftelse tillverkas varje motstånd genom standardiserade produktionsprocedurer och genomgår elektriska och mekaniska tester för att verifiera prestanda, säkerhet och tillförlitlighet före leverans.
| Jämförelse | Skräddarsydd lösning | Standard aluminiumbeklädd motstånd |
|---|---|---|
| Design av bostäder | Flexibla huskonstruktioner utvecklade enligt utrustningskrav | Fast rektangulär husdesign |
| Installationskompatibilitet | Kan integreras i oregelbundna eller begränsade installationsutrymmen | Kräver standard monteringsvillkor |
| Monteringskonfiguration | Monteringshål och fästen kan justeras utifrån utrustningens layout | Fasta monteringsmått |
| Terminalarrangemang | Flera terminal- och ledningsriktningar tillgängliga | Standard terminalkonfiguration |
| Integration av utrustning | Minskar ytterligare modifieringsarbete under installationen | Kan kräva justeringar av befintliga utrustningsstrukturer |
| Användningsområde | Lämplig för specialmaskiner och kundanpassad industriutrustning | Lämplig för allmänna industriella applikationer |
En skräddarsydd lösning rekommenderas när utrustningen har begränsat installationsutrymme, oregelbundna monteringspositioner eller speciella anslutningskrav. Det tillåter motståndet att passa befintliga systemkonstruktioner utan större strukturella förändringar.
Nej. DUFEW använder optimerade interna fyllnings- och termiska överföringsstrukturer för att upprätthålla jämn värmefördelning och minska risken för lokal överhettning under drift.
DUFEW stöder anpassning baserat på applikationskrav, inklusive:
- Husform
- Monteringsmått
- Effektvärde
- Motståndsvärde
- Terminaltyp
- Ledande riktning
- Installationsstruktur
Standardmodeller är lämpliga för vanliga installationsmiljöer, medan skräddarsydda konstruktioner ger större flexibilitet för utrustning med speciella utrymmesbegränsningar, monteringskrav eller ledningslayouter.
