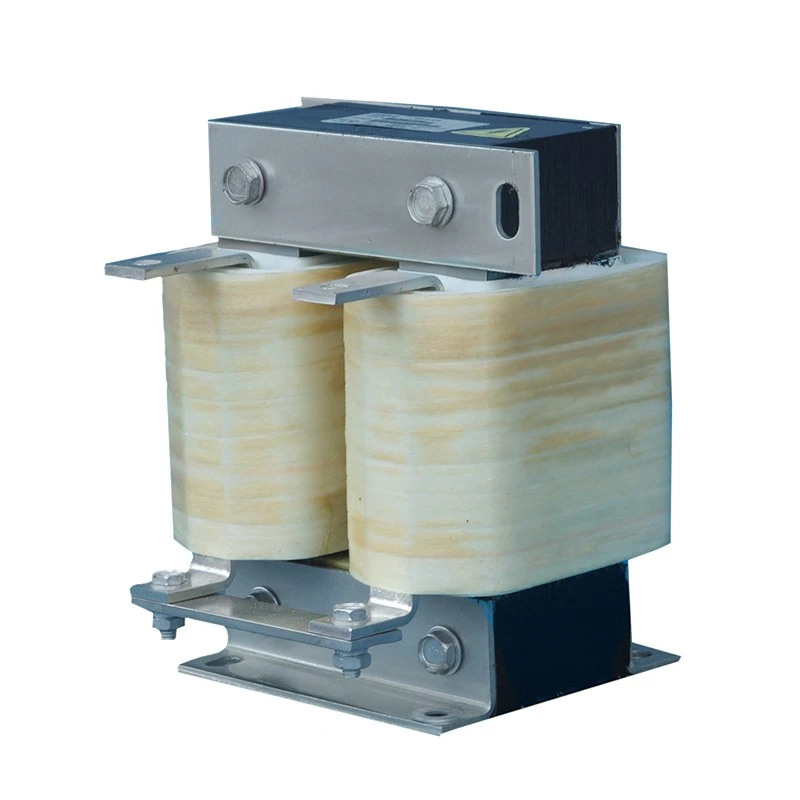

DC-länkreaktor

I högeffekts VFD och effektomvandlingssystem omvandlar likriktarsteget växelström till likström innan växelriktarsektionen matas. Under denna omvandlingsprocess kan DC-bussströmmen innehålla rippelkomponenter orsakade av likriktaregenskaper, lastfluktuationer och regenerativ drift.

Dufew Electric DC Link Reactor är installerad i serie mellan likriktar- och växelriktarsektionerna på DC-busskretsen. Genom att tillhandahålla induktiv energilagring jämnar den ut strömvariationer, upprätthåller kontinuerligt likströmsflöde och minskar elektrisk påfrestning på likströmskondensatorer och krafthalvledarenheter.

Till skillnad från konventionella växelströmsreaktorer är den speciellt utformad för kontinuerlig likströmsdrift. Den segmenterade magnetiska strukturen med luftgap förbättrar DC-förspänningsmotståndet, minskar risken för magnetisk mättnad och upprätthåller stabil induktansprestanda under långvarig industriell drift.

Dufew använder kallvalsade kiselstålkärnor med låga förluster, klass F-isoleringssystem, precisionslindningsprocesser och vakuumimpregneringsteknik för att uppnå tillförlitlig värmeprestanda, isoleringshållfasthet och mekanisk stabilitet.

Hur DC Link Reactor förbättrar systemets tillförlitlighet

1. Minska DC Current Ripple och förbättra bussstabiliteten

Under AC-DC-omvandling kan spänningsfluktuationer från likriktarsteget införa rippelström i DC-bussen. Reaktorn jämnar ut likströmsvågformen, minskar rippelkomponenter och förbättrar växelriktarens ingångsstabilitet samtidigt som den hjälper till att minska stressen på DC-busskondensatorer. Detta är särskilt fördelaktigt för drivsystem med hög effekt som kräver en stabil DC-energiförsörjning.

2. Upprätthåll ett kontinuerligt DC-strömflöde

I applikationer med fluktuerande belastningar eller instabila effektförhållanden kan överdriven strömpulsering påverka växelriktarens funktion. Genom att minska strömdiskontinuiteten och bibehålla en mer kontinuerlig likriktarström, stöder reaktorn stabil växelriktaromkoppling och hjälper till att minska onormala driftsförhållanden under dynamisk drift.

3. Skydda DC-busskondensatorer och strömkomponenter

Hög rippelström kan påskynda åldrande av DC-kondensatorer och öka termisk stress på kraftkomponenter. Den optimerade konstruktionen begränsar strömpulsering och minskar pulsspänningen på kondensatorer, vilket hjälper till att förbättra tillförlitligheten hos DC-busskomponenter och förlänga livslängden för det totala drivsystemet.

4. Förbättra ineffektfaktorprestanda

Genom att jämna ut likströmsegenskaperna kan reaktorn förbättra omvandlarsystemets elektriska prestanda. Minskad strömförvrängning bidrar till bättre energiutnyttjande och förbättrad kompatibilitet med elsystem med hög effekt.

Kärna strukturella designfunktioner

Segmenterad Air-Gap Core Design för DC Bias Resistance

Kontinuerlig likström producerar ett enkelriktat magnetfält som kan få konventionella magnetiska kärnor att närma sig mättnad. Dufew antar en segmenterad kärnstruktur med luftgap för att minska risken för DC-mättnad samtidigt som stabil induktans och effektiv strömutjämningsprestanda bibehålls. Denna design stöder tillförlitlig drift under kontinuerliga DC-belastningar.

Lågförlust lindningsstruktur

Lindningsstrukturen är optimerad för likströmsdrift med hög ström, vilket hjälper till att minska likströmsmotståndsförluster och temperaturökning samtidigt som den bibehåller stabil elektrisk prestanda och effektiv värmehantering. För högströmstillämpningar kan folielindningsstrukturer också tillhandahållas för att minska den totala storleken och förbättra värmeavledning.

Vakuumimpregnering isoleringssystem

Vakuumimpregneringsprocessen stärker isoleringssystemet och förbättrar fuktbeständighet, mekanisk styrka och vibrationsbeständighet. I kombination med den optimerade strukturella designen stöder den tillförlitlig långtidsdrift samtidigt som den bibehåller låga elektromagnetiska vibrationer och bullernivåer på ≤65dB under standardtestförhållanden.

Typiska applikationer

Rekommenderade urvalsvillkor

En DC Link Reactor rekommenderas när:

Tekniska specifikationer

Modellnummer Förklaring

Exempel: CDL-600-0600-EIDA

DC Link Reactor vs AC Reactor

Tillverkningskapacitet och kvalitetssäkring

Dufew Electric är specialiserad på tillverkning av kraftelektronikkomponenter inklusive reaktorer, bromsmotstånd, transformatorer och anpassade elektriska lösningar.

Dufews tillverkningsprocess omfattar bearbetning av magnetisk kärna, precisionslindning, vakuumimpregnering, högtemperaturhärdning och elektrisk prestandatestning. Varje steg kontrolleras för att bibehålla konsekventa elektriska egenskaper och pålitlig produktkvalitet.

Kvalitetsinspektion täcker isolationsresistans, motstå spänning, induktans, temperaturökning och utseende. Dessa tester verifierar reaktorns elektriska prestanda, isoleringstillförlitlighet, termiska egenskaper och övergripande tillverkningskvalitet.

För olika projektkrav tillhandahåller Dufew OEM-tillverkning och anpassad elektrisk design, tillsammans med ingenjörskonsultation och teknisk dokumentation. Detta gör att produkten kan anpassas till specifika elektriska parametrar, installationsförhållanden och systemtillämpningar.

FAQ

F1: Var är en DC Link-reaktor installerad?

En DC-länkreaktor är installerad i DC-busskretsen mellan likriktar- och växelriktarsektionerna i en VFD eller ett effektomvandlingssystem. Det hjälper till att jämna ut likströmsfluktuationer, minska rippelkomponenter och förbättra likströmsbussens stabilitet.

F2: Vad är skillnaden mellan denna produkt och en AC-reaktor?

Den största skillnaden är applikationskretsen. En AC-reaktor används i AC-kretsar för att minska övertoner, begränsa strömpåverkan och förbättra strömkvaliteten. Denna produkt är designad för DC-busstillämpningar för att jämna ut strömrippel och skydda komponenter på DC-sidan.

F3: Varför kräver denna produkt en design med luftgap?

Kontinuerlig likström kan skapa magnetisk förspänning i kärnan. Den segmenterade luftgapstrukturen hjälper till att förhindra magnetisk mättnad, bibehålla stabil induktans och säkerställa tillförlitlig drift under DC-förhållanden.

F4: Kan Dufew anpassa specifikationer för olika applikationer?

Ja. Dufew tillhandahåller skräddarsydda lösningar inklusive spänningsklassning, strömkapacitet, induktansvärde, lindningsmaterial, installationsstruktur och mekaniska dimensioner enligt olika systemkrav.
