Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

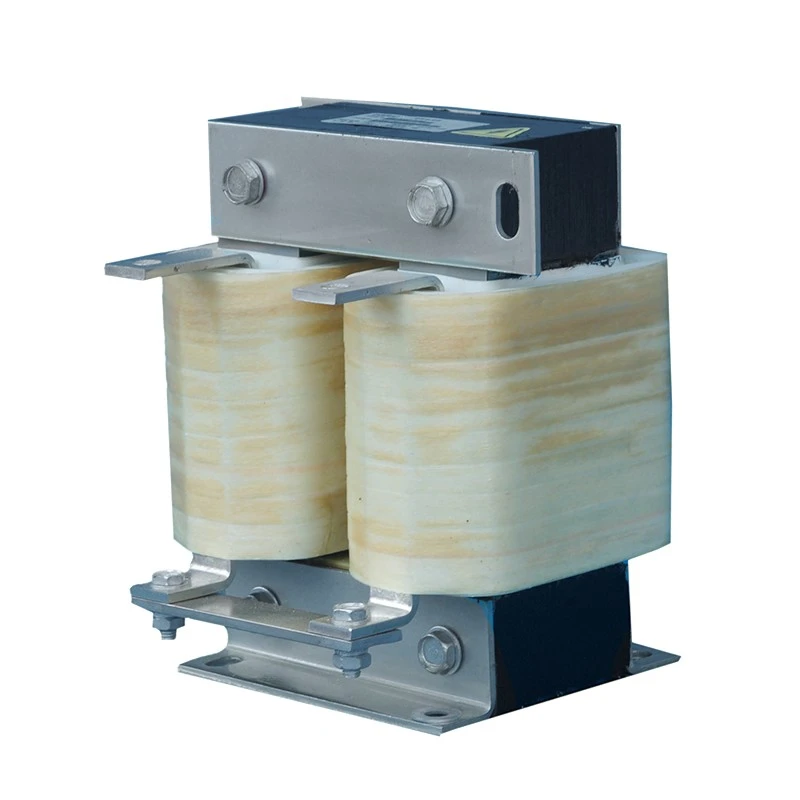

VFD DC-länkreaktorn är seriekopplad inom den mellanliggande DC-busskretsen mellan likriktarbryggan och växelriktarsteget i ett VFD-system.
Under AC-till-DC-konvertering kan likriktardrift och lastvariation introducera strömrippel och elektriska fluktuationer i DC-bussen. Reaktorn använder induktiva energilagringsegenskaper för att jämna ut strömförändringar, upprätthålla kontinuerligt likströmsflöde och förbättra stabiliteten hos växelriktarens strömförsörjning.
Till skillnad från vanliga AC-reaktorer är DC Link-reaktorer konstruerade för att fungera under kontinuerliga DC-strömförhållanden. Dufew använder en likströmsförspänningssäker segmenterad magnetisk struktur med luftgap för att bibehålla stabil induktans och minska risken för magnetisk mättnad.
Reaktorn har:
- Lågförlust kallvalsad kiselstålkärna för minskad magnetisk förlust
- Segmenterad luftgapstruktur för stabil DC-drift
- Klass F isoleringssystem för tillförlitlighet vid hög temperatur
- Vakuumimpregneringsprocess för mekanisk styrka och fuktbeständighet
- Koppar- eller aluminiumlindningsalternativ för olika strömkrav
Dessa designegenskaper gör Dufew DC Link-reaktorer lämpliga för VFD-system som kräver stabil DC-bussprestanda, lång livslängd och tillförlitlig drift.
Likriktarsteget genererar naturligt rippelkomponenter i likströmmen. En DC-länkreaktor jämnar ut strömvågformen, minskar rippelströmmen och hjälper till att upprätthålla kontinuerlig strömledning, vilket ger en mer stabil ingång till växelriktaren. Detta minskar fluktuationer i DC-strömförsörjningen och stöder konsekvent motordrift.
Överdriven rippelström kan öka kondensatoruppvärmningen och påskynda komponentåldring. Genom att minska laddningsspänningen och den termiska belastningen på DC-busskomponenter kan reaktorn hjälpa till att förlänga kondensatorns livslängd, förbättra den övergripande tillförlitligheten av komponenter och minska underhållskraven.
Industriell utrustning fungerar ofta under frekventa accelerationer, inbromsningar och lastbyten. Reaktorn hjälper till att upprätthålla stabil växelriktardrift och minskar den elektriska påverkan av snabb lastvariation, samtidigt som den stöder tillförlitlig drift av krafthalvledarenheter.
Genom att förbättra DC-bussens egenskaper och minska strömdistorsion hjälper reaktorn till att optimera effektutnyttjandet och begränsa inverkan av övertoner. Detta gör den lämplig för industriella drivsystem med hög effekt där stabil elektrisk prestanda krävs.
Kontinuerlig likström kan producera magnetisk förspänning och öka risken för härdmättnad i konventionella reaktorkonstruktioner. Dufews segmenterade luftgap-teknologi ger stabilare induktans och förbättrad magnetisk linjäritet, vilket hjälper till att minska mättnadsrisken och bibehålla tillförlitlig drift under kontinuerliga DC-förhållanden.
Lindningsstrukturen är designad för högströms DC-drift och kan använda koppar- eller aluminiumledare enligt applikationskrav. Låg motståndsförlust och kontrollerad temperaturhöjning bidrar till stabil långsiktig prestanda. För högströmsmodeller kan folielindningsstrukturer också användas för att förbättra värmeavledning samtidigt som en kompakt installationsdesign bibehålls.
Vakuumimpregneringsprocessen stärker isoleringssystemet och förbättrar mekanisk stabilitet, fuktbeständighet och vibrationsbeständighet. Denna behandling hjälper till att bibehålla tillförlitlig elektrisk och mekanisk prestanda under långvarig industriell drift.
Dufews DC Link Reactor-lösningar används i stor utsträckning i industriell kraftomvandling och motordrivsystem.
| Ansökan | Huvudkrav |
|---|---|
| Drivsystem med variabel frekvens | Minska DC-rippel och förbättra drivenhetens tillförlitlighet |
| Servodrivsystem | Förbättra DC-bussstabiliteten under dynamisk drift |
| Hissar | Stöd frekventa accelerations- och bromscykler |
| Hamnkranar och lyftutrustning | Förbättra tillförlitligheten under tunga belastningsförhållanden |
| Valsverk | Minska elektrisk stress under kontinuerlig drift |
| Formsprutningsmaskiner | Förbättra motorns stabilitet |
| Tråddragningsmaskiner | Upprätthåll jämn kraftöverföring |
| Textilmaskiner | Stöd stabil långsiktig drift |
| Testa system | Förbättra elektrisk konsistens |
En DC-länkreaktor rekommenderas när VFD-systemet upplever:
| Systemtillstånd | Rekommenderat syfte |
|---|---|
| Frekvent likströmsfluktuation | Minska rippelströmmen |
| Spänningskälla VFD med kondensatorfiltrering | Skydda DC-busskondensatorer |
| Transformatorförsörjning med stor kapacitet | Förbättra kraftstabiliteten |
| Trefas spänningsobalans | Minska elektrisk stress |
| Frekvent acceleration och retardation | Förbättra växelriktarens tillförlitlighet |
| Höga krav på strömkvalitet | Minska harmonisk påverkan |
Exempel: CDL-600-0600-EIDA
| Koda | Beskrivning |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Spänningsnivå (600 = 690VDC) |
| 0600 | Märkström (0600 = 600A, 2500 = 2500A) |
| EI | Kärnstruktur (EI = trefaskärna, UI = enfasig kärna) |
| D | Installationsstruktur (D = Vertikal installation, W = Horisontell installation) |
| A | Lindningsmaterial (A = aluminium, C = koppar) |
| Parameter | Specifikation |
|---|---|
| Produkttyp | VFD DC-länkreaktor |
| Installationsposition | DC-busskrets mellan likriktare och växelriktare |
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / Anpassad upp till 500Hz |
| Märkström | 5A - 3800A |
| Spänningsfall | 0,5 % / 1 % / 2 % / 4 % |
| Överbelastningsförmåga | 1,5 gånger märkström i 60 sekunder, intervall 1 timme |
| Dielektrisk styrka | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationsmotstånd | ≥100MΩ vid 1000VDC |
| Skyddsgrad | IP00 / IP20 |
| Isoleringsklass | Klass F (155 ℃) |
| Flamskyddsklass | UL94V-2 |
| Bullernivå | ≤65dB (testad på 1 meter horisontellt avstånd) |
| Serviceliv | ≥15 år |
| Tillämpliga standarder | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric specialiserar sig på anpassade kraftelektronikkomponenter, inklusive DC Link-reaktorer, AC-reaktorer, bromsmotstånd, transformatorer och relaterade elektriska lösningar.
Med professionell ingenjörskapacitet och kontrollerade tillverkningsprocesser tillhandahåller Dufew tillförlitliga reaktorlösningar för VFD-system, industriell automation och kraftomvandlingstillämpningar.
Dufews produktion inkluderar:
- Precisionsbearbetning av kiselstålkärna
- Tillverkning av segmenterad magnetisk struktur med luftgap
- Tillverkning av koppar- och aluminiumlindningar
- Vakuumimpregneringsbehandling
- Högtemperaturhärdningsprocess
- Test av elektrisk prestanda
Varje reaktor genomgår strikta inspektionsprocedurer, inklusive:
| Besiktningsobjekt | Ändamål |
|---|---|
| Test av isolationsresistans | Verifiera isoleringens tillförlitlighet |
| Dielektrisk tål testning | Bekräfta elsäkerhetsprestanda |
| Induktanstestning | Säkerställ erforderliga reaktoregenskaper |
| Test av temperaturstegring | Verifiera termisk prestanda |
| Bullertestning | Kontrollera driftljudnivån |
| Utseendebesiktning | Bekräfta tillverkningskvalitet |
Dufew tillhandahåller skräddarsydda lösningar baserade på märkspänning, strömområde, induktans, spänningsfall, installationsstruktur, skåputrymme och krav på lindningsmaterial. Designen kan anpassas till olika elektriska och mekaniska förhållanden för att säkerställa korrekt integration med kundens drivsystem.
Tjänsterna omfattar OEM-tillverkning, skräddarsydd reaktordesign, teknisk dokumentation och applikationsteknisk support, vilket hjälper kunder att hantera specifika projektkrav från produktval till systemintegration.
Dufews produkter tillverkas enligt erkända industristandarder och kvalitetskrav.
Tillämpliga standarder inkluderar:
| Standard | Beskrivning |
|---|---|
| ISO 9001 | Kvalitetsledningssystem |
| IEC289:1987 | Reaktorstandard |
| GB10229-88 | Reaktorstandard (motsvarar IEC289:1987) |
| JB9644-1999 | Reaktor för elektriska halvledare |
| CE | Krav på produktöverensstämmelse |
Dufew tillhandahåller förpackningslösningar av exportstandard för att säkerställa säker transport och pålitlig produktprestanda.
- Fuktbeständigt skydd
- Stöttålig fixeringsstruktur
- Förstärkta exportträhus för stora reaktorer
- Produktetiketter och tekniska dokument
- Inspektionsprotokoll före leverans
Varje enhet inspekteras före leverans för att säkerställa att elektriska parametrar och mekaniska krav uppfyller kundens specifikationer.
Dufew stödjer:
- Batchproduktion
- OEM-projekt
- Internationell frakt
- Anpassade förpackningskrav
| Jämförelsedimension | VFD DC-länkreaktor | Standard trefas AC-reaktor |
|---|---|---|
| Installationsposition | Installerad i DC-bussektionen mellan likriktare och växelriktare | Installerad på AC-ingångssidan eller AC-utgångssidan av VFD-system |
| Magnetisk kärndesign | Segmenterad luftgap-kärna designad för DC-ström med AC-rippelkomponenter | Konventionell magnetisk kärna designad för symmetriskt AC magnetiskt flöde |
| Huvudfunktion | Jämna likströmsrippel, förbättra DC-bussstabiliteten, minska stressen på DC-komponenter | Minska AC-övertoner, begränsa överspänningsströmmen och förbättra AC-vågformens kvalitet |
| Driftskick | Fungerar under DC-förspänningsförhållanden och kräver mättnadsbeständig design | Fungerar under alternerande magnetiska AC-förhållanden |
| Typical Application Value | Skyddar DC-kondensatorer och förbättrar växelriktarens driftsstabilitet | Förbättrar strömkvaliteten på AC-sidan och skyddet på motorsidan |
En DC-länkreaktor är installerad i DC-busskretsen för att jämna ut strömfluktuationer och minska pulsspänningen på DC-komponenter. En AC-reaktor är installerad på AC-sidan för att styra ingångsövertoner eller utgående elektrisk stress. Deras installationspositioner och designkrav är olika.
Det rekommenderas för VFD-system med hög effekt, betydande likströmsrippel, frekventa belastningsändringar eller tillämpningar som kräver förbättrad DC-bussstabilitet.
Genom att begränsa rippelströmmen och minska laddningsströmfluktuationerna sänker reaktorn den termiska och elektriska belastningen på DC-kondensatorer, vilket hjälper till att förbättra deras tillförlitlighet och livslängd.
Ja. Dufew stöder anpassning av märkspänning, strömkapacitet, induktansvärde, spänningsfall, lindningsmaterial, dimensioner och installationskonfiguration enligt projektkrav.
Dufew Electric tillhandahåller skräddarsydda DC Link Reactor-lösningar för industriella VFD-system, kraftomvandlingsutrustning och automationsapplikationer.
Med professionell ingenjörskapacitet, avancerade tillverkningsprocesser och strikt kvalitetskontroll hjälper Dufew kunder att förbättra DC-bussstabiliteten, minska elektrisk stress och uppnå tillförlitlig långtidsdrift.
Kontakta Dufew Electric för skräddarsydd reaktordesign, OEM-samarbete och projektstöd.
