Ett frekvensomriktarfilter är installerat runt en frekvensomriktare för att kontrollera elektriska störningar som genereras under motorvarvtalsreglering.
En typisk koppling är:
Strömförsörjning → Ingångsfiltrering → VFD → Utgångsfiltrering → Motor
De två sektionerna tar upp olika delar av drivsystemet.
Ingångsfiltrering kontrollerar elektromagnetiska störningar mellan VFD och kraftnätet.
Utgångsfiltrering dämpar högfrekventa komponenter som produceras av PWM-omkoppling innan de når motorn via kabeln.
Denna konfiguration är avsedd för applikationer där både EMI-effekter på effektsidan och högfrekvenseffekter på motorsidan måste beaktas.
Det skiljer sig från ett konventionellt EMI-filter, som endast filtrerar anslutningen mellan strömförsörjningen och frekvensomriktaren.
Omkopplingsenheter inuti en VFD genererar högfrekventa elektriska komponenter som kan färdas genom strömförsörjningen och påverka annan utrustning på samma distributionssystem. Ingångssektionen använder magnetiska och kapacitiva komponenter för dämpning i common-mode och differentialmode, vilket kan inkludera common-mode-drossel, induktiva komponenter i differentialmod, X-kondensatorer, Y-kondensatorer och resistorer.
Ingångssektionen är avsedd för genomförd EMI-undertryckning och ersätter inte ett dedikerat harmonisk kompensationssystem där specifika lågfrekventa THD-krav gäller.
En VFD producerar en PWM-utgångsvågform med snabba spänningsövergångar. Med långa motorkablar kan fördelad kapacitans och impedans påverka spänningsvågformen vid motorterminalerna. Utgångssektionen dämpar högfrekventa komponenter och kan hjälpa till att reducera dv/dt på motorsidan, reflekterade vågeffekter, motorlindningsisoleringsspänningar och visst högfrekvent motorljud.
Faktisk prestanda beror på VFD-omkopplingsegenskaper, kabellängd och konstruktion, motorisolering, jordning och vald filterkonfiguration.
Inte varje VFD-installation kräver både in- och utfiltrering.
Den nödvändiga konfigurationen beror på problemet som åtgärdas.
| Applikationsvillkor | Typiskt filtreringsövervägande |
|---|---|
| VFD-störning kommer in i kraftnätet | EMI-filter på ingångssidan |
| Störningar som påverkar närliggande styrutrustning | EMI-filter på ingångssidan |
| Lång motorkabel | Filtrering på utgångssidan kan krävas |
| Hög motorsida dv/dt | Filtrering på utgångssidan |
| Bekymmer med reflekterad vågspänning | Filtrering på utgångssidan |
| Störningar på både effektsidan och motorsidan | Integrerat in/utgångsfilter |
Denna distinktion är viktig vid produktval. Filtret bör specificeras enligt det faktiska elektriska problemet snarare än installerat bara för att en VFD finns.
Dufew Electric kombinerar in- och utgångsfiltreringskretsarna i en enhet.
De två sektionerna har separata elektriska vägar och terminalområden för anslutning till strömförsörjning, VFD och motor.
Filtreringsnätverket kan innehålla:
- Common-mode magnetiska komponenter
- Induktiva komponenter i differentialläge
- X kondensatorer
- Y kondensatorer
- Dämpningsmotstånd
- Andra komponenter som krävs av den valda konfigurationen
Den integrerade konstruktionen minskar behovet av att installera två separata filterhus när både in- och utgångsfiltrering krävs.
Det faktiska interna arrangemanget beror på produktklassificeringen och konfigurationen.
| Parameter | Specifikation |
|---|---|
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / upp till 500Hz |
| Märkström | 5A--1600A |
| Dielektrisk styrka, linje till linje | 1500VDC / 60s |
| Dielektrisk styrka, linje till jord | 2500VDC / 60s |
| Isolationsmotstånd | >100MΩ vid 1000VDC |
| Överbelastningsförmåga | 1,4 × märkström i 1 minut |
| Minsta överbelastningsintervall | 15 minuter |
| Maximal kabellängd* | 400m skärmad / 300m oskärmad |
| Skyddsgrad | IP00 / IP20 |
| Isoleringsklass | T40/F (155°C) |
| Flamskyddsklass | UL94V-2 |
| Produktstandard | GB/T 15287/8 |
* Maximal kabellängd är applikationsberoende och bör verifieras enligt VFD-utgångsegenskaper, motor, kabeltyp, jordningsarrangemang och vald filtermodell.

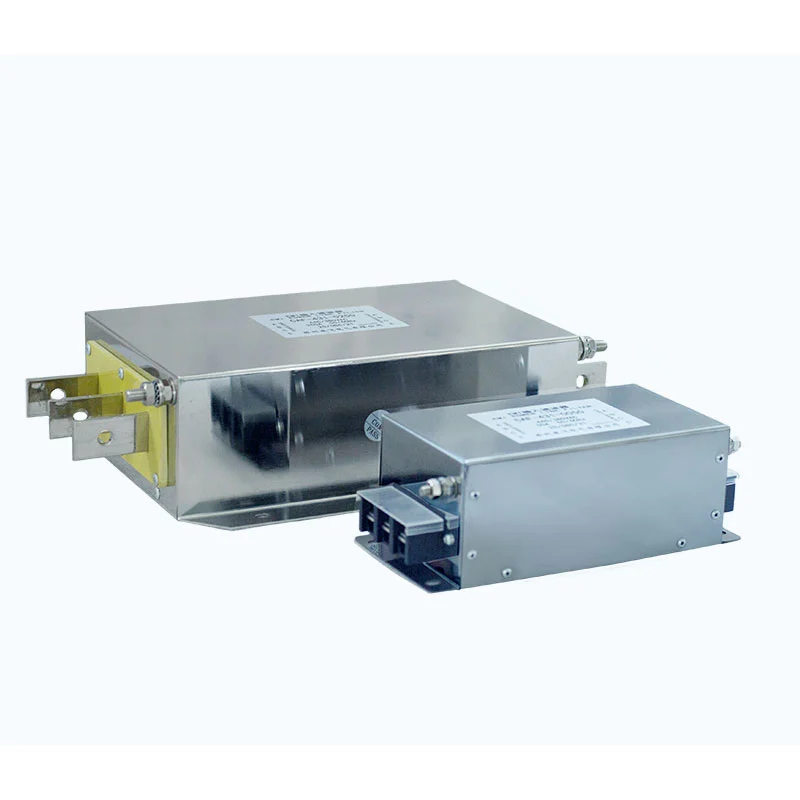

En typisk Dufew-filtermodell är: CAF-4 3 1-0010
| Koda | Beskrivning |
|---|---|
| CAF | Dufew elfilterserie |
| 4 | Spänningsklass; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Faskonfiguration; 3 = three-phase, 1 = single-phase |
| 1 | Filterkategori; 1 = ingångsfilter, 2 = utgångsfilter |
| 0010 | Märkström; 0010 = 10A |
För den integrerade in-/utgångskonfigurationen ska den tillämpliga modellkoden bekräftas mot motsvarande produktritning och specifikation.
| Ansökan | Huvudkrav | Filtreringsfunktion |
|---|---|---|
| Drivsystem med variabel frekvens | Styr EMI som genereras under VFD-drift | EMI-undertryckning på ingångssidan och högfrekvensfiltrering på utgångssidan |
| Servodrivsystem | Minska elektriska störningar runt servoutrustning | EMI-kontroll på ingångssidan och filtrering på motorsidan på utgångssidan |
| Industriell motorstyrning | Förbättra EMC-prestanda hos motordrivsystem | Undertryck ledningsstörningar och högfrekventa omkopplingskomponenter |
| CNC-maskiner och verktygsmaskiner | Minska störningar som påverkar styr- och drivutrustning | Input EMI-filtrering och dv/dt-reduktion på utgångssidan |
| Långa motorkabelinstallationer | Kontrollera effekterna av reflekterade vågor och högfrekventa spänningar | Filtrering på utgångssidan mellan VFD och motor |
| Transportör-, pump- och fläktsystem | Minska störningar från motordrift med variabel hastighet | EMI-undertryckning på ingångssidan och vid behov utfiltrering |
| Industriell automationsutrustning | Begränsa interferens mellan drivsystem och närliggande elektronik | Common-mode och differential-mode-filtrering |
| Tillverkningsutrustning | Åtgärda störningar på både effektsidan och motorsidan | Integrerad in- och utgångsfiltrering |
Obs: Den nödvändiga filterkonfigurationen beror på VFD, motor, kabellängd, EMC-förhållanden och det specifika störningsproblemet. Inte varje VFD-applikation kräver både in- och utfiltrering.
| Valparameter | Information som krävs | Ändamål |
|---|---|---|
| VFD-modell | Tillverkare och modellnummer | För att bestämma tillämplig in-/utgångskonfiguration |
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC | För att matcha filterspänningen med drivsystemet |
| Märkström | VFD ingångs- eller utgångsström | För att bestämma önskad filterströmklassificering |
| Motorkraft | kW eller HP | För att utvärdera filterkraven på motorsidan |
| Motorns märkspänning | Motorns driftspänning | För att verifiera kompatibilitet på utgångssidan |
| Motorkabellängd | Faktisk kabellängd i meter | Viktigt för att utvärdera dv/dt och reflekterade vågeffekter |
| Kabeltyp | Skärmad eller oskärmad; kabelkonstruktion där tillgänglig | För att bedöma EMC- och högfrekvensegenskaper |
| Växlingsfrekvens | VFD-bärvåg/växlingsfrekvens, om tillgänglig | Hjälper till att utvärdera kraven på högfrekvensfiltrering |
| Installationsmiljö | Styrskåp, maskin, produktionslinje etc. | För att fastställa installations- och EMC-överväganden |
| Interferenstillstånd | EMI, motorbrus, dv/dt, reflekterad våg, närliggande utrustningsstörningar, etc. | För att identifiera om ingångsfiltrering, utgångsfiltrering eller en integrerad konfiguration är lämplig |
| Jordningsarrangemang | Jordning och kabelskärmningsmetod | Viktigt för effektiv störningskontroll av hög frekvens |
För en preliminär utvärdering kan kunder tillhandahålla:
VFD-modell + märkspänning + märkström + motoreffekt + motorkabellängd + kabeltyp + kopplingsfrekvens + observerad störning
Denna information är i allmänhet mer användbar för filterval än att specificera filtret enbart med motoreffekt.
Korrekt installation är viktig eftersom högfrekventa störningar kan kringgå en del av filtreringskretsen genom olämpliga ledningar.
Anslut ingångssektionen mellan strömförsörjningen och VFD.
Anslut utgångssektionen mellan VFD och motor.
Ingångs- och utgångsterminaler måste anslutas enligt produktens kopplingsschema och får inte bytas ut.
Kablar på kraftsidan och motorsidan ska dras separat.
Undvik långa parallella löpningar mellan filteringångs- och utgångsledare, eftersom elektromagnetisk koppling kan minska filtreringseffektiviteten.
Filtret bör jordas enligt gällande elinstallationskrav och VFD-tillverkarens EMC-instruktioner.
För högfrekventa störningar föredras i allmänhet en kort, lågimpedans jordningsväg.
Där skärmad motorkabel används ska kabelskärmen termineras enligt VFD-tillverkarens EMC-krav.
Innan du sätter igång systemet, kontrollera:
- Filterspänning och strömmärke
- Terminalanslutningar
- Jordning
- In-/utgångskabeldragning
- Motoranslutning
- Mekanisk montering
Efter installationen, verifiera normal VFD och motordrift och kontrollera det ursprungliga interferenstillståndet.
Dufew Electric tillverkar kraftelektronikkomponenter inklusive motstånd, bromssystem, reaktorer, filter, transformatorer och anpassade elektriska komponenter. Variable Frequency Drive Filter tillverkas enligt den elektriska konfigurationen och tillämpningen.
Produktionsprocessen omfattar vanligtvis komponentinspektion, magnetisk komponentbearbetning, lindning och isolering, filtermontering, elektrisk testning, slutinspektion och förpackning. Beroende på produktkonfigurationen kan kvalitetskontroller omfatta komponentspecifikation, lindning, isolering, terminaler, isolationsresistans, dielektrisk hållfasthet, elektrisk prestanda och dimensioner.
Produktspecifika ritningar, testprotokoll och tekniska dokument kan tillhandahållas enligt projektets krav.

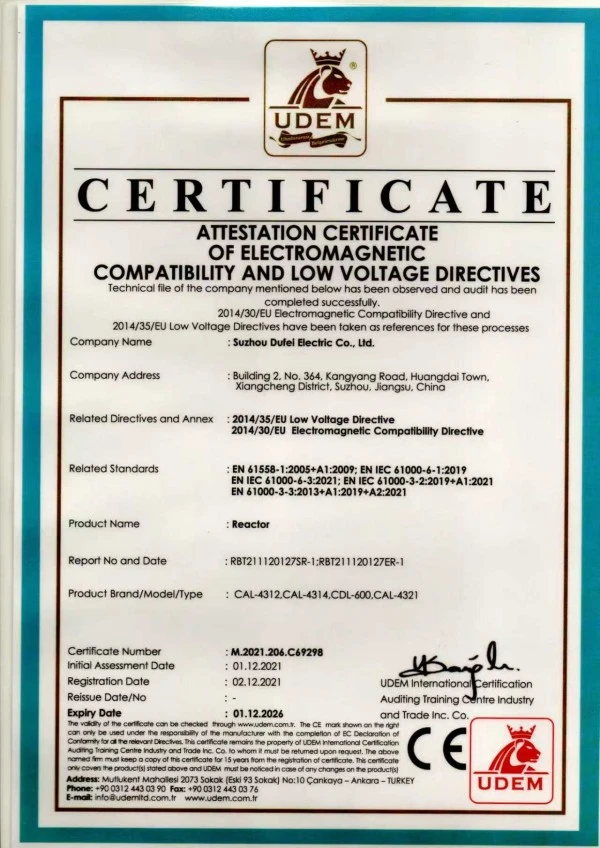

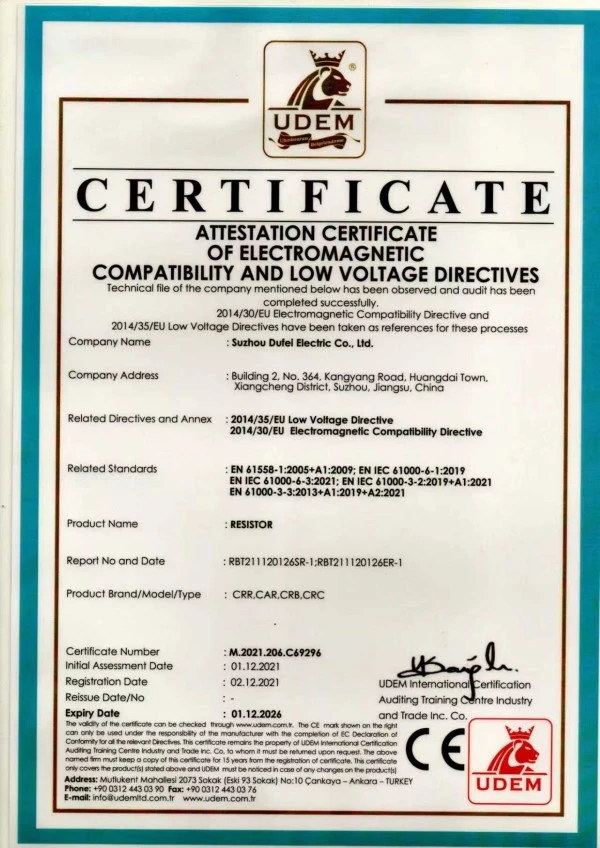

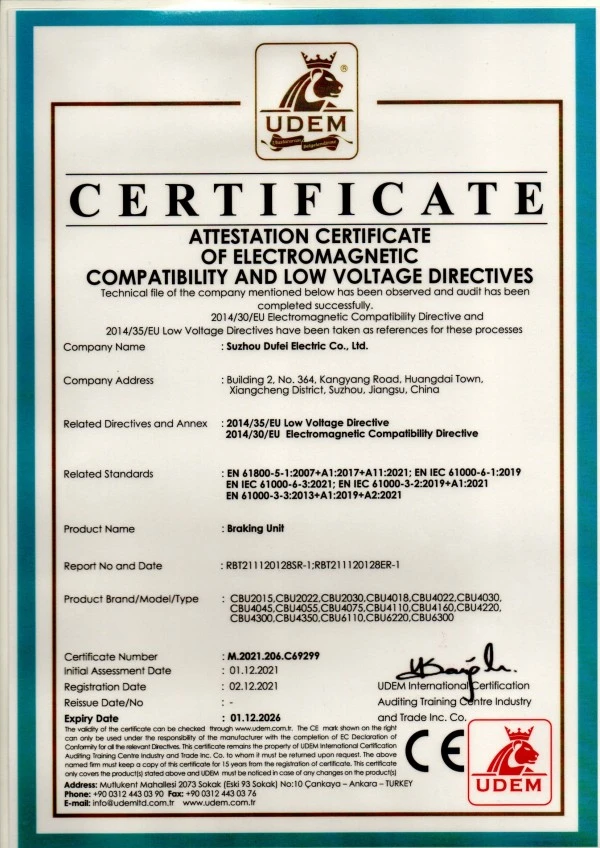

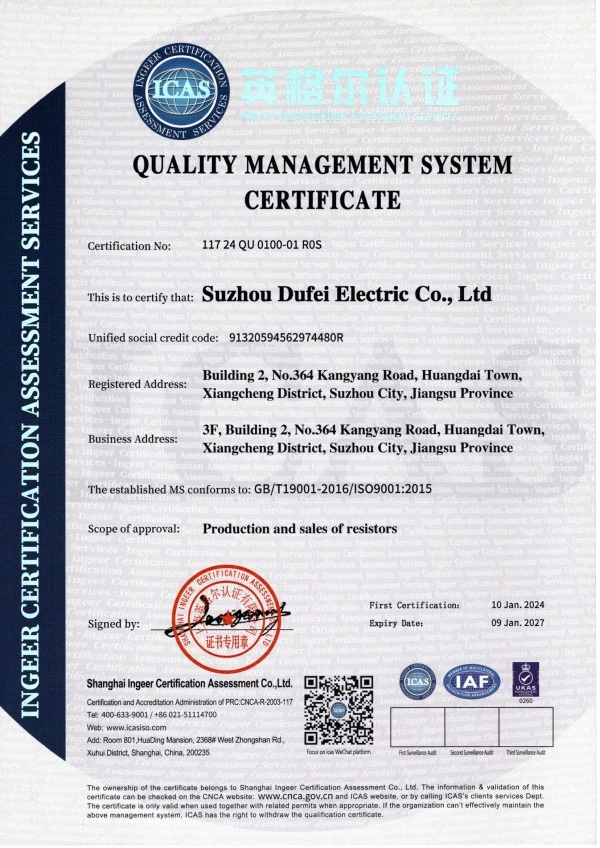

Dufew Electric har ISO- och CE-certifieringar som stödjer dess kvalitetsledning och produktöverensstämmelsekrav.
Tillämpligt certifikat och teknisk dokumentation bör bekräftas enligt den specifika produktmodellen och destinationsmarknaden.
Kvalitetsinspektionen omfattar relevanta steg från komponentverifiering och montering till elprovning och slutbesiktning.
Dufew Electric levererar filter och andra kraftelektronikkomponenter till OEM, distributörer, systemintegratörer och industriella användare.
Förpacknings- och leveransarrangemang väljs enligt produktdimensioner, vikt, kvantitet, destination och kundkrav.
Tillgängliga fraktarrangemang kan inkludera:
- Sjöfrakt
- Flygfrakt
- Expressleverans
- Kundnominerad speditör
Förpackningen väljs i enlighet med produktens konstruktion och transportförhållanden.
Ett ingångsfilter är installerat mellan strömförsörjningen och VFD för att styra genomförd EMI. Ett utgångsfilter är installerat mellan VFD och motor för att styra högfrekventa komponenter, dv/dt och reflekterade vågeffekter.
Nej. Kravet beror på motorkabellängd, VFD-utgångsegenskaper, motorisolering, EMC-förhållanden och applikationskrav.
Ja. Den kan utvärderas för servodrivningstillämpningar där EMI på ingångssidan eller högfrekventa störningar på motorsidan behöver kontrolleras. Den elektriska märkningen måste matcha drivsystemet.
Ja. Utgångssektionen är utformad för att dämpa högfrekventa omkopplingskomponenter och kan reducera dv/dt vid motorterminalerna. Det faktiska resultatet beror på VFD, filterkonfiguration, kabel och motor.
Ja. Långa motorkablar kan öka reflekterade vågor och högfrekventa spänningseffekter, vilket gör utgångsfiltrering mer relevant. Den tillåtna kabellängden måste bekräftas för den specifika applikationen.
Inte nödvändigtvis. Denna produkt är främst avsedd för EMI och högfrekvensfiltrering runt VFD-system. Om kravet är att styra specifika kraftsystems harmoniska order eller THD, bör en dedikerad harmonisk dämpningslösning utvärderas.
Ingen elektronisk justering krävs normalt eftersom filtret är passivt. Korrekt modellval, ledningar, jordning och installation är fortfarande nödvändiga.
VFD-modellen, matningsspänning, märkström, motoreffekt, motorkabellängd, kabeltyp och den specifika störningen eller motorsidans problem är användbara för att välja lämplig konfiguration.
Dufew Electric tillverkar frekvensomriktarfilter för VFD, servodrivsystem, motorstyrsystem och industriell automationsutrustning.
Den integrerade konfigurationen ger EMI-filtrering på ingångssidan och motorfiltrering på utgångssidan i en enhet. Valet kan baseras på frekvensomriktarens klassificering, motoregenskaper, kabellängd, EMC-förhållanden och installationskrav.
För produktutvärdering, tillhandahåll VFD-modell, motoreffekt, märkström, motorkabellängd, kabeltyp och matningsspänning.
