AC linjereaktor

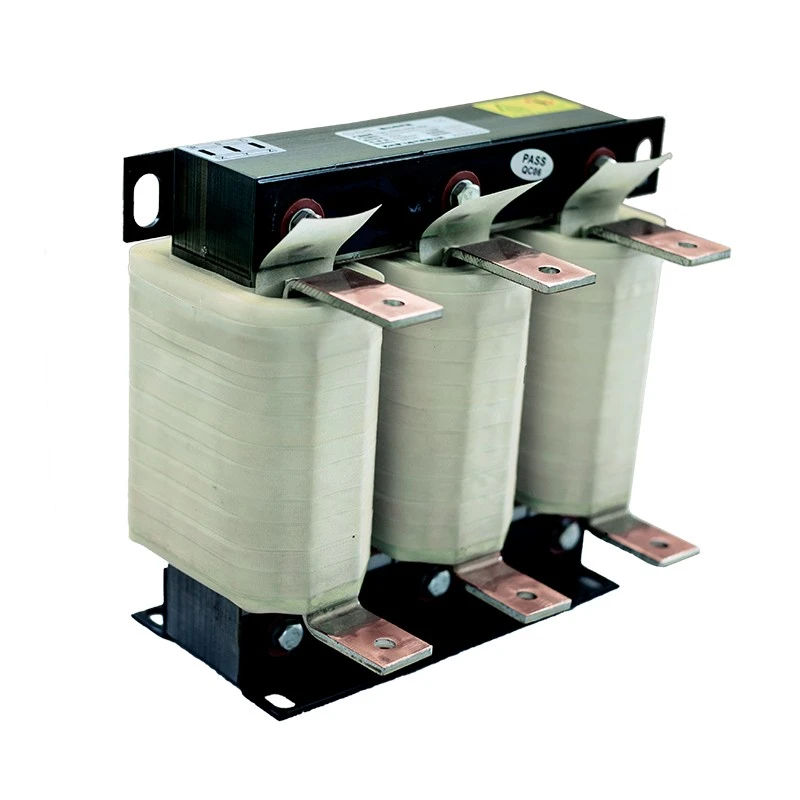

Dufew Electric AC Line Reactor är installerad mellan AC-strömförsörjningen och VFD-ingångsterminalerna för att tillhandahålla kontrollerad impedans, vilket hjälper till att stabilisera strömflödet och förbättra den övergripande elektriska miljön.

Reaktorn hjälper till att minska övertonsström som genereras av VFD-likriktarkretsar, begränsa plötsliga strömförändringar, skydda inverterns ingångskomponenter och förbättra den övergripande tillförlitligheten av kraftsystemet.

Moderna frekvensomriktare (VFD) använder höghastighetsväxlingsteknik för att kontrollera motorhastigheten och förbättra energieffektiviteten. Emellertid kan omkopplingsprocessen och olinjära ingångskarakteristika introducera elektriska störningar i kraftsystemet.

Utan korrekt ingångsskydd kan VFD-system uppleva harmonisk strömförvrängning, ingångsströmspikar, spänningsfluktuationer, elektriska störningar och ökad stress på växelriktarens komponenter.

Dessa problem kan leda till överhettning av elektrisk utrustning, minskad växelriktares livslängd, skador på DC-busskondensatorer, instabil motordrift och oväntad utrustningsavbrott.

Hur AC Line Reactor förbättrar VFD-systemets prestanda

1. Övertonsreduktion och förbättring av kraftkvaliteten

VFD-ingångslikriktare kan generera harmoniska strömmar som påverkar det elektriska nätverket, särskilt i anläggningar som använder flera växelriktarsystem.

Det minskar harmonisk påverkan genom att lägga till impedans till ingångskretsen, vilket hjälper till att förbättra strömkvaliteten och bibehålla en mer stabil elektrisk miljö.

Förmånerna inkluderar:

- Minskad harmonisk återkoppling till strömförsörjningen

- Förbättrad stabilitet i spänningsvågformen

- Minskad störning mellan elektrisk utrustning

- Bättre skydd för kraftkondensatorer och transformatorer

För fabriker med flera frekvensomriktare hjälper det till att skapa ett mer tillförlitligt och stabilt kraftsystem.

2. Strömöverspänningsskydd för växelriktarkomponenter

Under motorstart, acceleration, belastningsändringar eller instabila effektförhållanden kan överdriven strömpåverkan inträffa och påverka växelriktarens komponenter.

Reaktorn hjälper till att minska elektrisk spänning genom att begränsa ingångsstötströmmen, minska spänningen på likriktarbryggor, skydda inverterarens DC-busskomponenter och förbättra långsiktig VFD-tillförlitlighet.

Den är särskilt lämplig för industriella kraftsystem med hög kortslutningskapacitet eller lågimpedanstransformatorer.

3. Stabil drift under industriella förhållanden

Industriella miljöer kräver elektriska komponenter som kan arbeta kontinuerligt under växlande belastningar och krävande arbetsförhållanden.

Dufew Electric AC Line Reactor antar optimerad elektromagnetisk design och isoleringsteknik för att uppnå stabil induktansprestanda, lägre temperaturökning, minskad elektromagnetisk vibration och tillförlitlig långtidsdrift.

Tekniska designfunktioner

Design med låg förlust av silikonstålkärna

Reaktorn använder högkvalitativa kallvalsade kärnmaterial av kiselstål för att minska magnetiska förluster och bibehålla stabil induktansprestanda under kontinuerlig drift.

Denna design ger:

- Lägre energiförluster och förbättrad driftseffektivitet

- Bättre termisk prestanda under kontinuerliga belastningsförhållanden

- Stabila elektriska egenskaper

- Pålitlig prestanda för långsiktig industriell drift

Optimerad lindningsstruktur

Baserat på olika nuvarande krav tillhandahåller Dufew Electric optimerade lindningsstrukturer för att säkerställa tillförlitlig elektrisk prestanda i olika industriella applikationer.

Den slingrande designen har:

- Koppar- eller aluminiumlindningsalternativ för olika applikationsbehov

- Högströmsledardesign för att stödja krävande driftsförhållanden

- Förbättrad värmeavledningsprestanda

- Minskad lindningstemperaturstegring under drift

Denna optimerade struktur gör att reaktorn kan möta olika industriella strömkrav samtidigt som den bibehåller stabil och effektiv drift.

Vakuumimpregneringsisoleringsprocess

Lindningsenheten bearbetas genom vakuumimpregnering och högtemperaturhärdning, vilket förbättrar isoleringsprestanda och förbättrar den totala mekaniska hållfastheten.

Processen förbättras:

- Isoleringshållfasthet för säkrare drift

- Mekanisk stabilitet under vibrationsförhållanden

- Motståndskraft mot vibrationer och miljöpåverkan

- Långsiktig drifthållbarhet

Denna tillverkningsprocess hjälper till att upprätthålla tillförlitlig prestanda och förlängd livslängd i industriella miljöer.

Urvalsguide

Att välja rätt AC Line Reactor kräver att reaktorparametrarna matchas med VFD-systemet.

Dufew Electric utvärderar följande faktorer:

Före offert bör kunder tillhandahålla:

- VFD-märkeffekt

- Ingångsspänning

- Märkström

- Erforderligt spänningsfall

- Installationsvillkor

- Driftmiljö

AC Line Reactor vs Output Reactor

Dufew Electric tillhandahåller både in- och utgångsreaktorlösningar enligt systemkrav.

Flexibla konfigurationsalternativ

Olika industrisystem kräver olika elektriska konfigurationer och installationsmetoder. Dufew Electric tillhandahåller skräddarsydda reaktorlösningar baserade på applikationskrav, vilket hjälper kunder att uppnå tillförlitlig prestanda och sömlös integrering i olika industriella styrsystem.

Elektriska krav

Reaktorn kan anpassas enligt elektriska nyckelparametrar, inklusive märkspänning, märkström, spänningsfall i procent och driftfrekvens, för att möta olika kraftsystemskrav.

Installationskrav

För att anpassa sig till olika skåplayouter och installationsmiljöer stöder Dufew-reaktorer flera installationsalternativ, inklusive skåpinstallation, fristående installation, vertikal montering och horisontell montering.

Materialkrav

Enligt specifika applikationsförhållanden och nuvarande krav kan kunderna välja lämpliga lindningsmaterial, inklusive kopparlindning eller aluminiumlindning.

Med flexibla konfigurationsalternativ och skräddarsydda konstruktioner kan Dufew-reaktorer integreras i olika industriella styrsystem samtidigt som de bibehåller stabil och tillförlitlig drift.

Typiska applikationer

Dufew Electric AC Line Reactor används ofta i industriella system som kräver förbättrad VFD-strömkvalitet och elektriskt skydd.

Tekniska specifikationer

Modellnummer Beskrivning

Exempel: CAL-4312-0250-EISA

Produkttester och kvalitetsverifiering

Innan leverans utför Dufew Electric elektriska och strukturella inspektioner för att säkerställa tillförlitlig drift.

Testning inkluderar:

Professionell tillverkare i Kina

Dufew Electric är specialiserad på kraftelektronikkomponenter och anpassade elektriska lösningar, och tillhandahåller tillförlitliga AC Line-reaktorer för olika industriella applikationer.

Med integrerad tillverkningskapacitet hanterar Dufew viktiga produktionsprocesser från kärnbearbetning och tillverkning av spolar till slutmontering och kvalitetsinspektion.

Kärnbearbetning

Tillverkningsprocessen inkluderar skärning av kiselstål, kärnmontering och magnetisk prestandainspektion för att säkerställa stabila elektromagnetiska egenskaper.

Coil tillverkning

Dufew tillhandahåller koppar- och aluminiumlindningsalternativ med professionell isoleringsbehandling och vakuumimpregneringsprocesser för att förbättra produktens tillförlitlighet och hållbarhet.

Slutförsamling

Slutproduktionen inkluderar terminalinstallation, elektrisk testning och kvalitetsinspektion för att säkerställa att varje reaktor uppfyller erforderliga prestandastandarder.

Denna integrerade tillverkningskapacitet gör det möjligt för Dufew Electric att tillhandahålla både standard AC Line Reactors och skräddarsydda lösningar för olika industriella applikationer.

Certifieringar och kvalitetssäkring

Dufew Electric följer strukturerade kvalitetshanteringsprocedurer för att säkerställa konsekvent produktprestanda och pålitlig drift under hela livslängden.

Tillgängliga kvalitetsdokument inkluderar:

- Certifiering av ISO kvalitetsledningssystem

- CE-certifiering

- Produkttestningsrapporter

Tekniska dokument och inspektionsprotokoll kan tillhandahållas enligt kundens projektkrav.

Förpackning och leverans

AC Line Reactors kräver skydd mot fukt, vibrationer och mekanisk påverkan under transport.

Dufew Electric tillhandahåller:

- Exportstandardförpackningar

- Fuktskydd

- Förstärkt intern fäste

- Produktidentifieringsetiketter

Före leverans bekräftar ingenjörer:

- Produktspecifikation

- Vikt och mått

- Installationskrav

- Leveranskrav

Installationsguide

Steg 1: Bekräfta reaktorspecifikationen

Välj lämplig reaktor i enlighet med VFD:s märkeffekt, ingångsspänning, märkström och erforderligt spänningsfall för att säkerställa kompatibilitet med applikationssystemet.

Steg 2: Inspektera produktens skick

Före installation, kontrollera produktens skick noggrant, inklusive härdens tillstånd, lindningens utseende och terminalanslutningar för att säkerställa att reaktorn är redo för drift.

Steg 3: Installera Reactor

Standardanslutningsmetoden är:

Strömförsörjning → AC-ledningsreaktor → VFD-ingång

Reaktorn bör installeras i ett välventilerat utrymme med tillräckligt med utrymme för värmeavledning och framtida underhåll.

Steg 4: Elektrisk anslutning

Under elektrisk anslutning, se till att ledningar är korrekta, säkra terminalanslutningar och korrekt jordning för att upprätthålla säker och tillförlitlig drift.

Steg 5: Drifttest

Efter installationen utför du ett funktionstest genom att kontrollera driftsljud, övervaka temperaturökning och verifiera systemets övergripande prestanda.

FAQ

1. Vad används en AC Line Reactor till?

En växelströmsledningsreaktor är installerad på ingångssidan av en frekvensomriktare (VFD) för att minska harmonisk distorsion, begränsa strömstötar, förbättra strömkvaliteten och skydda växelriktarkomponenter från elektrisk påfrestning.

2. Krävs denna reaktor för varje VFD?

Inte varje VFD-applikation kräver en ingångsreaktor. Det rekommenderas för system med harmoniska problem, instabil strömförsörjning, frekventa strömfluktuationer, drift av flera växelriktare eller känslig elektrisk utrustning.

3. Hur väljer jag rätt spänningsfall?

Det lämpliga spänningsfallet beror på systemets strömkvalitetskrav, harmoniska förhållanden, ingångsegenskaper och driftsmiljö. Dufew Electric utvärderar applikationsparametrar och rekommenderar en lämplig konfiguration.

4. Kan den här produkten förbättra växelriktarens tillförlitlighet?

Ja. Genom att minska strömpåverkan och elektrisk påfrestning på VFD-ingångssidan hjälper det till att förbättra systemets stabilitet och förlänga livslängden för inverterkomponenter.

5. Kan Dufew Electric tillhandahålla skräddarsydda lösningar?

Ja. Dufew Electric tillhandahåller skräddarsydda lösningar enligt spänning, ström, frekvens, installationsstruktur, lindningsmaterial och andra projektkrav.

6. Vilken information krävs för offert?

Kunder bör tillhandahålla:

- VFD-effekt

- Ingångsspänning

- Märkström

- Erforderligt spänningsfall

- Installationsmiljö

- Driftsförhållanden

Begär din anpassade AC Line Reactor Solution

Dufew Electric tillhandahåller anpassade AC Line Reactor-lösningar för industrikunder som kräver förbättrat VFD-skydd, harmonisk kontroll och strömkvalitetshantering.

Med professionell tillverkningskapacitet, teknisk support och kompletta testprocedurer hjälper Dufew Electric kunder att utveckla pålitliga lösningar för industriella drivsystem.

Skicka dina VFD-parametrar och applikationskrav till Dufew Electric, så kommer våra ingenjörer att rekommendera en lämplig konfiguration baserat på dina driftsförhållanden.
