Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.
Frekvensomriktare ger effektiv motorvarvtalsreglering och energihantering, men deras högfrekvensomkopplingsfunktion kan introducera harmoniska strömmar, spänningsfluktuationer och ytterligare elektrisk stress på ansluten utrustning.

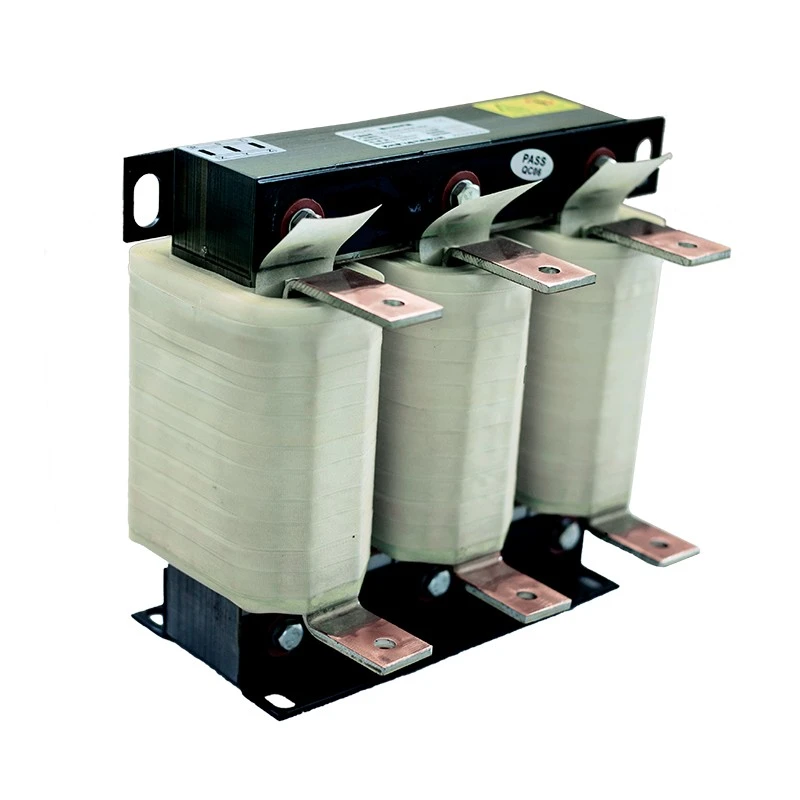

Dufew Electric Variable Frequency Drive Reactor förbättrar VFD-systemets prestanda genom att lägga till lämplig impedans till kretsen. Beroende på installationsposition och systemkrav ger den olika skyddsfunktioner för både strömförsörjningssidan och motorbelastningssidan.
Valet beror på om den huvudsakliga elektriska utmaningen sker på strömförsörjningssidan eller motorbelastningssidan.
När den är installerad på ingångssidan av en VFD, hjälper reaktorn till att förbättra strömkvaliteten, minska övertonspåverkan och begränsa transientströmpåverkan.
När den är installerad på utgångssidan av en VFD hjälper den till att optimera de elektriska förhållandena på motorsidan, minska omkopplingsrelaterad stress och förbättra drivsystemets tillförlitlighet.
Tillverkade med kallvalsade kiselstålkärnor med låg förlust, isoleringsmaterial av klass F, vakuumimpregneringsteknik och optimerade lindningsstrukturer, ger Dufew-reaktorer stabil induktansprestanda, pålitliga termiska egenskaper och långvarig industriell hållbarhet.
Olika industriella miljöer kräver olika reaktorkonfigurationer. Dufew tillhandahåller applikationsbaserade lösningar enligt de faktiska driftsförhållandena, systemstrukturen och elektriska krav, vilket hjälper till att förbättra prestanda på både effektsidan och motorsidan.
Installerad mellan strömförsörjningen och VFD-ingångsterminalerna, används konfigurationen på ingångssidan huvudsakligen för att förbättra drivsystemets elektriska miljö. Det hjälper till att minska effekten av övertonsström och ingångsstötström samtidigt som den förbättrar strömförsörjningsstabiliteten och begränsar störningar som kan påverka PLC:er, sensorer och annan styrutrustning.
Denna konfiguration är lämplig för industrianläggningar med flera VFD-system, utrustning som arbetar under instabila strömförhållanden och applikationer där förbättrad strömkvalitet krävs.
Installerad mellan VFD-utgångsterminalerna och motorn fokuserar konfigurationen på utgångssidan på att förbättra driftsförhållandena på motorsidan. Det hjälper till att minska PWM-omkopplingsspänningen, förbättra utsignalens vågformskvalitet och begränsa elektriska störningar, vilket stödjer en stabilare och tillförlitlig motordrift.
Typiska applikationer inkluderar långväga motoranslutningar, tunga maskiner och utrustning där förbättrad motortillförlitlighet är viktig.
För tillämpningar som påverkas av instabila strömförhållanden eller övertonsstörningar hjälper reaktorerna till att minska övertonsströmpåverkan, förbättra strömförsörjningsstabiliteten och begränsa transienta strömförändringar. De kan också minska elektriska störningar som påverkar känslig utrustning, vilket gör dem lämpliga för industriella system med flera frekvensomriktare eller strikta strömkvalitetskrav.
På motorsidan hjälper reaktorn till att minska elektrisk stress orsakad av högfrekvensomkoppling och förbättra utgångskretsens villkor. Detta stöder tillförlitlig motordrift och kan hjälpa till att minska onormala avbrott under krävande driftsförhållanden.
Dufew-reaktorer använder kallvalsade kiselstålkärnor med låg förlust, optimerade magnetiska kretsdesigner och precisionslindningsteknik för att bibehålla stabila induktansegenskaper under kontinuerlig drift. Den resulterande strukturen hjälper till att minska magnetisk förlust och temperaturökning samtidigt som den stöder tillförlitlig långsiktig prestanda.
Isoleringssystemet kombinerar klass F isoleringsmaterial med vakuumimpregnering och högtemperaturhärdningsprocesser. Denna konstruktion förbättrar fuktbeständighet, mekanisk styrka och termisk hållbarhet, vilket hjälper reaktorn att bibehålla tillförlitlig prestanda och en längre livslängd i industriella miljöer.
Dufew stöder skräddarsydda reaktorlösningar baserade på märkspänning, märkström, krav på spänningsfall, installationsstruktur, lindningsmaterial och skyddskrav. Konfigurationen kan anpassas till olika elektriska parametrar och skåplayouter.
Tillgängliga alternativ inkluderar koppar- eller aluminiumlindningar, vertikal eller horisontell installation, och olika skyddsstrukturer som IP00 öppen design och IP20 skyddskåp. Denna flexibilitet gör att reaktorn kan integreras i ett brett utbud av VFD och industriella kraftsystem.
Dufew reaktorlösningar används ofta i:
| Ansökan | Huvudkrav |
|---|---|
| Drivsystem med variabel frekvens | Förbättra elektrisk stabilitet och tillförlitlighet |
| Industriell automationsutrustning | Minska elektriska störningar |
| Pumpar och fläktsystem | Stöd kontinuerlig motordrift |
| Kranar och lyftutrustning | Förbättra tillförlitligheten under dynamiska belastningar |
| Hissar | Förbättra stabiliteten i drivsystemet |
| Formsprutningsmaskiner | Förbättra motorstyrningsprestanda |
| Textilmaskiner | Upprätthålla stabil drift |
| Industriell testutrustning | Förbättra elektrisk konsistens |
Den korrekta reaktorkonfigurationen beror på de faktiska systemkraven.
| Applikationsvillkor | Rekommenderad lösning |
|---|---|
| Dålig strömkvalitet eller harmonisk störning | Reaktor på ingångssidan |
| Flera VFD:er som delar en strömkälla | Reaktor på ingångssidan |
| Krav på motorskydd | Reaktor på utgångssidan |
| Långväga motoranslutning | Reaktor på utgångssidan |
| Frekvent acceleration och retardation | Reaktor på utgångssidan |
| Komplett VFD-systemoptimering | Skräddarsydd reaktorlösning |
Dufew tillhandahåller ingenjörsstöd för att rekommendera lämpliga specifikationer enligt spänning, ström, installationsposition och driftsmiljö.
Att välja rätt reaktor kräver övervägande av VFD-parametrarna, faktiska systemförhållanden och erforderlig skyddsnivå. Att matcha dessa faktorer med reaktorns elektriska och mekaniska egenskaper hjälper till att säkerställa stabil drift och korrekt integrering i drivsystemet.
Viktiga VFD-parametrar inkluderar märkspänning, märkström, motoreffekt och driftsfrekvens. Dessa värden bestämmer de grundläggande elektriska kraven för reaktorn och bör matchas med drivsystemspecifikationerna.
Installationsposition, strömförsörjningstillstånd, motoranslutningsavstånd, belastningsegenskaper och driftsmiljö bör också utvärderas. Till exempel kan långa motorkablar, frekventa lastbyten eller krävande industriella miljöer kräva en annan reaktorkonfiguration.
Den nödvändiga skyddsfunktionen är en annan viktig faktor. Beroende på applikationen kan reaktorn väljas för att minska övertonspåverkan, förbättra effektstabiliteten, tillhandahålla motorskydd, uppfylla specifika spänningsfallskrav eller stödja kontinuerlig drift under krävande belastningar.
| Parameter | Specifikation |
|---|---|
| Produkttyp | Variabel frekvensdrivreaktor |
| Ansökan | VFD-applikationer på ingångs-/utgångssidan |
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Märkström | 5A - 3800A |
| Fas | Enfas / Trefas |
| Frekvens | 50Hz / 60Hz / Anpassad upp till 500Hz |
| Spänningsfall | 0,5 % / 1 % / 2 % / 4 % |
| Lindningsmaterial | Koppar/aluminium |
| Installationstyp | Vertikal / Horisontell |
| Kylningsmetod | Naturlig luftkylning |
| Överbelastningsförmåga | 1,5 gånger märkström i 60 sekunder |
| Dielektrisk styrka | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationsmotstånd | ≥100MΩ (1000VDC) |
| Skyddsgrad | IP00 / IP20 |
| Isoleringsklass | Klass F (155 ℃) |
| Flamskyddsklass | UL94V-2 |
| Bullernivå | ≤65dB |
| Serviceliv | ≥15 år |
| Standarder | IEC289 / GB10229 / JB9644 |
Exempel: CAL-4321-0250-EISA
| Koda | Beskrivning |
|---|---|
| CAL | AC Reactor Series |
| 4 | Spänningsnivå |
| 3 | Tre fas |
| 2 | Reaktortyp |
| 1 | Spänningsfall |
| 0250 | Märkström |
| EI | Kärnstruktur |
| S/W | Installationsstruktur |
| A/C | Lindningsmaterial |
Dufew Electric är specialiserat på kraftelektronikkomponenter, inklusive reaktorer, motstånd, bromssystem, transformatorer och anpassade elektriska lösningar. Dess tillverkningskapacitet täcker kärnbearbetning, lindning, isoleringsbehandling och verifiering av elektrisk prestanda för olika industriella applikationer.
Tillverkningsprocessen inkluderar kärnbearbetning av kiselstål, precisionslindning, vakuumimpregnering, högtemperaturhärdning och elektrisk prestandatestning. Dessa processer hjälper till att upprätthålla konsekventa produktegenskaper och pålitlig prestanda under kontinuerlig drift.
Kvalitetsinspektion omfattar isolationsresistans, motstå spänning, temperaturökning och verifiering av elektrisk prestanda. Varje test ger ytterligare verifiering av isoleringens tillförlitlighet, termiska prestanda och övergripande elektrisk kvalitet.
Dufew stödjer skräddarsydd design, OEM- och ODM-samarbete och tillverkning baserat på kundens ritningar och applikationskrav. Teknisk dokumentation och applikationstekniktjänster finns också tillgängliga för att stödja produktval, systemintegration och projektutveckling.
Dufews produkter tillverkas enligt erkända industriella krav, inklusive:
- ISO 9001 kvalitetsledningssystem
- CE-överensstämmelse
- IEC289
- GB10229
- JB9644
Dufew tillhandahåller exportstandardförpackningslösningar enligt produktdimensioner, vikt och transportkrav.
Förpackningen inkluderar:
- Stöttåligt skydd
- Fuktbeständig förpackning
- Exportera trälådor
- Inspektionsprotokoll före leverans
Dessa åtgärder garanterar säker transport och tillförlitlig installationsprestanda.
| Jämförelse | Variabel frekvensdrivreaktor | Konventionell AC-reaktor |
|---|---|---|
| Ansökan Syfte | Designad för VFD-system med harmoniska och PWM-egenskaper | Allmänna strömbegränsande tillämpningar |
| Frekvensanpassningsförmåga | Stöder 50Hz-500Hz driftförhållanden | Huvudsakligen utformad för standardfrekvens |
| Motorskydd | Minskar PWM-spänningsspänning och kabelladdningsström | Begränsad motorskyddskapacitet |
| Installationsflexibilitet | Kan konfigureras för in- eller utgångsapplikationer | Vanligtvis designad för en fast applikation |
| Industriell kompatibilitet | Lämplig för VFD-drivna maskiner | Lämplig för allmänna elsystem |
En reaktor rekommenderas när VFD-systemet upplever harmoniska störningar, spänningsfluktuationer, frekventa överströmslarm, långa motorkabelavstånd eller krav på motorisoleringsskydd.
Installation på ingångssidan är huvudsakligen vald för förbättring av strömkvaliteten och övertonsreduktion.
Installation på utgångssidan är huvudsakligen vald för att förbättra motorsidans elektriska förhållanden och förbättra driftsäkerheten.
Valet beror på systemförhållanden, utrustningskrav och driftsmiljö.
Det kan hjälpa till att minska harmoniska störningar, spänningsfluktuationer, elektrisk stress och instabil drift orsakad av krävande industriella driftsförhållanden.
Ja. Dufew stöder anpassad spänning, ström, spänningsfall, lindningsmaterial, installationsstruktur och elektriska parametrar enligt projektkrav.
Dufew Electric tillhandahåller skräddarsydda AC-reaktorlösningar för industriella drivsystem med professionell tillverkningskapacitet, teknisk support och strikt kvalitetskontroll.
Från förbättring av strömkvaliteten till optimering av motordrift, Dufew hjälper kunder att förbättra utrustningens tillförlitlighet, minska elektrisk stress och uppnå stabil långsiktig drift.
Kontakta Dufew Electric för skräddarsydd reaktordesign och OEM-samarbete.
