Industriella frekvensomriktare (VFD) är mycket känsliga för strömkvalitetsproblem, inklusive spänningsfluktuationer, elektriska överspänningar och övertonsstörningar som genereras av likriktarkretsar. När flera frekvensomriktare arbetar på samma kraftsystem kan alltför stora övertonsströmmar och transienta störningar leda till växelriktarfel, DC-busskondensatorskador, onormala larm eller oväntade systemavstängningar.

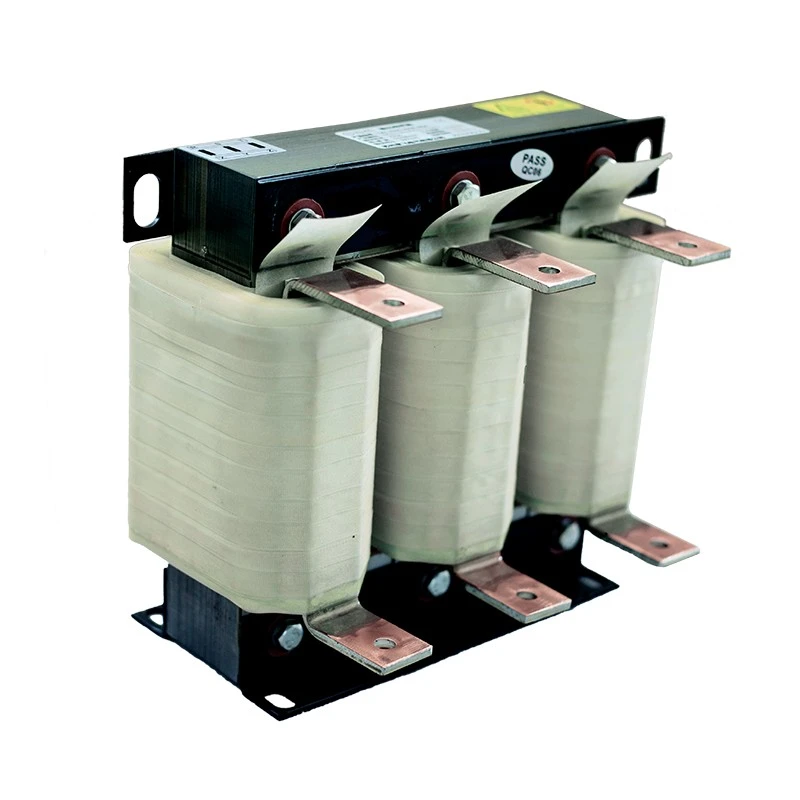

Dufew Electric Input Line Reactor-lösningar installeras i serie mellan AC-strömkällan och VFD-ingångssidan. Genom att lägga till kontrollerad impedans till kraftkretsen, begränsar reaktorn harmonisk ström, minskar startströmmen, förbättrar spänningsstabiliteten och förlänger livslängden för växelriktarkomponenter.
Reaktorn använder kallvalsade kiselstålkärnor med låg förlust, isoleringsmaterial med hög temperatur och optimerade lindningsstrukturer för att säkerställa tillförlitlig drift under kontinuerliga industriella förhållanden. För högströmsapplikationer finns folielindningsteknik tillgänglig för att uppnå kompakt design, förbättrad värmeavledning och stabil elektrisk prestanda.
Många VFD-fel orsakas av dålig strömkvalitet snarare än växelriktardefekter. Installation av en ingångsledningsreaktor hjälper till att skydda drivsystem från elektriska störningar och förbättrar utrustningens övergripande tillförlitlighet.
Vanliga problem lösta inkluderar:
- Hög inströmstöt under VFD-start
- Harmonisk förorening orsakad av diodlikriktning
- Trefas spänningsobalans
- Frekventa växelriktaröverspänningslarm
- Skador på DC-busskondensator och likriktarbrygga
- Interferens mellan flera VFD-system
Dufew Input Line Reactor reducerar övertonsström som genereras av VFD-likriktarkretsar och hjälper till att minimera övertonsåterkoppling till det industriella kraftnätet.
Det förbättrar strömkvaliteten genom att minska vågformsdistorsion, förbättra kompatibiliteten för flera VFD-system och ge bättre skydd för effektfaktorkorrigeringskondensatorer och känslig styrutrustning.
Under VFD-start, acceleration eller plötsliga belastningsändringar, kan elektriska överspänningar och strömfluktuationer påverka systemets stabilitet.
Reaktorn hjälper till att minska startströmmen, begränsa övergående slagström, skydda inverterlikriktarkomponenter och minska riskerna för överspänning av DC-bussen för förbättrad systemtillförlitlighet.

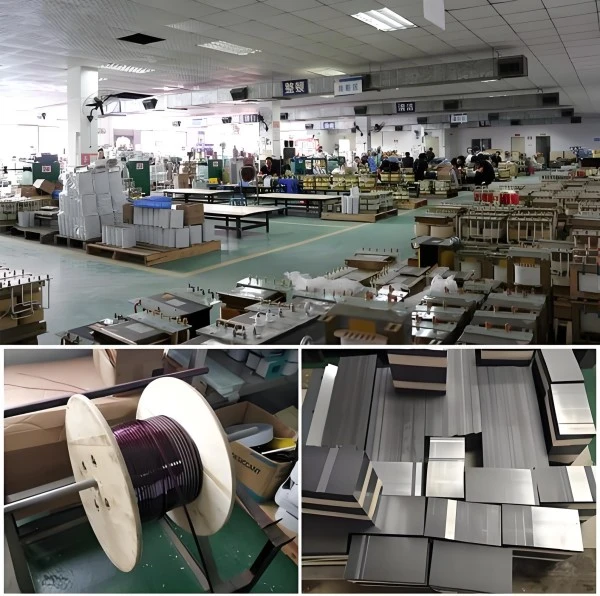

Dufew-reaktorer tillverkas med tillförlitliga material och professionella produktionsprocesser, inklusive lågförlust kallvalsade kiselstålkärnor, klass F isoleringsmaterial, vakuumimpregneringsprocess och högtemperaturhärdningsteknik.
Koppar- eller aluminiumlindningsalternativ finns tillgängliga för att möta olika applikationskrav. Den optimerade magnetiska strukturen hjälper till att minska vibrationer, buller och temperaturstegring under långvarig drift.
Som en professionell tillverkare av industriella kraftkomponenter tillhandahåller Dufew skräddarsydda reaktorlösningar baserade på olika applikationskrav och driftsförhållanden.
Anpassningsalternativ inkluderar:
- Märkspänning och märkström
- Spänningsfall och VFD-effekt
- Installationsmått och driftsmiljö
- Lindningsmaterial
Tillgängliga strukturer inkluderar:
- IP00 öppen struktur
- IP20-skyddad kapsling
- Vertikal eller horisontell installation
- Copper winding or aluminum winding
Dufew Input Line Reactor-lösningar används ofta i industriella tillämpningar som kräver förbättrad strömkvalitet, inverterskydd och stabil elektrisk prestanda.
Typiska tillämpningar inkluderar:
- Variable Frequency Drive (VFD) system och industriella motorstyrskåp
- Servodrivsystem, hissar och lyftutrustning
- Kranar och hamnmaskiner som arbetar under krävande belastningsförhållanden
- Valsverk, pumpar och fläktar som kräver pålitlig kontinuerlig drift
- Formsprutningsmaskiner och industriell automationsutrustning
- System för omvandling av förnybar energi med höga krav på elkvalitet
En Input Line Reactor rekommenderas för tillämpningar med:
| Applikationsvillkor | Rekommendation |
|---|---|
| Flera VFD:er som delar en strömförsörjning | Rekommenderad |
| Strömförsörjningskapacitet ≥600kVA | Rekommenderad |
| VFD installerad nära transformatorn med stor kapacitet | Rekommenderad |
| Trefas spänningsobalans överstiger 1,8 % | Rekommenderad |
| Kraftsystem med harmonisk störning | Rekommenderad |
| Ofta omkopplade kondensatorer för effektfaktorkorrigering | Rekommenderad |
Dufews modellnummer ger information om spänningsnivå, fastyp, reaktortyp, spänningsfall, märkström, härdstruktur, installationsmetod och lindningsmaterial.
| Koda | Beskrivning |
|---|---|
| CAL | AC Reactor Series |
| 4 | Spänningsnivå (2=220V, 4=380V, 6=690V) |
| 3 | Fasnummer (3=trefas, 1=enfas) |
| 1 | Reaktortyp (1=ingångsreaktor, 2=utgångsreaktor) |
| 2 | Spänningsfall (2=2%, 1=1%) |
| 0250 | Märkström (0250=250A, 2500=2500A) |
| EI | Kärnstruktur (EI=Three Phase Core, UI=Single Phase Core) |
| S | Installationstyp (S=vertikal, W=horisontell) |
| A | Lindningsmaterial (A=aluminium, C=koppar) |
Exempel: CAL-4312-0250-EISA
380V trefas Input Line Reactor med 2% spänningsfall, 250A märkström, EI-kärnstruktur, vertikal installation och aluminiumlindning.
| Parameter | Specifikation |
|---|---|
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekvens | 50Hz / 60Hz / Anpassad frekvens tillgänglig |
| Märkström | 5A - 3800A |
| Spänningsfall | 0,5 % / 1 % / 2 % / 4 % |
| Överbelastningskapacitet | 1,5 gånger märkström i 60 sekunder, intervall 1 timme |
| Dielektrisk styrka | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationsmotstånd | ≥100MΩ (1000VDC) |
| Skyddsgrad | IP00 / IP20 |
| Isoleringsklass | Klass F (155 ℃) |
| Temperaturklass | T40 |
| Flambetyg | UL94V-2 |
| Bullernivå | ≤65dB (testad vid 1 meter) |
| Serviceliv | ≥15 år |
| Standarder | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric är specialiserad på tillverkning av industriella kraftkomponenter och tillhandahåller skräddarsydda reaktorlösningar för globala kunder.
Vår kvalitetskontrollprocess inkluderar:
- ISO kvalitetsledningssystem
- CE-certifierade produkter
- Test av elektrisk prestanda
- Isolationsresistanstestning
- Högspänningstestning
- Test av temperaturstegring
- Bullerinspektion
Varje reaktor inspekteras enligt kundens specifikationer före leverans för att säkerställa tillförlitlig prestanda efter installationen.
Industriella reaktorer kräver professionellt förpackningsskydd på grund av sin vikt och elektriska struktur.
Dufew tillhandahåller:
- Fuktsäker förpackning
- Stötsäker fixering inuti trälådor
- Anpassad förpackning baserat på produktstorlek och vikt
- Exportstandardiserade transportlösningar
Transportalternativ:
| Transportmetod | Ansökan |
|---|---|
| Sjöfrakt | Leverans av stora kvantiteter och tung industriell utrustning |
| Flygfrakt | Brådskande prover eller små reaktorer |
| Landtransporter | Inrikes och regional leverans |
En ingångsreaktor bör installeras mellan AC-strömförsörjningen och VFD-ingången. Den är utformad för att minska harmoniska problem på nätet, undertrycka elektriska störningar och skydda växelriktarens ingångskrets. Den ska inte installeras mellan VFD-utgången och motorn.
Vanliga alternativ för spänningsfall inkluderar 0,5 %, 1 %, 2 % och 4 %.
För allmänna VFD-applikationer väljs vanligtvis ett spänningsfall på 2 %. System med allvarliga harmoniska störningar eller instabila strömförsörjningsförhållanden kan kräva högre impedans baserat på applikationskrav.
Det beror på systemets design och driftsförhållanden. I de flesta industriella tillämpningar rekommenderas varje VFD att använda en individuell reaktor för att uppnå bättre harmonisk kontroll och skyddsprestanda.
Reaktorn kräver minimalt underhåll. Regelbunden inspektion bör fokusera på:
- Täthet av plintanslutningar
- Damm ansamling
- Onormalt ljud
- Temperaturhöjning
Rätt ventilation, korrekt installation och regelbunden inspektion hjälper till att upprätthålla långsiktig tillförlitlighet.
