Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.
Under bromsningen av ett drivsystem med variabel frekvens kan motorn generera regenerativ energi när rotationshastigheten minskar. Om denna energi inte kan förbrukas effektivt kommer DC-bussspänningen att stiga och kan utlösa växelriktarskydd.

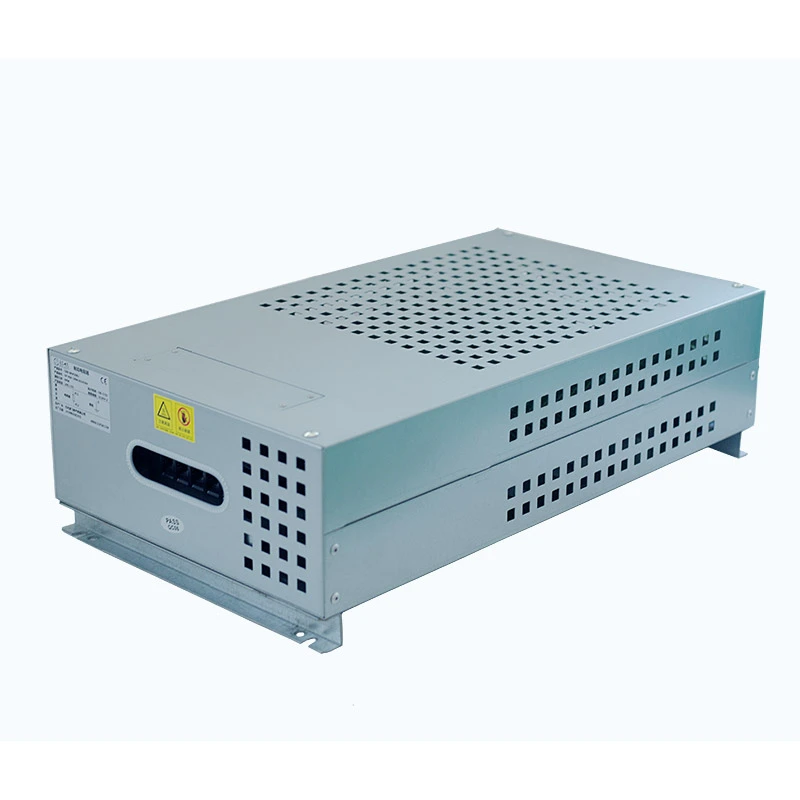

Dufew Electric Braking Resistor Box är designad för att fungera tillsammans med bromsenheter för att avleda denna överskottsenergi genom motståndselement. De interna korrugerade motstånden är sammansatta enligt de erforderliga effekt- och resistansvärdena, medan metallkapslingen ger mekaniskt skydd och förbättrar värmeavledning.
Den integrerade designen kombinerar motståndselement, anslutningsterminaler och temperaturskyddskomponenter till en komplett enhet, vilket förenklar installationen och förbättrar systemets tillförlitlighet i industriella applikationer.
| Parameter | Specifikation |
|---|---|
| Nominell effekt | 1kW-30kW |
| Arbetsspänning | ≤1200V |
| Motståndsområde | 0,01Ω-1kΩ |
| Motståndstolerans | ±3 %, ±5 %, ±10 % |
| Skyddsgrad | IP20 / IP23 (anpassningsbar) |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flamskyddsklass | UL94V-2 |
| Standard | GB-5792 |
De interna korrugerade motståndselementen är professionellt arrangerade och fixerade inuti höljet för att ge stabil elektrisk prestanda. Den integrerade designen förenklar installationen och eliminerar behovet av ytterligare motståndsmontering på kundens plats.
Kapslingen har ventilationsöppningar och optimerat inre avstånd för att förbättra luftcirkulationen. Under korta bromscykler med hög effekt ger strukturen tillräcklig värmelagringskapacitet och hjälper till att snabbt frigöra ackumulerad värme.
En temperaturskyddsbrytare är installerad nära värmekomponenterna. När den interna temperaturen överstiger det förinställda säkerhetsvärdet kopplar skyddssystemet bort kretsen för att minska risken för överhettning.
Motståndslådan stöder olika installationsmetoder, inklusive golvmontering och installation av utrustningsplattform. Standardmonteringshål gör integrationen med industriella styrsystem enklare.
- Designad för VFD-bromsapplikationer: Matchar vanliga inverterbromssystem för att effektivt hantera regenerativ energi.
- Stabilt överspänningsskydd: Avleder överskottsenergi som genereras vid motorretardation och nödstopp.
- Kraftig pulsöverbelastningskapacitet: Lämplig för frekvent acceleration, bromsning och intermittent drift med hög effekt.
- Modulär resistorkonfiguration: Stöder anpassade effekt- och motståndskombinationer enligt driftsförhållanden.
- Integrerad skyddsdesign: Inkluderar anslutningsterminaler och temperaturskyddskomponenter för säkrare drift.
- Pålitlig industriell prestanda: Lämplig för tung utrustning som arbetar under kontinuerliga bromscykler.
Dufew bromsmotståndslösningar är lämpliga för industriell utrustning som kräver kontrollerad energiförlust under retardation, stopp eller dynamiska lastförändringar. De är vanligtvis integrerade i lyftsystem, materialhanteringsutrustning, industrimaskiner, kraftelektroniktestsystem och tillämpningar för förnybar energi.
För hissar, tornkranar, hissar, lyftplattformar och vinschar absorberar motståndet regenerativ energi som genereras under sänkning och retardation, vilket hjälper drivsystemet att bibehålla stabil drift under frekventa start-stopp- och lastväxlingscykler.
Bandtransportörer, återvinningsstationer för staplare och tung transportutrustning kräver ofta kontrollerad bromsning vid hantering av stora eller rörliga laster. Motståndslösningen hjälper till att avleda regenerativ energi och stöder tillförlitlig retardation vid kontinuerlig materialhantering.
Valsverk, centrifuger, formsprutningsmaskiner, CNC-utrustning och andra motordrivna maskiner kan generera betydande regenerativ energi under snabba hastighetsförändringar. Korrekt konfigurerat bromsmotstånd hjälper till att förbättra stoppprestanda och skydda det tillhörande drivsystemet.
Lösningen kan också integreras i belastningstestsystem med hög effekt och åldringstestplattformar för elektrisk utrustning, där kontrollerat motstånd krävs för att simulera driftsbelastningar och utvärdera utrustningens prestanda under definierade förhållanden.
Vindkraftsomvandlare, dragkraftssystem för järnvägstransitering och energihanteringsutrustning kan kräva tillförlitlig energiavledning under bromsning, justering eller övergående driftförhållanden. Skräddarsydda resistanskonfigurationer kan matchas till spännings-, effekt- och arbetscykelkraven för dessa system.
| Prestandaobjekt | Testtillstånd | Krav |
|---|---|---|
| Dielektrisk styrka | 2500VAC, 50Hz/60S | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10 gånger märkeffekt, 5S | Inga synliga skador |
| Lastliv | Cyklisk drift | >9000h |
| Test av fuktig värme | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1%R+0,05Ω) |
| Temperatur cykling | -55℃/55℃/155℃ cykling | △R≤±(2%R+0,05Ω) |
| Värmebeständighet | 350 ℃/2h | Inga uppenbara skador |
| Temperaturkoefficient | Nominellt belastningsskick | <300 ppm/℃ |
| Prestandaobjekt | Testtillstånd | Krav |
|---|---|---|
| Terminal styrka | 45N/30S | Ingen löshet eller skada |
| Vibrationsmotstånd | 5-200Hz, 1g | Inga strukturella skador |
| Värmebeständighet vid lödning | 350±5℃, 3S | Inga synliga skador |
| Lödbarhet | 235±5℃, 5S | Lödtäckning >95 % |
Dufew tillhandahåller skräddarsydda bromsmotståndslösningar enligt växelriktarspecifikationer, driftsförhållanden och installationskrav. Konfigurationer kan justeras för märkeffekt, resistansvärde, spänning, kapslingsdimensioner, skyddsklass, installationsstruktur, terminalarrangemang och typ av motståndselement.
Samma kapslingsplattform kan rymma olika motståndselement, inklusive korrugerade, aluminiumhus och rörformade typer, vilket gör att konfigurationen kan anpassas till den erforderliga effektkapaciteten, termiska förhållanden och applikationsmiljö.
Dufew Electric integrerar montering av resistorelement, tillverkning av kapslingar, elektrisk testning och slutinspektion i en standardiserad produktionsprocess. Varje steg kontrolleras för att bibehålla konsekvent elektrisk prestanda, mekanisk kvalitet och leveranssäkerhet för skräddarsydda industriella applikationer.
Tillverkningsprocessen stöds av en professionell elektrisk komponentverkstad, standardiserade monteringsprocedurer, komplett prestandatestning, anpassad produktionskapacitet och exportstandardförpackningar. Dessa funktioner tillåter Dufew att hantera projekt från motståndskonfiguration till färdig skåpleverans.
Dufew väljer förpackningsmetoder enligt produktdimensioner, vikt och transportkrav, med hjälp av säker intern fixering och skyddande strukturer för att minska risken för stötar under hanteringen. Förpackningen lämpar sig för såväl internationella transporter som bulkorder och kundanpassade industriprojekt.
| Jämförelseobjekt | Bromsmotståndslåda | Belastningsmotstånd / Individuellt motstånd |
|---|---|---|
| Ansökan Syfte | Designad för regenerativ bromsning av växelriktare och DC-bussspänningskontroll | Används huvudsakligen för allmän belastningstestning eller oberoende applikationer |
| Energihantering | Optimerad för korta bromspulser med hög effekt | Vanligtvis utformad för kontinuerlig effektförlust |
| Systemintegration | Komplett montering med kapsling och skyddskomponenter | Kräver ytterligare installation och skyddsdesign |
| Temperaturskydd | Inbyggd temperaturövervakning och säkerhetsskydd | Skydd beror på extern systemdesign |
| Industriell anpassningsförmåga | Lämplig för hissar, kranar och tunga drivsystem | Mer lämplig för standardtestmiljöer |
Dufew Electric följer strikta kvalitetshanteringsprocedurer för att säkerställa produktens tillförlitlighet och konsekvens.
Kvalitetskontroll omfattar:
- Inkommande materialbesiktning
- Uppföljning av produktionsprocesser
- Test av elektrisk prestanda
- Slutlig produktbesiktning
Certifikat och testrapporter är tillgängliga enligt kundens krav.
Ett bromsmotstånd absorberar den regenerativa energin som genereras när en motor bromsar eller stannar. Den omvandlar överskott av elektrisk energi till värme, hjälper till att förhindra överspänningsfel i DC-bussarna och förbättrar växelriktarens tillförlitlighet.
Standardskyddsnivån är IP20 eller IP23. Högre skyddsnivåer kan anpassas efter installationsförhållanden, såsom utomhusmiljöer eller industriområden med damm och fukt.
Ja. Kapslingsstrukturen kan konfigureras med olika motståndselement, inklusive korrugerade motstånd, aluminiuminbyggda resistorer och rörformiga motstånd, beroende på den erforderliga applikationen.
Ja. Flera enheter kan anslutas parallellt när märkeffekt, motståndsvärde och installationsförhållanden är korrekt matchade för att säkerställa balanserad lastfördelning och tillförlitlig värmeavledning.
Dufew kontrollerar kvaliteten genom materialinspektion, standardiserade tillverkningsprocesser, elektriska tester och slutinspektioner för att säkerställa stabil produktprestanda för industriella applikationer.
