Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

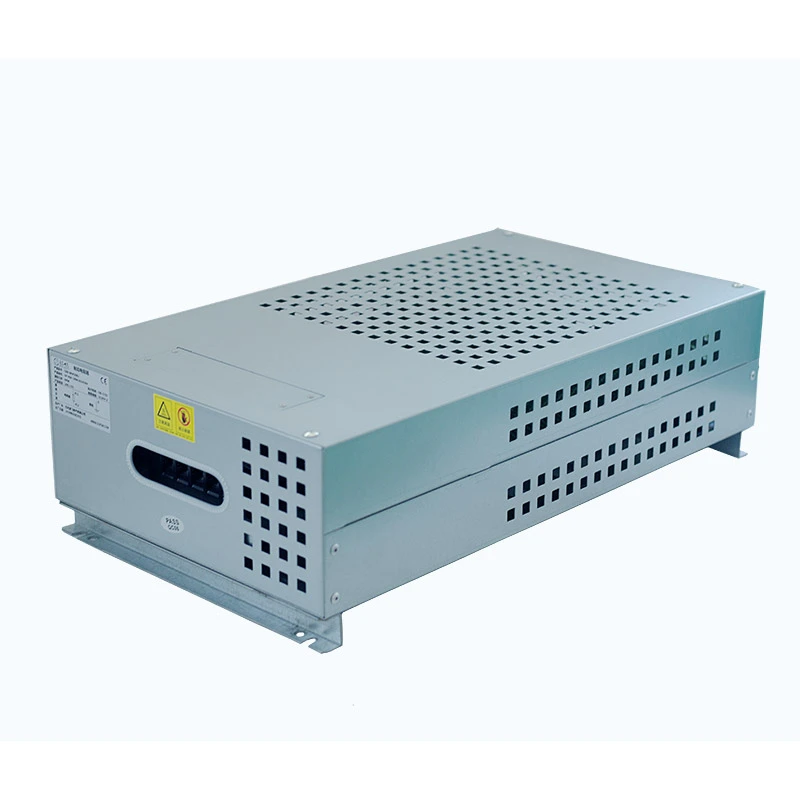

Dufew High Power Resistor Box kombinerar flera korrugerade motståndselement i en kompakt metallkapsling för att möta kraven på energiavledning med hög effekt.
Motståndsenheterna kan kopplas i serie eller parallellt enligt olika effekt- och resistanskrav. Kapslingen är gjord av aluminium-zinkbelagd stålplåt med integrerade terminaler och temperaturskyddsanordningar för säker och bekväm installation.
Med anpassningsbara specifikationer och flera kylkonfigurationer är denna produkt lämplig för växelriktarbromssystem, industriell testutrustning, energilagringsapplikationer och storskaliga drivsystem.
| Parameter | Specifikation |
|---|---|
| Power Range | 1kW-30kW |
| Arbetsspänning | ≤1200V |
| Motståndsområde | 0,01Ω-1kΩ |
| Motståndstolerans | ±3 % / ±5 % / ±10 % |
| Skyddsgrad | IP20 / IP23 |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flamskyddsklass | UL94V-2 |
| Standard | GB-5792 |
Exempel: CRB 10KW 13.6R J
| Koda | Beskrivning |
|---|---|
| CRB | Högeffektmotståndsbox |
| 10KW | Nominell effekt |
| 13,6R | Bedömd motstånd |
| J | Motståndstolerans (K=10%, J=5%, H=3%) |
Att välja rätt högeffektmotståndsbox beror på de elektriska kraven, driftsförhållandena och installationsmiljön. Viktiga urvalsfaktorer inkluderar:
Välj lämplig effektkapacitet enligt energiförbrukningskrav, belastningsförhållanden och driftscykler.
Resistansvärdet bör matcha systemspänningen, strömkraven och applikationsförhållandena för att säkerställa stabil energiförlust.
Tänk på drifttiden, installationsutrymmet och värmeavledningsförhållandena för att välja lämplig kylkonfiguration.
Olika tillämpningar kan kräva olika kapslingsstrukturer, skyddsnivåer och mekaniska konstruktioner.
Tänk på anslutningsmetoder, monteringskrav, skyddsfunktioner och systemintegreringsförhållanden för att säkerställa att motståndsboxen matchar hela utrustningssystemet.
Motståndssystemet är designat för industriella applikationer med hög effekt och kan konfigureras för att möta olika driftskrav, inklusive växelriktarbromsning, testning av energilagring, åldringstester för industriell utrustning och simulerade effektbelastningstillämpningar.
De interna motståndskretsarna kan delas in i flera oberoende effektgrenar, vilket gör att systemet kan anpassa sig till olika driftsförhållanden såsom lågbelastningsdriftsättning, märkeffektdrift och korttidsöverbelastningstestning.
Denna flexibla konfiguration förbättrar utrustningens anpassningsförmåga, förenklar testprocesser och minskar behovet av flera motståndslösningar för olika applikationer.
Kapslingsstrukturen stöder olika motståndselement enligt specifika applikationskrav, inklusive korrugerade motstånd, aluminiuminbyggda motstånd och rörformiga motståndselement.
Olika konfigurationer kan väljas för rena produktionsområden, dammiga miljöer, oljiga industrianläggningar och andra krävande arbetsförhållanden för att uppnå tillförlitlig prestanda.
Den interna kapslingen antar en oberoende kylkammaredesign, som tillhandahåller dedikerade luftflödeskanaler för olika motståndsgrupper. Denna struktur hjälper till att minska värmeackumulering mellan kretsar och förbättrar den totala termiska stabiliteten under drift.
Flera axiella fläktar ger riktat luftflöde över värmeelementen, vilket förbättrar värmeavledningseffektiviteten under kontinuerlig drift med hög effekt.
Den optimerade ventilationsdesignen hjälper till att upprätthålla en stabil temperaturprestanda för långvariga applikationer, inklusive 24-timmars testning av tunga belastningar.
Varje kraftgren är utrustad med oberoende temperaturövervakning och skyddsomkopplare, vilket gör att onormala förhållanden kan upptäckas och kontrolleras snabbt under drift.
Denna design ger:
- Individuell felisolering
- Minskad påverkan på andra kretsar
- Förbättrad systemtillgänglighet
När en gren upplever onormala temperaturförhållanden kan den påverkade kretsen kopplas bort medan andra kretsar fortsätter att fungera normalt.
Kapslingen och de interna komponenterna överensstämmer med UL94V-2 flamskyddskrav, vilket hjälper till att förbättra säkerhetsprestandan under överbelastningsdrift och långvarig industriell användning.
Huvudkretsen använder förtjockade integrerade kopparskenor för att säkerställa tillförlitlig strömöverföring under driftförhållanden med hög effekt.
Den förstärkta strukturen hjälper till att uppnå:
- Lägre spänningsförlust
- Minskad ledaruppvärmning
- Förbättrad långsiktig strömförande förmåga
Jämfört med konventionella tunna anslutningar eller kopparlister ger denna samlingsskenas design bättre stabilitet för kontinuerliga högströmstillämpningar.
Kopparskensystemet ger flera anslutningspositioner, vilket möjliggör enklare integration med olika testad utrustning, parallella system och anpassade elektriska layouter.
High Power Resistor Box används ofta i industriella applikationer som kräver tillförlitlig energiabsorption, belastningssimulering, strömkontroll och lösningar med hög effektmotstånd. Typiska applikationsområden inkluderar:
Inom tunga industriområden används motståndssystemet vanligtvis på metallurgisk produktionsutrustning, stora transmissionssystem och tunga maskiner där stabil drift under högeffektsförhållanden krävs.
För energilagring och elektriska testapplikationer kan den integreras i energilagringstestplattformar, batteriurladdningstestsystem och högeffekts elektrisk testutrustning för att ge kontrollerade belastningsförhållanden och tillförlitlig prestandaverifiering.
Systemet är lämpligt för hamnkranar, tunga lyftmaskiner och lyftsystem som kräver effektiv energiavledning och stabil bromsprestanda under frekvent drift.
I industriell automation och drivtillämpningar kan den användas med stora inverterdrivsystem, motorbromsapplikationer och automationsutrustning för att stödja tillförlitlig effektkontroll och systemskydd.
| Prestandaobjekt | Testtillstånd | Krav |
|---|---|---|
| Dielektrisk styrka | 2500VAC/50Hz/60S | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10 gånger märkeffekt 5S | Inga synliga skador |
| Långsiktig belastningstid | Cyklisk drift (10S urladdning, 90S intervall) | >9000h |
| Test av fuktig värme | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Temperatur cykling | -55 ℃, 55 ℃, 155 ℃ / 15 min vardera, 5 cykler | △R≤±(2%R+0,05Ω) |
| Värmebeständighet | 350 ℃/2h | Ingen tydlig missfärgning eller skada |
| Temperaturkoefficient | Nominell belastning vs statiskt motstånd | <300 ppm/℃ |
| Flamskydd | 10 gånger märkeffekt i 5 min | Röd uppvärmning utan låga |
| Prestandaobjekt | Testtillstånd | Krav |
|---|---|---|
| Terminal styrka | 45N/30S | Ingen löshet eller synlig skada |
| Vibrationsmotstånd | 5-200Hz, 1g, 98m/S² | Inga strukturella skador |
| Värmebeständighet vid lödning | Terminal nedsänkt vid 350±5 ℃ för 3S | △R≤±(1%R+0,05Ω) |
| Utseende | Visuell inspektion | Inga skador, tydlig markering |
| Lödbarhet | Terminal nedsänkt vid 235±5℃ i 5S | Lödtäckning >95 % |
| Jämförelseobjekt | Högeffektmotståndsbox | Konventionell broms-/lastmotståndslåda |
|---|---|---|
| Användningsområde | Stöder bromsning, urladdningstestning, åldringstester och simulerade belastningar | Vanligtvis utformad för enstaka applikationsscenarier |
| Kylsystem | Oberoende kylkammare med dedikerade luftflödeskanaler | Gemensam luftflödesstruktur med möjlig värmeackumulering |
| Skyddsdesign | Individuellt temperaturskydd för varje kraftgren | Använder vanligtvis övergripande temperaturskydd |
| Nuvarande bärstruktur | Förstärkt kopparskena för högströmsdrift | Standarduttag med begränsad strömkapacitet |
| Mekanisk struktur | Förstärkt kapsling lämplig för tunga miljöer | Standard plåtstruktur för lättare applikationer |
Dufew Electric är specialiserad på design och tillverkning av industriella motståndsprodukter, inklusive High Power Resistor Box, bromsmotstånd och anpassade motståndsenheter för industriella drivsystem, testutrustning och energitillämpningar.
Vår tillverkningsprocess täcker hela produktionscykeln, inklusive montering av motståndselement, elektrisk konfiguration, kapslingstillverkning, komponentintegrering, prestandatestning och slutlig inspektion.
Med professionellt ingenjörsstöd och standardiserade produktionsprocedurer kan Dufew tillhandahålla pålitliga motståndslösningar med:
- Anpassade kraft- och motståndskonfigurationer
- Flexibel hölje och kyldesign
- Komplett elektrisk prestandatestning
- Stabil batchproduktionsförmåga
- Stöd för OEM-projekt och industriutrustningstillverkare
Varje produkt genomgår strikt kvalitetskontroll för att säkerställa stabil elektrisk prestanda, mekanisk tillförlitlighet och långsiktig driftsäkerhet i krävande industriella miljöer.
Olika industriella tillämpningar kräver olika effektnivåer, resistansvärden och installationsförhållanden. Dufew tillhandahåller skräddarsydda lösningar för högeffektmotståndsboxar baserade på specifika projektkrav.
Anpassningsalternativ inkluderar:
- Märkvärde för effekt och motstånd
- Arbetsspänning och strömkapacitet
- Kylkonfiguration
- Kapslingsmått och monteringsstruktur
- Terminalarrangemang
- Skyddskrav
Med professionell resistordesign och tillverkningskapacitet hjälper Dufew kunder att utveckla tillförlitliga lösningar för industriell testning, energiurladdning, bromssystem och applikationer för tung utrustning.
Dufew utför omfattande kvalitetsinspektioner för att verifiera elsäkerhet, mekanisk styrka och långsiktig driftsäkerhet.
Kvalitetskontroll inkluderar:
- Råvarubesiktning
- Test av elektrisk prestanda
- Test av temperaturskydd
- Slutlig produktbesiktning
Dufew tillhandahåller professionella förpackningslösningar enligt produktstorlek och transportkrav.
Förpackningsfunktioner:
- Säker intern fixering
- Skydd mot stötar och vibrationer
- Lämplig för internationella transporter
- Stöd för skräddarsydda och bulkordrar
High Power Resistor Box är lämplig för högeffekts växelriktarbromssystem, industriell belastningstestning, energilagringssystem, lyftutrustning, vindkraftsystem och andra applikationer som kräver stor energiförbrukning.
Temperaturskyddsbrytaren övervakar den interna temperaturen och ger övertemperaturskydd. När onormala värmeförhållanden uppstår kopplar den bort den relaterade kretsen för att minska överhettningsrisker och förbättra systemets tillförlitlighet.
Ja. Dufew stöder anpassning av märkeffekt, resistansvärde, kapslingsdimensioner, skyddsklass, motståndskonfiguration och anslutningsmetoder.
Rätt ventilationsutrymme, luftflödesriktning, omgivningstemperatur och installationsplats bör övervägas för att upprätthålla effektiv värmeavledning under drift.
Kontinuerlig driftprestanda påverkas av märkeffekt, belastningslängd, kyleffektivitet, omgivningstemperatur och termisk hanteringsdesign. Korrekt konfiguration hjälper till att säkerställa stabil drift under långvariga arbetsförhållanden.
High Power Resistor Box kan designas för olika industriella miljöer. Skyddsnivå, kapslingsstruktur och komponentval kan anpassas efter förhållanden som damm, luftfuktighet, temperaturförändringar eller utomhusinstallation.
Ja. Flera motståndslådor kan konfigureras för system som kräver högre effektkapacitet. Korrekt elektrisk matchning, installationsavstånd och värmeavledning krävs för att upprätthålla säker och tillförlitlig drift.
Dufew specialiserar sig på design och tillverkning av industriella motstånd, tillhandahåller skräddarsydda motståndslösningar, strikt kvalitetskontroll och komplett prestandatester för tillverkare av industriell utrustning, testsystem och energitillämpningar.
Letar du efter en högeffektsresistorlösning för din industriella utrustning eller testsystem?
Skicka oss dina applikationsuppgifter, inklusive märkeffekt, resistansvärde, arbetsspänning, arbetscykel, kylningskrav och installationsförhållanden. Dufew kommer att tillhandahålla en lämplig High Power Resistor Box-konfiguration och teknisk support.
Begär en offert idag för skräddarsydda motståndslösningar.
