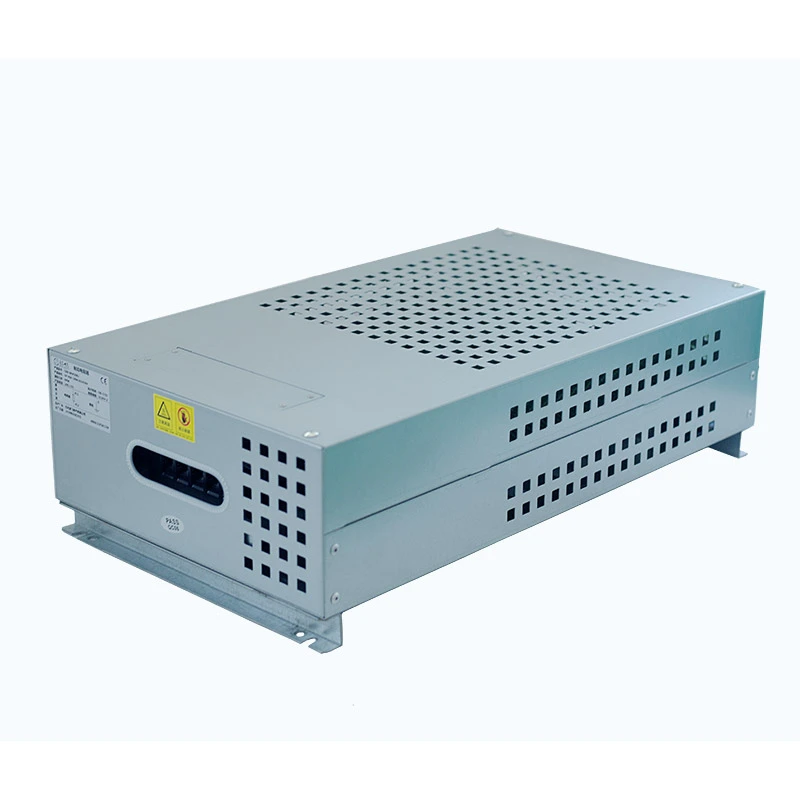

Lastmotståndslåda

En belastningsmotståndslåda är en elektrisk testanordning som använder motståndselement för att simulera faktiska strömförbrukningsförhållanden för elektrisk utrustning. Genom att omvandla elektrisk energi till kontrollerad värme under drift, tillåter det ingenjörer att utvärdera utgångsstabilitet, belastningskapacitet, överbelastningsrespons, skyddsfunktioner och långsiktig driftsäkerhet.

Till skillnad från bromsmotståndslösningar som huvudsakligen är designade för att absorbera regenerativ energi från motorretardation, fungerar en lastmotståndslåda som en kontrollerbar testbelastning för att verifiera prestanda hos kraftkällor och kraftomvandlingsutrustning.

Produktstruktur och arbetsprincip

Den interna motståndsenheten består av flera korrugerade motståndselement arrangerade genom serie- och parallellkopplingar för att uppnå olika belastningskonfigurationer. Oberoende lastsektioner tillåter användare att justera testförhållanden genom att byta olika motståndsgrupper utan att ändra den övergripande hårdvarustrukturen.

Arbetsprocessen kan beskrivas som:

Effektutrustning → Lastmotståndsboxingång → Resistorbelastningsförbrukning → Utvärdering av prestandadata

Kapslingen är tillverkad med aluminium-zinkbelagd stålplåt, vilket ger mekaniskt skydd, effektiv värmeavledning, korrosionsbeständighet och bekväm installation. En dedikerad plint är integrerad för extern elektrisk anslutning, medan valfri forcerad luftkylning är tillgänglig för applikationer som kräver kontinuerlig drift med hög effekt.

Produktspecifikation

Designad för testning av kraftutrustning

UPS prestandaverifiering

Utrustningen tillhandahåller kontrollerade belastningsförhållanden för att verifiera UPS:s nominella uteffekt, överbelastningssvar, spänningsstabilitet och långvarig driftprestanda. Genom att tillämpa olika belastningsnivåer kan ingenjörer utvärdera UPS-beteendet under förhållanden som närmare motsvarar faktiska driftkrav.

Generatortestning

Som en artificiell elektrisk belastning kan utrustningen användas för att verifiera generatorkapaciteten före driftsättning eller under planerat underhåll. Typiska tillämpningar inkluderar testning av dieselgeneratorer, inspektion av reservkraftsystem och fabrikstestning, vilket hjälper till att bekräfta uteffekten under definierade belastningsförhållanden.

Test av växelriktare och strömförsörjning

Den kontrollerade resistiva belastningen gör det möjligt för ingenjörer att utvärdera utströmskapacitet, termisk prestanda, skyddsfunktioner och långsiktig drifttillförlitlighet för växelriktare och strömförsörjning. Justerbara belastningsförhållanden stödjer också testning i olika skeden av utrustningens drift.

Test av energilagringssystem

Systemet tillhandahåller kontrollerade urladdningsbelastningar för batterisystem, PCS-utrustning och energiledningssystem, vilket gör att ingenjörer kan bedöma urladdningsprestanda och driftsstabilitet under specificerade elektriska förhållanden.

Huvudfunktioner

Oberoende lastsektionskontroll

De interna kretsarna är uppdelade i flera oberoende belastningsgrupper, vilket gör att strömmen kan justeras progressivt enligt den testprofil som krävs. Denna konfiguration stöder flexibla lastkombinationer, repeterbara testförhållanden och enklare felisolering när enskilda sektioner kräver inspektion.

Simulering av flera driftsförhållanden

Systemet kan reproducera olika belastningsförhållanden, från drift med låg belastning till full- och korttids överbelastningstestning, vilket gör att ingenjörer kan utvärdera utrustningens prestanda över ett bredare driftsområde.

AC- och DC-kompatibel design

Den integrerade terminalstrukturen kan konfigureras för både AC- och DC-testapplikationer, vilket ger större flexibilitet vid testning av olika typer av kraftutrustning. Med en maximal arbetsspänning på 1200V kan systemet tillgodose en rad industriella effekttestningskrav utan att kräva förändringar av den grundläggande motståndsstrukturen.

Installationsguide

1. Bekräfta specifikation

Före installation, välj lämplig effekt, resistansvärde och skyddsklass enligt den testade utrustningens uteffekt, erforderliga testförhållanden och installationsmiljön. Korrekt matchning av specifikationerna är avgörande för säker energiavledning under testning.

2. Kontrollera utrustningens skick

Inspektera kapslingen, plintarna och kylsystemet före installation för att bekräfta att utrustningen är intakt och klar för drift. Alla synliga skador eller avvikelser bör åtgärdas innan elektrisk anslutning.

3. Välj Installationsplats

Installera utrustningen på en väl ventilerad plats med tillräckligt utrymme för värmeavledning. Installationsområdet bör hållas borta från brandfarliga material, begränsade luftflödesförhållanden och överdriven luftfuktighet som kan påverka säker drift.

4. Fixa utrustningen

Använd monteringshålen på höljet för att säkert installera enheten på golvet eller avsedd testplattform. Monteringsstrukturen bör vara lämplig för utrustningens vikt och driftsförhållanden.

5. Elektrisk anslutning

Anslut utgångsterminalerna på den testade utrustningen till belastningsingångarna enligt det medföljande kopplingsschemat. För DC-applikationer måste polariteten bekräftas, medan alla terminalanslutningar ska vara ordentligt åtdragna och anslutna med kablar som är lämpliga för den förväntade strömmen.

6. Testfunktion

Efter att ha verifierat den fullständiga elektriska anslutningen, börja testa vid en låg belastningsnivå och öka gradvis de aktiva belastningssektionerna enligt testproceduren. Övervaka motståndstemperaturen och andra relevanta driftsförhållanden under drift för att säkerställa att utrustningen håller sig inom det specificerade intervallet.

Prestanda- och tillförlitlighetstestning

Dufew Load Resistor Box är designad för långvariga elektriska tester och genomgår elektrisk och mekanisk prestandaverifiering före leverans. Testning fokuserar på resistansegenskaper, elektrisk säkerhet, mekanisk integritet och stabil drift under olika belastningsförhållanden, vilket hjälper till att säkerställa tillförlitlig prestanda i industriella testmiljöer.

Elektriska egenskaper

Mekaniska egenskaper

Kapslingens struktur är utformad för att tåla transport, installation och industriella driftsmiljöer. Mekaniska tester säkerställer att terminalsystemet och husstrukturen bibehåller tillförlitligheten under långvarig användning.

Lastsimuleringsförmåga

Flexibel belastningskonfiguration

Olika testkrav kräver olika belastningsförhållanden. De interna motståndsgrupperna kan konfigureras i flera oberoende sektioner, vilket gör det möjligt för användare att justera den applicerade belastningen enligt faktiska testprocedurer.

Typiska konfigurationer inkluderar:

Denna sektionsdesign tillåter ingenjörer att utföra flera tester med en enhet istället för att förbereda flera fasta belastningsenheter.

Förmåga till kontinuerlig drift

För produktionstestning, laboratorieverifiering och utvärdering av utrustningens tillförlitlighet måste lastutrustning ofta fungera under kontinuerliga och krävande förhållanden. Dufew Load Resistor Box är designad med stabil motståndsprestanda, optimerad värmeavledningsstruktur, oberoende motståndsgruppering och valfri forcerad luftkylning för att stödja långvariga högeffektstestning.

Denna design gör den lämplig för applikationer som fabriksföråldringstester, generatorprestandaverifiering, UPS-tillförlitlighetsutvärdering och strömförsörjningstestning, där konsekventa belastningsförhållanden krävs.

Tillverkningskvalitetskontroll

Suzhou Dufew Electrical Co., Ltd. tillämpar strukturerade kvalitetskontrollprocedurer genom hela tillverkningsprocessen, som omfattar materialinspektion, monteringskontroll och slutlig prestandaverifiering. Varje steg hanteras för att säkerställa elektrisk tillförlitlighet, mekanisk stabilitet och konsekvent produktprestanda.

Materialinspektion

Inkommande material inspekteras för att verifiera kvaliteten på motståndselement, metallkapslingsmaterial, terminalkomponenter och isoleringsmaterial före produktion.

Monteringskontroll

Under monteringen kontrollerar Dufew resistorgruppering, elektrisk anslutningssäkerhet, isoleringsavstånd och mekanisk fixering för att säkerställa att den färdiga produkten uppfyller tekniska krav.

Slutlig prestandatestning

Före leverans genomgår varje enhet en omfattande verifiering, inklusive resistansmätning, isolationstestning, dielektrisk hållfasthetstestning, strukturell inspektion och funktionskontroller.

Varför välja Dufew Load Testing Solutions?

Professionell erfarenhet av tillverkning av kraftelektronik

Suzhou Dufew Electrical Co., Ltd. är specialiserat på kraftelektronikkomponenter, inklusive motstånd, bromssystem, reaktorer, transformatorer och kraftfilter. Genom erfarenhet av industriell automation, energisystem och applikationer för elektrisk utrustning förstår Dufew de praktiska kraven på tillförlitliga testmiljöer.

Skräddarsydda testlösningar

Olika testprojekt kräver olika elektriska och mekaniska konfigurationer. Dufew tillhandahåller skräddarsydda lösningar enligt märkeffekt, resistansvärde, spänningsnivå, belastningssteg, kylningskrav, kapslingsstruktur och installationsförhållanden, vilket hjälper kunder att uppnå lämplig testprestanda för specifik utrustning.

Tillförlitlig leverans för industriella tillämpningar

Dufew stödjer utrustningstillverkare, systemintegratörer, eldistributörer och industriella användare med ingenjörshjälp, anpassad tillverkning och standardiserade produktionsprocesser. Dessa funktioner hjälper till att säkerställa stabil leverans och tillförlitliga elektriska lösningar för globala industriella tillämpningar.

Lastresistorbox vs traditionella motståndslösningar

Ett lasttestsystem kräver inte bara tillräcklig effektkapacitet utan också exakt lastsimulering, stabil långtidsdrift och bekväm drift. Jämfört med fasta enstaka motstånd eller konventionella bromsmotståndslösningar ger Dufew Load Resistor Box mer flexibla testfunktioner för verifiering av kraftutrustning.

Vanliga frågor

F1: Vad är skillnaden mellan lasttestutrustning och bromsmotståndslösningar?

Belastningstestutrustning används huvudsakligen för att simulera elektriska belastningar och verifiera kraftsystemens prestanda, inklusive uteffekt, stabilitet och överbelastningssvar från generatorer, UPS-system, växelriktare och strömförsörjning. Bromsmotståndslösningar används huvudsakligen i motordrivsystem för att absorbera regenerativ energi under retardation och förhindra DC-bussöverspänning.

F2: Hur justeras testbelastningen?

Systemet använder sektionslaststyrning, där interna motståndsgrupper är uppdelade i oberoende kretsar. Genom att byta olika sektioner kan användare simulera olika driftsförhållanden, inklusive lätt belastning, dellast, märklast och överbelastningsförhållanden. Denna konfiguration förbättrar testflexibiliteten och repeterbarheten.

F3: Vilka kylningsalternativ finns tillgängliga?

Kylningsmetoden väljs efter effektkapacitet, drifttid, installationsmiljö och krav på värmeavledning. Standardkonfigurationer använder naturligt luftflöde, medan forcerad luftkylning kan läggas till för applikationer som kräver högre effekt eller längre kontinuerlig drift.

F4: Kan motståndskonfigurationen anpassas?

Ja. Dufew Electric kan anpassa motståndsvärden, märkeffekt, spänningsnivåer, belastningssteg, kylningsmetoder, kapslingsstrukturer och terminalkonfigurationer enligt specifika testkrav.

F5: Vilken utrustning kan testas med denna lösning?

Den är lämplig för prestandaverifiering, underhållstestning, åldringstester och laboratorieutvärdering av generatorer, UPS-system, växelriktare, DC-strömförsörjning, laddare, energilagringsutrustning och andra industriella kraftsystem.

F6: Tillhandahåller Dufew Electric skräddarsydda testlösningar?

Ja. Dufew Electric tillhandahåller ingenjörsstöd baserat på kundens utrustningsspecifikationer och testkrav, och hjälper till att designa lämpliga konfigurationer för olika effektkapaciteter, elektriska förhållanden och installationsmiljöer.
