Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

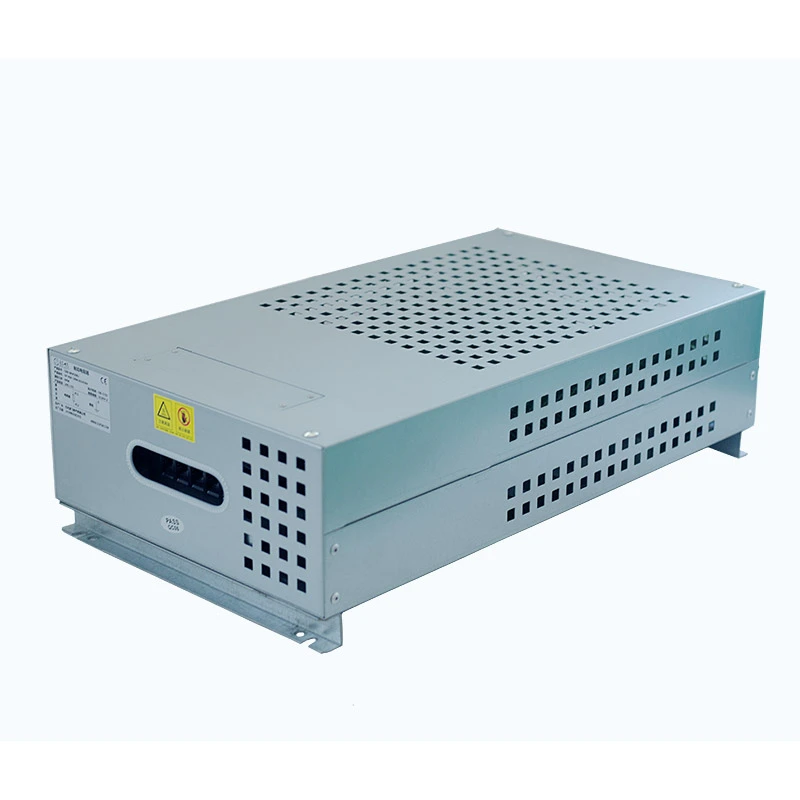

DUFEW Corrugated Resistor Box är en högeffektsmotståndsenhet som integrerar flera korrugerade motståndselement genom serie- och parallellkopplingsmetoder och fixerar dem inuti ett professionellt hölje. Den är speciellt utvecklad för att övervinna effektbegränsningen hos individuella motstånd och ge stabil energiabsorptionsprestanda för högeffekts elektriska system.
Motståndslådan stöder en maximal effekt på 30KW, resistansvärden från 0,01Ω till 1KΩ och resistansnoggrannhetsalternativ på ±3%, ±5% och ±10%. Den interna strukturen inkluderar en högströmsplint och temperaturskyddsbrytare, medan kapslingens skyddsklass kan anpassas enligt olika applikationskrav.
Som en erfaren tillverkare och leverantör i Kina tillhandahåller DUFEW skräddarsydda lösningar för bromssystem, frekvensomriktare, industriell automationsutrustning, hissar, kranar, valsverk och andra applikationer som kräver effektiv energiavledning.
Den interna strukturen i korrugerade motståndsboxen består av flera korrugerade motståndselement arrangerade genom serie- och parallellkretsar och monterade säkert inuti en specialdesignad hölje. Denna modulära konfiguration förbättrar kraftkapaciteten samtidigt som den bibehåller stabil elektrisk prestanda och bekvämt underhåll.
Kapslingen är tillverkad av aluminium-zinkbelagd stålplåt, som ger utmärkt korrosionsbeständighet, mekanisk styrka och värmeavledningsförmåga. Den integrerade ventilationsstrukturen hjälper till att optimera luftflödet och bibehålla en stabil temperatur under kontinuerlig drift.
En högströmsplint är installerad inuti motståndsboxen för att förenkla externa elektriska anslutningar. Den inbyggda temperaturskyddsbrytaren kopplar automatiskt från kretsen när den interna temperaturen överskrider den förinställda säkerhetsgränsen, vilket förhindrar överhettningsskador.
Enligt kundens krav kan DUFEW tillhandahålla kylfläktar som tillval, oberoende motståndsgruppkontroll och anpassade skyddsnivåer. Produkten är designad enligt GB-5792 standard och är lämplig för krävande industriella miljöer.
Exempel: CRB 10KW 13.6R J
| Koda | Beskrivning |
|---|---|
| CRB | Korrugerad motståndslåda / bromsmotståndslåda |
| 10KW | Nominell effekt |
| 13,6R | Bedömd motstånd |
| J | Motståndstolerans (K=10%, J=5%, H=3%) |
| Parameter | Specifikation |
|---|---|
| Power Range | 1KW-30KW |
| Arbetsspänning | ≤1200V |
| Motståndsområde | 0,01Ω---1KΩ |
| Motståndstolerans | ±3/±5/±10 |
| Skyddsgrad | IP20/IP23 |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flamskyddsklass | UL 94V-2 |
| Standardöverensstämmelse | GB-5792 |
DUFEW tillhandahåller skräddarsydda lösningar för korrugerade motståndsboxar baserade på olika industriella driftsförhållanden. Kunder kan välja lämpliga effektklasser, resistansvärden, kylningsmetoder, skyddsnivåer och interna kretskonfigurationer enligt deras systemkrav.
Den modulära designen gör att flera motståndsenheter kan kombineras till olika effektnivåer, vilket gör produkten lämplig för applikationer med hög bromsenergi, frekvent acceleration och retardation och kontinuerlig drift.
Anpassningsalternativ inkluderar:
- Anpassad märkeffekt
- Anpassat motståndsvärde
- Flergruppsmotståndskretsdesign
- Ytterligare kylfläktinstallation
- Skräddarsydd kapslingsstruktur
- OEM tillverkning enligt kundritningar
Corrugated Resistor Box absorberar regenerativ energi som genereras under motorretardation och hjälper till att förhindra överspänningsfel i DC-bussarna.
Designad för frekventa bromsoperationer i kranar, lyftutrustning och materialhanteringssystem.
Ger stabil bromsprestanda för högeffektsmotorer som arbetar under kontinuerliga belastningsförhållanden.
Lämplig för hisssystem som kräver frekvent acceleration, retardation och kontroll av energiförbrukning.
Används som en pålitlig belastningskomponent med hög effekt för elektriska tester och energiavledningstillämpningar.
DUFEW Corrugated Resistor Box antar en modulär intern resistorstruktur. Flera motståndselement är indelade i oberoende grupper och anslutna via separata kretsar, vilket möjliggör enklare underhåll och minskar utbyteskostnaderna.
När en enskild motståndsgrupp misslyckas behöver tekniker bara byta ut den skadade modulen istället för att byta ut hela motståndslådan. Denna design förbättrar utrustningens tillgänglighet avsevärt och minskar långsiktiga underhållskostnader.
Interna motståndselement är uppdelade i separata kretsar. En enskild skadad sektion kan bytas ut oberoende utan att påverka driften av andra motståndsgrupper.
Den frontmonterade högströmsplinten ger centraliserad och organiserad kabeldragning. Stora strömkablar kan enkelt anslutas och kopplas bort under installation, inspektion och underhåll.
Standardtemperaturskyddsomkopplaren kopplar automatiskt från kretsen när onormala temperaturförhållanden inträffar, vilket förhindrar motståndsskador orsakade av överhettning under obevakad drift.
DUFEW Corrugated Resistor Box är speciellt utformad för tung utrustning som kräver frekvent bromsning, hög energiabsorption och lång kontinuerlig drift.
Den är lämplig för industriella applikationer som valsverk, hamnkranar och tunga hissar, där bromsmotstånd måste tåla upprepade energiurladdningscykler.
Lämplig för utrustning med frekventa energiåterkopplingsförhållanden, inklusive valsverk, hamnmaskineri och tunga hissar. Den cykliska livslängden kan överstiga 9000 timmar under specificerade driftsförhållanden.
För högeffektapplikationer eller högtemperaturmiljöer kan kylfläktar installeras för att förbättra värmeavledningseffektiviteten och bibehålla stabil drift.
Enhetliga kapslingsdimensioner gör att flera motståndslådor kan installeras parallellt, vilket ger en snygg layoutlösning för stora testsystem och komplett elektrisk styrutrustning.
Motståndselementet är tillverkat av konstantan- eller nickel-kromlegeringsremsor formade till en korrugerad struktur. Denna design minskar parasitisk induktans och förbättrar responsprestandan, vilket gör den lämplig för högfrekvent pulsbromsning och krävande industriella tillämpningar.
Den ökade ytan på det korrugerade bandet förbättrar värmeavledningseffektiviteten, samtidigt som en temperaturkoefficient på ≤300 ppm/℃ bibehålls för stabil motståndsprestanda under drift.
Viktiga fördelar inkluderar låginduktansegenskaper, utmärkt termisk stabilitet, effektiv värmeavledning och pålitlig prestanda under frekventa pulsbelastningsförhållanden.
Kapslingen är konstruerad av aluminium-zinkbelagd stålplåt, vilket ger stark korrosionsbeständighet och oxidationsskydd för industriella miljöer. Precisionsböjning, svetsprocesser och optimerade ventilationskanaler förbättrar både strukturell styrka och luftflödeseffektivitet.
Viktiga fördelar inkluderar korrosionsbeständighet, mekanisk hållbarhet, förbättrad värmehantering och anpassningsförmåga till krävande arbetsförhållanden.
Högtemperaturkeramiska eller glimmerstöd används för att säkra de korrugerade motståndselementen samtidigt som de tillhandahåller elektrisk isolering mellan värmekomponenter och höljet. Isoleringsstrukturen bibehåller tillförlitlig prestanda under termiska förhållanden upp till 350 ℃.
Viktiga fördelar inkluderar högtemperaturbeständighet, stabil elektrisk isolering, ökad säkerhet och lång livslängd under kontinuerlig termisk stress.
Motståndslådan antar en anslutningsstruktur av kopparskena med hög ström, utformad för pålitlig anslutning i högeffektapplikationer. Flerkretsledningsdesignen hjälper till att organisera kabelanslutningar, minska värmeutvecklingen och förbättra den elektriska stabiliteten.
Viktiga fördelar inkluderar hög strömförande förmåga, bekväm installation, stabil elektrisk anslutning och lämplighet för stora kraftsystem.
Valfria konfigurationer inkluderar temperaturskyddsbrytare och axiella kylfläktar. Temperaturomkopplaren ger ytterligare säkerhet genom att koppla bort kretsen när onormala temperaturförhållanden uppstår, medan forcerad luftkylning hjälper till att minska temperaturökningen och förbättra kontinuerlig driftkapacitet i slutna installationer.
| Elektrisk prestanda | Testvillkor | Prestanda |
|---|---|---|
| Dielektrisk styrka | 2500VAC/50Hz/60S | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | Isolationsresistans ≥100MΩ |
| Korttidsöverbelastning | 10 gånger märkeffekt för 5S | Inga synliga skador |
| Långsiktig belastningstid | Cyklisk drift (urladdning 10S, intervall 90S) | Mer än 9000h |
| Steady-State fuktig värme | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Snabb temperaturförändring | -55℃, 55℃, 155℃ vardera i 15 minuter, 5 cykler | △R≤±（2%R+0,05Ω） |
| Värmebeständighet | 350 ℃/2h | Ingen tydlig missfärgning eller skada |
| Temperaturkoefficient | Jämförelse mellan nominellt belastningsmotstånd och statiskt motstånd | Mindre än 300 ppm/℃ |
| Flamskydd | 10 gånger märkeffekt i 5 minuter | Rött sken men ingen låga |
| Mekanisk prestanda | Testvillkor | Prestanda |
|---|---|---|
| Terminal styrka | 45N/30S | Inga skador eller synliga skador |
| Vibrationsmotstånd | 5-200Hz, 1g, 98m/S² | Inga synliga strukturella skador |
| Värmebeständighet vid lödning | Blyterminal nedsänkt i 350±5℃ lod för 3S | △R≤±（1%R+0.05Ω） Inga synliga yttre skador, tydlig markering |
| Lödbarhet | Terminal nedsänkt i 235±5℃ lod för 5S | Lödtäckning på anslutningsytan ≥95 % |
Att välja en lämplig bromsmotståndslösning är viktigt för att förbättra systemets stabilitet, säkerhet och underhållseffektivitet. Jämfört med individuella aluminiuminbyggda motstånd, rörformiga motstånd eller fristående motståndselement ger DUFEW en mer integrerad design med förbättrat skydd, termisk hantering och enklare installation för industriella krafttillämpningar.
| Jämförelsedimension | Korrugerad motståndslåda | Traditionellt enkelt aluminiumhus / rörformigt / oberoende motstånd |
|---|---|---|
| Krafthanteringsförmåga | Flera korrugerade motståndselement kan kombineras genom serie- och parallellkretsar, vilket gör att en enda kapsling kan uppnå upp till 30KW effektkapacitet samtidigt som det ger enhetligt skydd och anslutningshantering. | Individuella motstånd har vanligtvis begränsad effektkapacitet. Flera enheter kräver ytterligare kombinationer, ledningar och skyddsstrukturer, vilket ökar installationens komplexitet. |
| Högfrekvent prestanda | Den korrugerade legeringsremsan ger låginduktansegenskaper, vilket hjälper till att minska spänningsspikar, elektromagnetiska störningar och instabilitet under högfrekventa bromsoperationer. | Traditionella motståndsstrukturer kan generera högre parasitisk induktans, vilket kan påverka prestandan i applikationer med snabba omkopplings- eller pulsbromsningsförhållanden. |
| Skydd och säkerhet | Det integrerade metallhöljet skyddar interna värmeelement från damm, fukt och oavsiktlig kontakt. Skyddsklasser kan anpassas efter applikationskrav. | Exponerade motståndselement ger begränsat miljöskydd och kan kräva ytterligare säkerhetsskydd eller skyddskomponenter. |
| Värmehantering | Den interna luftflödesstrukturen och det optimerade motståndsarrangemanget förbättrar värmefördelningen och minskar lokal temperaturackumulering under kontinuerlig drift. | Flera oberoende motstånd installerade tillsammans kan sakna effektiv luftflödesorganisation, vilket ökar risken för ojämn uppvärmning och accelererad åldring. |
| Underhåll Bekvämlighet | Den modulära interna strukturen möjliggör enklare inspektion och utbyte. Integrerade terminaler och temperaturskyddskomponenter förenklar underhållsprocedurerna. | Separata motståndsinstallationer kräver vanligtvis mer komplicerade ledningar och komponentbytesprocesser utan centraliserat skydd och övervakning. |
S: Denna lösning är lämplig när applikationen kräver högre effektkapacitet, integrerat kapslingsskydd eller bekvämare underhåll än ett enskilt motstånd kan ge. Det används vanligtvis i drivsystem med variabel frekvens, kranar, hissar, valsverk och annan industriell utrustning med frekventa bromskrav.
S: Den inbyggda temperaturskyddsbrytaren övervakar drifttemperaturen kontinuerligt. När temperaturen överstiger den förinställda säkerhetsgränsen kopplar skyddsanordningen ur kretsen för att minska överhettningsrisker och skydda motståndssystemet.
A: Ja. För tillämpningar som involverar hög effekt, frekventa bromscykler eller begränsade ventilationsförhållanden, kan ett kylfläktsystem installeras som tillval för att förbättra värmeavledningen och bibehålla stabil drift.
A: Ja. De interna motståndselementen kan konfigureras i flera oberoende grupper enligt applikationskrav. Detta möjliggör flexibel lastjustering, enklare felisolering och förbättrad systemtillförlitlighet.
S: Standardkonfigurationer stöder märkeffekter från 1KW till 30KW. För applikationer som kräver olika effektnivåer kan DUFEW utveckla skräddarsydda lösningar baserade på driftsförhållanden och tekniska specifikationer.
S: Motståndsvärden kan anpassas enligt systemkrav. Standardalternativ inkluderar olika motståndsområden och toleranser på ±3 %, ±5 % och ±10 %, beroende på den elektriska applikationen.
S: Det används ofta i industriella applikationer för drivning och energikontroll, inklusive drivningar med variabel frekvens, kranar, hamnmaskiner, hissar, valsverk, automationsutrustning och elektriska testsystem. Den är särskilt lämplig för applikationer som kräver upprepad bromsning, energiförlust och stabil termisk prestanda.
A: Ja. DUFEW stöder skräddarsydda konstruktioner enligt kundens krav, inklusive märkeffekt, resistansvärde, kapslingsstruktur, skyddsnivå, kylmetod och intern kretskonfiguration. Kunder kan tillhandahålla applikationsdetaljer eller tekniska ritningar och DUFEW-ingenjörer kommer att utveckla en lämplig lösning baserad på faktiska driftsförhållanden.
