Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

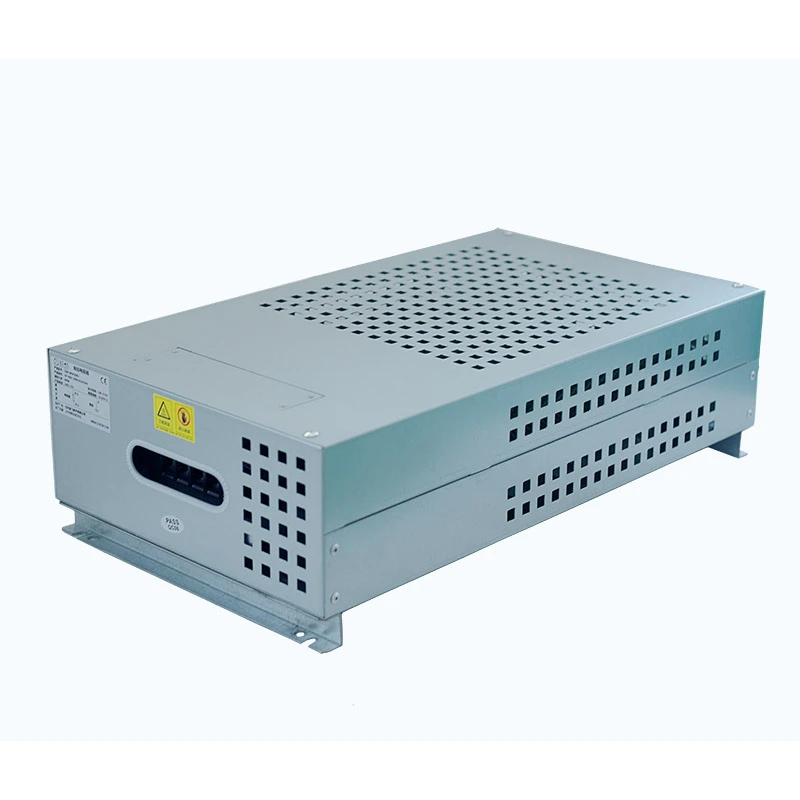

Inverter Braking Resistor Box är en dedikerad bromskomponent som används i inverterdrivna motorsystem. När en motor bromsar in med en stor tröghetsbelastning matas regenerativ energi tillbaka till växelriktarens DC-länk, vilket gör att bussspänningen stiger. Denna produkt leder bort överskottsenergin genom motståndselement för att bibehålla stabil växelriktardrift.
Den inre strukturen består av flera korrugerade motståndselement arrangerade enligt erforderlig resistans och effekt. Motståndsenheten är installerad inuti en skyddande aluminium-zinkbelagd stålkapsling med integrerade kopplingsplintar och temperaturskyddsbrytare.
Kapslingens design stöder extern montering bredvid växelriktarskåpet, vilket hjälper till att spara internt skåputrymme samtidigt som effektiv värmeavledning och elektrisk säkerhet bibehålls.
Resistans- och effektkonfigurationen är designad enligt vanliga bromskrav för inverteraren. Detta förenklar valet och hjälper till att minska manuell beräkning under systemintegration.
Kapslingen har en sidoventilationsdesign som leder bort varm luft från växelriktarskåpet, vilket minskar sekundär värmeackumulering runt drivkomponenter.
Den interna layouten ger tillräckligt med isoleringsavstånd mellan motståndselementen och kapslingen, vilket stöder stabil drift under DC-bussspänningar upp till 1200V.
Den dedikerade monteringsbasen möjliggör installation på sidan eller undersidan av växelriktarskåp utan att ta upp värdefullt internt elskåpsutrymme.
- Designad speciellt för VFD regenerativa bromssystem
- Omvandlar överskottsbromsenergi till värme för att förhindra DC-buss överspänningslarm
- Korrugerad motståndskombination stöder effekt upp till 30kW
- Inbyggd temperaturbrytare förbättrar driftsäkerheten
- Aluminium-zinkbelagd kapsling ger korrosionsbeständighet och mekaniskt skydd
- Lämplig för frekvent acceleration, retardation och nödstopp
Dufew Electric Corrugated Resistor Cabinet är designat för industriella drivsystem som kräver tillförlitlig energiavledning under bromsning, retardation och dynamisk lastkontroll. Dess flexibla konfiguration gör den lämplig för olika tunga applikationer, inklusive:
Motståndsskåpet hjälper till att hantera regenerativ energi som genereras under frekventa lyft- och sänkoperationer, vilket förbättrar systemstabiliteten i hissar, tornkranar, hissar, vinschar och lyftplattformar.
För utrustning med frekventa accelerations- och retardationscykler, såsom bandtransportörer, staplare och tunga transportsystem, ger lösningen stabil bromsprestanda och stödjer kontinuerlig industriell drift.
Skåpet är lämpligt för industrimaskiner som kräver exakt motorstyrning och energiabsorption, inklusive valsverk, centrifuger, formsprutningsmaskiner, tråddragningsmaskiner och textilmaskiner.
Den kan också integreras i testutrustning för inverterprestanda och servodrivningstestsystem för att tillhandahålla kontrollerade motståndsbelastningar för utvärdering av elektrisk prestanda och systemtillförlitlighet.
| Parameter | Specifikation |
|---|---|
| Power Range | 1kW-30kW |
| Arbetsspänning | ≤1200V |
| Motståndsområde | 0,01Ω-1kΩ |
| Motståndstolerans | ±3 % / ±5 % / ±10 % |
| Skyddsgrad | IP20 / IP23 |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flamskyddsklass | UL94V-2 |
| Standard | GB-5792 |
Exempel: CRB 10KW 13.6R J
| Koda | Beskrivning |
|---|---|
| CRB | Bromsmotståndslåda |
| 10KW | Nominell effekt |
| 13,6R | Bedömd motstånd |
| J | Motståndstolerans (K=10%, J=5%, H=3%) |
| Prestandaobjekt | Testtillstånd | Prestanda |
|---|---|---|
| Dielektrisk styrka | 2500VAC/50Hz/60S | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10 gånger märkeffekt 5S | Inga synliga skador |
| Långsiktig belastningstid | 10S urladdning / 90S intervallcykling | >9000h |
| Test av fuktig värme | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Temperatur cykling | -55℃, 55℃, 155℃ cykling | △R≤±(2%R+0,05Ω) |
| Värmebeständighet | 350 ℃/2h | Ingen missfärgning eller skada |
| Temperaturkoefficient | Nominellt belastningsskick | <300 ppm/℃ |
| Flamtest | 10 gånger märkeffekt 5min | Röd uppvärmning utan låga |
| Prestandaobjekt | Testtillstånd | Prestanda |
|---|---|---|
| Terminal styrka | 45N/30S | Ingen löshet eller skada |
| Vibrationsmotstånd | 5-200Hz, 1g, 98m/S² | Inga strukturella skador |
| Värmebeständighet vid lödning | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Lödbarhet | 235±5℃ / 5S | Lödtäckning >95 % |
Under snabb retardation eller nödbromsning ger denna produkt en effektiv energiavledningsväg för att bibehålla växelriktarens DC-buss stabilitet.
Motståndsstrukturen är designad för upprepade energiabsorptionsförhållanden som vanligtvis förekommer i lyftutrustning, transportörer och industriella automationssystem.
Den externa monteringsstrukturen minskar behovet av utrymme i skåpet och förenklar systeminstallationen.
| Jämförelseobjekt | Inverter bromsmotståndslåda | Allmän belastningsmotståndslåda |
|---|---|---|
| Huvudsyfte | Designad för inverterbromsning och DC-bussspänningskontroll | Allmänna motståndsbelastningsapplikationer |
| Parameterval | Matchat med kraven på inverterbromsenheten | Kräver ytterligare resistansberäkning |
| Kyldesign | Sidoutblåsning förhindrar att varm luft kommer in i inverterskåpet | Standardluftflöde kan påverka omgivande utrustning |
| Installation | Stöder extern montering av inverterskåp | Kräver vanligtvis separat installationsutrymme |
| Arbetsförhållanden | Optimerad för intermittent regenerativ bromsning | Används främst för allmän belastning eller testning |
Dufew Electric tillämpar standardiserade produktionsprocedurer från resistormontering och kapslingstillverkning till elektrisk prestandatestning.
Kvalitetskontroll inkluderar:
- Inkommande materialbesiktning
- Verifiering av motståndsvärde
- Isolationsprovning
- Termisk skyddstestning
- Slutlig produktbesiktning
Varje resistorlåda är professionellt förpackad enligt produktstorlek och transportkrav.
Förpackningsprocessen inkluderar:
- Produktskyddsfixering
- Fuktbeständig förpackning
- Förberedelse av exportförsändelser
- Batchorderhantering
Att välja en lämplig växelriktarbromsmotståndslåda kräver en omfattande utvärdering av växelriktarparametrar, motoregenskaper, bromsförhållanden och installationsmiljö. Den korrekta konfigurationen hjälper till att effektivt avleda regenerativ energi, förhindra DC-bussöverspänning och förbättra den långsiktiga tillförlitligheten hos VFD-system.
Motståndslådans märkeffekt bör väljas i enlighet med växelriktarens kapacitet och motordriftsförhållanden. Tillämpningar med högre motoreffekt, större belastningströghet eller frekventa bromscykler kräver generellt starkare energiabsorptionsförmåga.
Viktiga valfaktorer inkluderar växelriktarens märkeffekt, motoreffekt, belastningströghet, erforderligt bromsmoment och bromsfrekvens.
Motståndets arbetsspänning måste matcha växelriktarens DC-bussspänning för att säkerställa säker och stabil drift. Olika drivsystem kan kräva olika spänningskonfigurationer, såsom växelriktarsystem i 400V klass, 690V industriella drivsystem eller högspänningstillämpningar upp till 1200V.
Dufews bromsmotståndslösningar är designade för att stödja stabil drift under olika DC-bussspänningsförhållanden enligt applikationskrav.
Motståndsvärdet påverkar direkt bromsverkan. Ett lägre motståndsvärde kan ge starkare bromskraft men resulterar i högre strömflöde, medan ett högre motståndsvärde minskar strömspänningen men kan öka bromstiden.
Den lämpliga resistanskonfigurationen bör bestämmas enligt specifikationer för växelriktarens bromsenhet, tillåten bromsström, erforderlig stopptid och lasttröghetsegenskaper.
Olika industriella applikationer genererar olika nivåer av regenerativ energi, så motståndslådan måste väljas enligt den faktiska bromscykeln och driftsförhållandena.
| Ansökan | Driftskick | Urvalsfokus |
|---|---|---|
| Hiss | Frekventa accelerations- och stoppcykler | Hög tillförlitlighet och upprepad bromsförmåga |
| Kran & lyft | Tunga lyft- och sänkoperationer | Hög överbelastningskapacitet och stabil prestanda |
| Transportörsystem | Lång kontinuerlig drift | Stabil värmehantering |
| Centrifug | Krav på snabb retardation | Fast energy absorption capability |
| Industrimaskiner | Intermittenta bromsförhållanden | Korrekt val av kraft och motstånd |
Installationsmiljön påverkar skåpsstruktur, ventilationsdesign och termisk prestanda. Före val bör kunder överväga tillgängligt monteringsutrymme, installationsmetod, omgivningstemperatur och luftflödesförhållanden.
Dufew bromsmotståndslådor antar praktiska installationsstrukturer och optimerade ventilationsdesigner, vilket möjliggör integration med växelriktarskåp samtidigt som en effektiv värmeavledning bibehålls.
Standardmotståndslådor kanske inte alltid uppfyller specifika industriella krav. Dufew tillhandahåller skräddarsydda konfigurationer baserade på resistansvärde, märkeffekt, arbetsspänning, höljesdimensioner, terminalarrangemang och skyddskrav.
Med professionell tillverkningskapacitet stödjer Dufew Electric OEM och anpassade bromsmotståndslösningar för olika invertersystem och industriella applikationer.
Dufew bromsmotståndslådor kan matchas med olika invertersystem från olika tillverkare. Kunder kan tillhandahålla information om växelriktarmodell, och Dufew kommer att rekommendera en lämplig resistans- och effektkonfiguration.
För anpassning bör kunder tillhandahålla växelriktarmodell, motoreffekt, arbetsspänning, resistansvärde, bromsarbetscykel och installationskrav. Dufew kan designa en lämplig resistorboxlösning enligt dessa parametrar.
Ja. Dufew tillhandahåller skräddarsydda bromsmotståndslådor med justerbara resistansvärden, effektklasser, kapslingskonstruktioner, terminalkonfigurationer och skyddsalternativ för att möta olika industriella tillämpningar.
Livslängden påverkas främst av bromsfrekvens, överbelastningsförhållanden, driftstemperatur, kylprestanda och installationsmiljö. Korrekt val och värmehantering kan förbättra tillförlitligheten på lång sikt.
Ja. Dufew bromsmotståndslådor är designade för applikationer som kräver upprepad acceleration och retardation, såsom hissar, kranar, transportörer och industriell automationsutrustning. Effekten bör väljas enligt bromscykeln.
Regelbunden inspektion rekommenderas för att kontrollera ventilationsförhållanden, terminalanslutningar, dammansamling och tecken på överhettning. Korrekt underhåll hjälper till att säkerställa stabil prestanda och längre livslängd.
Dufew bromsmotståndslådor har skyddande kapslingar och pålitliga strukturer för industriella applikationer. Skräddarsydda skyddslösningar finns tillgängliga för miljöer med hög luftfuktighet, damm eller speciella driftsförhållanden.
Dufew specialiserar sig på design och tillverkning av industriella motstånd, tillhandahåller skräddarsydda bromsmotståndslösningar, strikt kvalitetskontroll och pålitligt stöd för växelriktartillverkare, utrustningstillverkare och automationsföretag.
Behöver du en bromsmotståndslösning för hissar, kranar, industriella drivenheter eller automationsutrustning?
Ange din växelriktarmodell, motoreffekt, DC-bussspänning och bromskrav. Dufew kommer att rekommendera en lämplig VFD-bromsmotståndslåda och tillhandahålla teknisk support för ditt projekt.
Begär en offert idag för anpassade resistansvärden, effektklasser och kapslingsdesigner.
