Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

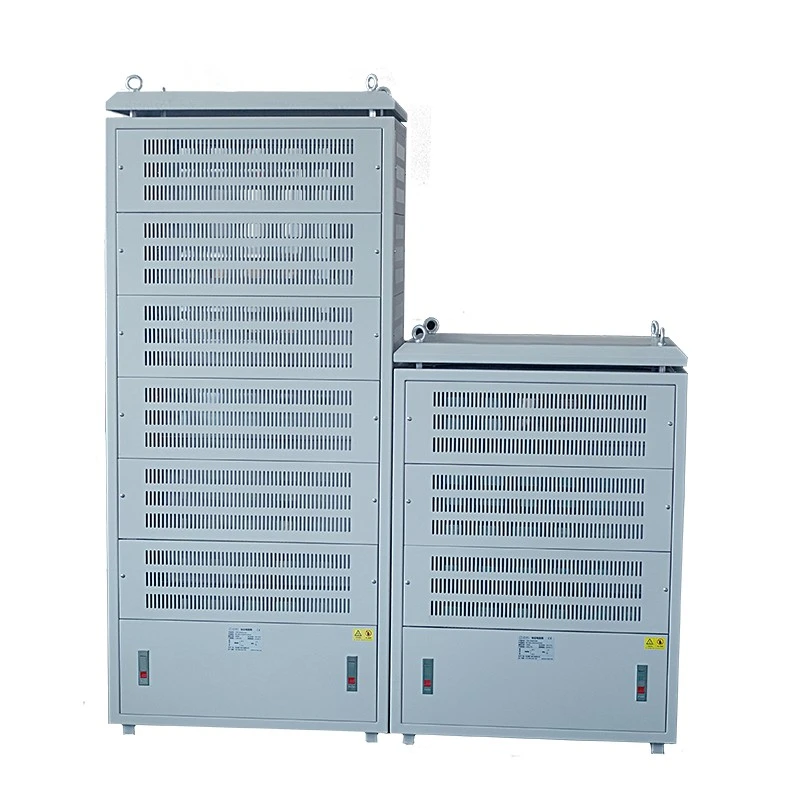

Dufew Electric Braking Resistor Cabinet är en komplett energiavledningslösning designad för applikationer där motorer ofta genererar regenerativ energi under bromsoperationer.
Under retardation, lyftning, sänkning eller snabba laständringar kan överdriven energi öka DC-bussspänningen hos frekvensomformare. Den absorberar denna regenererade energi och omvandlar den till värme, vilket hjälper till att upprätthålla en stabil växelriktardrift och förbättrar systemsäkerheten.
Skåpet integrerar flera trådlindade korrugerade motståndselement genom ledande stänger av rostfritt stål, medan kopparskenor används mellan motståndsskikten för att säkerställa tillförlitliga högströmsanslutningar.
Med ett effektområde på 20KW-500KW, driftspänning upp till 3000V och anpassningsbara resistansvärden från 0,01Ω till 1KΩ, designar Dufew Electric bromsmotståndsskåp enligt specifik motoreffekt, bromsarbetscykel, installationsmiljö och systemkrav.
| Parameter | Specifikation |
|---|---|
| Produkttyp | Bromsmotståndsskåp |
| Nominell effekt | 20KW-500KW |
| Arbetsspänning | ≤3000V |
| Motståndsområde | 0,01Ω-1KΩ |
| Motståndsnoggrannhet | ±3 %, ±5 %, ±10 % |
| Skyddsgrad | IP20-IP54 Tillval |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flamskyddsklass | UL94V-2 |
| Tillverkningsstandard | GB-5792 |
CRC 100KW 2.7R J
| Koda | Beskrivning |
|---|---|
| CRC | Bromsmotståndsskåp |
| 100KW | Nominell effekt |
| 2.7R | Bedömd motstånd |
| J | Motståndsnoggrannhet (K=±10%, J=±5%, H=±3%) |
Till skillnad från konventionella motståndslådor som huvudsakligen används för enkla belastningstillämpningar, är Dufew Electric Braking Resistor Cabinet designat för industriella drivsystem som kräver pålitlig energiabsorption, DC-bussspänningskontroll och bromsskydd.
Under motorbromsning överförs regenerativ energi till motståndsskåpet och omvandlas till värme, vilket hjälper till att kontrollera DC-bussens spänningsökning och minska risken för frekvensomformarens överspänningsfel.
Denna design förbättrar växelriktarens skyddsprestanda och stödjer mer stabil drift av industriella drivsystem under frekventa bromsförhållanden.
Dufew Electric använder en modulär skiktad struktur för att förenkla installation, underhåll och framtida systemexpansion.
Varje oberoende motståndsskikt inkluderar en dedikerad ledande krets, temperaturövervakningssystem och separat luftflödesväg, vilket gör att enskilda sektioner kan inspekteras eller underhållas utan att påverka funktionen hos andra skikt.
Den modulära designen stöder även ytterligare motståndsskikt, anpassade motståndskonfigurationer och olika bromscykler enligt specifika effektkrav, vilket hjälper till att minska utbyteskostnaderna när utrustningens kapacitet ökar.
Bromsmotståndsskåpet integrerar flera skyddsfunktioner för att förbättra säkerheten och tillförlitligheten i industriella driftsmiljöer.
Inbyggda temperaturbrytare övervakar kontinuerligt skåpets driftsförhållanden. När temperaturen överstiger den förinställda gränsen aktiveras skyddssignalen och växelriktarens styrsystem kan ta emot ett avstängningskommando för att minska risken för skador på utrustningen.
Den inre strukturen använder ledande stänger av rostfritt stål för motståndsanslutningar och kopparskenor mellan motståndsskikt, vilket ger starkt mekaniskt stöd, korrosionsbeständighet och pålitlig elektrisk ledningsförmåga under långvarig drift.
För tillämpningar som involverar frekventa bromscykler är effektiv termisk hantering avgörande för att upprätthålla en stabil motståndsprestanda.
Dufew Electric tillhandahåller optimerade kyldesigner, inklusive vertikala luftflödeskanaler, förbättrad skåpventilation, valfria forcerade kylfläktar och anpassade skyddsnivåer från IP20 till IP54.
Kylsystemet hjälper till att kontrollera resistortemperaturen och bibehålla tillförlitlig drift under kontinuerliga industriella bromsprocesser.
Dufew Electric Braking Resistor Cabinet används ofta i industriella system som kräver kontrollerad regenerativ energiabsorption och pålitlig dynamisk bromsprestanda.
Tillämpningar inkluderar hamnkranar, tornkranar och lyftsystem, där motståndsskåpet hjälper till att hantera regenerativ energi som genereras under lyft- och sänkoperationer.
I valsverksdrifter, gruvutrustning och transportsystem stödjer den frekventa accelerations- och retardationsprocesser genom att tillhandahålla stabil avledning av bromsenergi.
Systemet kan appliceras i vindkraftverksdriftsystem för att kontrollera bromsenergin under justeringsoperationer och nödstopp.
För industriella motortestbänkar och testsystem för kraftutrustning tillhandahåller skåpet en kontrollerad resistiv belastningslösning för prestandaverifiering och tillförlitlighetstestning.
Innan leverans utför Dufew Electric produktinspektioner enligt kundens krav.
Testobjekt inkluderar:
| Testobjekt | Ändamål |
|---|---|
| Dielektriskt hållfasthetstest | Verifiera isoleringssäkerheten |
| Isolationsbeständighetstest | Bekräfta den elektriska isoleringens prestanda |
| Överbelastningstest | Utvärdera korttidsöverbelastningsförmåga |
| Temperaturprestandatest | Verifiera termisk stabilitet |
| Kontinuerlig belastningstest | Kontrollera långsiktig driftsäkerhet |
| Mekanisk inspektion | Bekräfta strukturell stabilitet |
Dufew Electric kombinerar professionell erfarenhet av elteknik med standardiserade tillverkningsprocesser för att utveckla anpassade bromsmotståndslösningar för industriella drivsystem. Hela produktionsprocessen, som täcker resistormontering, skåpstillverkning, elektrisk testning och slutinspektion, kontrolleras för att säkerställa stabil prestanda, jämn kvalitet och tillförlitlig drift i krävande industriella miljöer.
Dufew Electric hanterar viktiga produktionssteg från montering av resistorelement till komplett skåpintegrering. Motståndsmodulerna tillverkas enligt erforderliga resistansvärden, effektklasser och driftsförhållanden, medan skåpstrukturer är skräddarsydda baserat på installationsutrymme, kylningskrav, skyddsnivåer och systemanslutningsmetoder.
Tillverkningsprocessen inkluderar precisionsmotståndsmontering, installation av ledande komponenter, internt ledningsarrangemang, kylstrukturintegration och skåpstillverkning. Genom integrerad produktionsstyrning förbättrar Dufew Electric produktens konsistens och säkerställer att varje bromsmotståndslösning uppfyller de tekniska kraven för olika industriella applikationer.
Före leverans genomgår varje färdig produkt en omfattande elektrisk och mekanisk inspektion, inklusive resistansmätning, verifiering av elektrisk anslutning, isolationstestning, dielektrisk hållfasthetstestning och specifikationsbekräftelse. Dessa inspektionsprocedurer hjälper till att säkerställa att den levererade utrustningen uppfyller överenskomna projektkrav och bibehåller tillförlitlig prestanda under drift.
Rekommenderade produktionsbilder:
Fabriksproduktionsverkstad
- Resistor monteringslinje
- Skåptillverkningsområde
- Elektrisk testutrustning
Elektrisk testprocess
- Spänningstestning
- Motståndsmätning
- Slutbesiktning
Dessa tillverkningsdokument visar Dufew Electrics tekniska förmåga, produktionskontrollstandarder och erfarenhet av att leverera skräddarsydda industriella motståndslösningar.
Dufew Electric följer strukturerade kvalitetshanteringsprocedurer genom materialval, produktionsbearbetning, montering och slutinspektion för att upprätthålla stabil produktprestanda. Enligt projektkrav kan kunder få motsvarande tekniska dokument och kvalitetsdokument för verifiering innan installation och driftsättning.
Tillgängliga dokument inkluderar:
- Produktspecifikationsblad
- Elprovningsrapporter
- Inspektionsprotokoll
- Materialöverensstämmelsedokument
- Inspektionsrapporter för försändelser
Som industriell elektrisk utrustning kräver bromsmotståndsskåp pålitligt skydd under transport. Dufew Electric tillhandahåller professionella förpackningslösningar inklusive exportstandard träfodral, fuktskyddsbehandling, interna fixeringsstrukturer och produktidentifieringsetiketter för att minska transportrisker under internationell leverans.
Före leverans bekräftar ingenjörer viktiga leveransdetaljer såsom skåpdimensioner, produktvikt, lyftkrav, elektriska gränssnitt och installationsförhållanden för att säkerställa smidig lossning, installation och driftsättning på kundens plats.
Transportmetoder kan ordnas enligt projektets krav:
Lämplig för internationella industriprojekt och stor utrustningstransport som kräver stabil långdistansleverans.
Lämplig för leverans från fabrik till plats och regionala industriprojekt med flexibla logistikkrav.
Tillgänglig för utvalda gränsöverskridande industrisändningar där alternativa transportlösningar krävs.
Rekommenderade leveransbilder:
- Färdigvarulager
- Träfodralförpackning
- Lastning av gaffeltruckar
- Containersändning
Dufew Electric fokuserar på kraftelektronikkomponenter och industriella energihanteringslösningar, och tillhandahåller bromsmotståndsprodukter designade för applikationer som kräver stabil energiavledning, pålitligt skydd och kontinuerlig drift under krävande arbetsförhållanden.
Varje industribromssystem har olika el- och installationskrav. Dufew Electric tillhandahåller skräddarsydda lösningar som täcker resistansvärde, effektklassificering, skåpstruktur, kyldesign, skyddsnivå och anslutningskonfiguration för att hjälpa kunder att uppnå lämplig systemintegration.
Från komponentval och resistormontering till skåpintegrering och slutlig testning, upprätthåller Dufew Electric strikt processkontroll för att förbättra produktens tillförlitlighet, tillverkningskonsistens och leveranskvalitet för olika industriprojekt.
Dufew Electric stödjer OEM-kunder, distributörer och industriella användare med teknisk kommunikation, teknisk dokumentation, skräddarsydd tillverkning, kvalitetsverifiering och internationella leveranstjänster för att stödja projekt från initial utvärdering till slutinstallation.
Ett bromsmotståndsskåp absorberar regenerativ energi som genereras under motorbromsning och omvandlar den till värmeenergi, vilket hjälper till att förhindra frekvensomformare från DC-bussöverspänning och bibehåller stabil systemdrift.
Dufew Electric utvärderar motorparametrar, bromsfrekvens, arbetscykel, installationsförhållanden och termiska krav för att välja lämpliga resistansvärden, effektklasser, skåpstrukturer och kylmetoder.
Ja. Lösningen kan konfigureras enligt olika växelriktarmärken, spänningsnivåer, bromskrav och applikationsförhållanden.
Designen kan integrera temperaturövervakning, övertemperaturskyddsbrytare, ventilationssystem och anpassade skyddsnivåer för att förbättra driftsäkerheten och tillförlitligheten.
Det används ofta i kranar, hissar, gruvutrustning, valsverk, vindkraftssystem, industriella drivsystem och testutrustning där frekvent bromsning eller energiupptagning krävs.
Dufew Electric följer kontrollerade tillverkningsprocedurer och utför elektriska tester, isoleringsinspektion, prestandaverifiering och slutliga kvalitetskontroller före leverans.
Ja. Den modulära strukturen stöder anpassade motståndskonfigurationer och framtida kapacitetsjusteringar enligt ändrade systemkrav.
