Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.
När kraftutrustning kräver prestandaverifiering före installation eller massproduktion, är en stabil och kontrollerbar lastkälla avgörande.

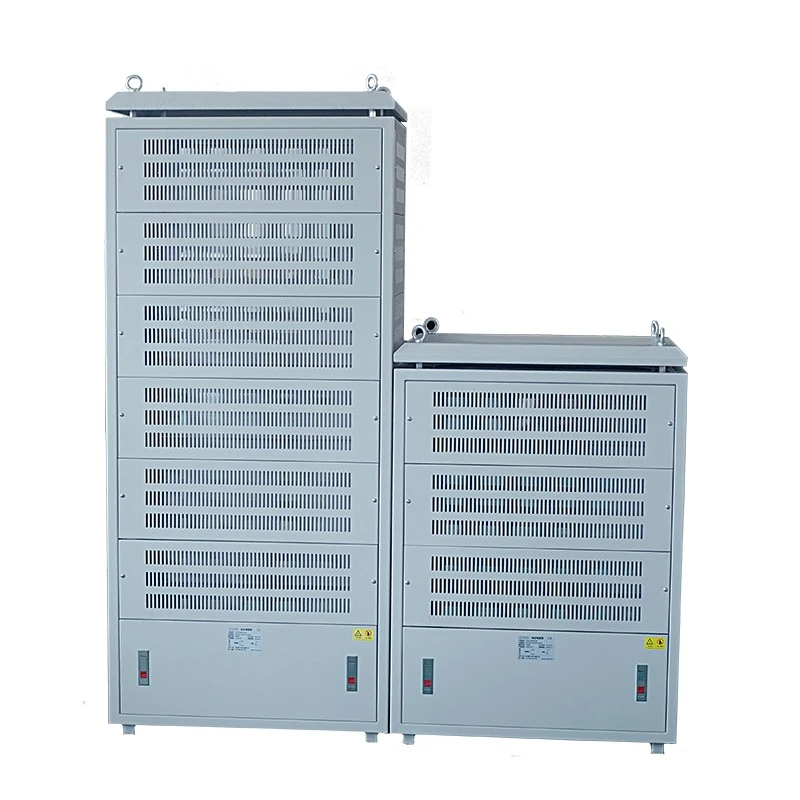

Dufew Electric Load Resistor Cabinet ger en praktisk lösning genom att simulera verkliga driftsbelastningar genom torra motståndselement. Den omvandlar elektrisk energi till värme genom motståndsmoduler, vilket gör att ingenjörer kan utvärdera utrustningens uteffekt, överbelastningsprestanda, temperaturökning och långsiktig driftstabilitet.
Till skillnad från bromsmotståndssystem som huvudsakligen hanterar regenererad energi under motorretardation, är denna produkt utvecklad för kontinuerlig lastsimulering och tillförlitlighetstestning.
Skåpet antar flera oberoende motståndsgrupper med modulär kopplingsdesign. Användare kan justera olika belastningskombinationer enligt testkrav, inklusive lätt belastning, nominell belastning och överbelastningsförhållanden.
Systemet stöder:
- Effektområde: 20KW-500KW
- Arbetsspänning: ≤3000V
- Motståndsområde: 0,01Ω-1KΩ
- Motståndsnoggrannhet: ±3% / ±5% / ±10%
Dufew Electric tillhandahåller skräddarsydda konfigurationer enligt testade utrustningsparametrar, testtid, installationsmiljö och belastningskrav.
Innan generatorer, UPS-system, energilagringssystem eller kraftomvandlare installeras eller levereras för massproduktion måste tillverkare verifiera om utrustningen kan fungera säkert och tillförlitligt under olika belastningsförhållanden.
Enbart testning utan belastning kan inte avslöja problem som otillräcklig uteffekt, överdriven temperaturökning, instabil effektomvandling, skyddssystemfel eller långsiktiga tillförlitlighetsrisker.
En kontrollerad resistiv belastning tillåter ingenjörer att simulera verkliga driftsförhållanden i en säker testmiljö. Dufew Electric Load Resistor Cabinet hjälper användare att utvärdera utrustningens prestanda genom låglasttestning, nominell lasttestning, kontinuerlig fulllasttestning och korttidsöverbelastningstestning, vilket hjälper till att identifiera potentiella problem före driftsättning.
Den använder högeffektmotståndselement för att omvandla elektrisk energi till kontrollerad termisk energi under utrustningstestning.
Under testprocessen levererar den testade utrustningen elektrisk ström till skåpet, och motståndsmoduler förbrukar energi enligt konfigurerade resistansvärden. Den genererade värmen avlägsnas sedan genom kylsystemet, vilket gör att ingenjörer kan analysera utrustningens prestanda under olika belastningsförhållanden.
Den modulära resistorstrukturen möjliggör flexibla lastkombinationer utan att ersätta testutrustning med fast effekt, stöder olika testförhållanden såsom lågbelastningsdrift, nominell lastdrift, kontinuerlig fulllastdrift och korttidsöverbelastningssimulering.
Att välja ett lämpligt lastskåp kräver mer än att välja en märkeffekt. Den korrekta konfigurationen beror på den testade utrustningen, driftsförhållandena och specifika testmål.
Belastningskapaciteten bör matcha uteffektkraven för den testade utrustningen, inklusive generatorns nominella effekt, UPS-kapacitet, PCS-effekt och växelriktarens uteffekt.
Till exempel kan ett 500KW generatortestprojekt kräva ett lastskåp som är konfigurerat enligt den faktiska testprocenten, varaktigheten och driftsförhållandena.
Olika utrustningar kräver olika elektriska konfigurationer. Kunder bör tillhandahålla AC- eller DC-testkrav, arbetsspänning och frekvenskrav där så är tillämpligt.
Dufew Electric kan anpassa skåpet efter olika spänningsförhållanden och testkrav.
Olika teständamål kräver olika lastprofiler. Nyckelfaktorer inkluderar nödvändiga belastningssteg, kontinuerlig drifttid, överbelastningskrav och åldringstestets varaktighet.
Ett skåp som är designat för korttidsverifiering kan kräva en annan konfiguration än en som används för långtidstillförlitlighetstestning.
Installationsmiljön påverkar direkt skåpsstruktur och kyldesign. Viktiga faktorer inkluderar installation inomhus eller utomhus, tillgängligt utrymme, ventilationsförhållanden och transportkrav.
Dufew Electric utvärderar dessa faktorer innan du rekommenderar en lämplig struktur och konfiguration.
Olika testprojekt kräver olika belastningsnivåer. Dufew Electric designar skåpet med flera oberoende motståndsgrenar, vilket möjliggör flexibla lastkombinationer enligt testkrav.
Denna design gör att flera kraftsektioner kan växlas oberoende, skapar olika belastningsnivåer utan att ersätta utrustning, och förbättrar testningseffektiviteten och repeterbarheten.
Till exempel kan ett skåp simulera flera teststeg istället för att kräva flera enheter med fast effektbelastning.
Modern kraftutrustning inkluderar olika utgångstyper, såsom AC-generatorer, DC-system, batterilagrings-PCS och strömomvandlare. Skåpet kan konfigureras enligt olika elektriska testkrav.
Den stöder olika spänningsnivåer och AC/DC-lasttestapplikationer, vilket minskar behovet av separat testutrustning.
Typiska applikationer inkluderar testning av energilagringssystem, UPS-prestandaverifiering, effektomvandlartestning och generatorbelastningstestning.
Ett pålitligt lasttestsystem kräver mer än exakta motståndsvärden. Skåpets struktur måste också ge stabil elektrisk prestanda, effektiv värmeavledning, säker drift och bekvämt underhåll.
Dufew Electric Load Resistor Cabinet integrerar motståndsmoduler, kylsystem, skyddskomponenter och skåp för att ge en komplett lösning för resistiv belastningstestning.
| Komponent | Fungera |
|---|---|
| Högeffektmotståndsmoduler | Konvertera elektrisk energi till kontrollerad värme under testning |
| Oberoende lastgrupper | Ge flexibel lastjustering för olika testförhållanden |
| Kylsystem | Ta bort alstrad värme och bibehåll stabil drift |
| Skyddskomponenter | Förbättra driftsäkerheten under onormala förhållanden |
| Elektriskt anslutningssystem | Säkerställ tillförlitlig anslutning mellan testad utrustning och lastskåp |
| Skåpskåp | Ger mekaniskt skydd och organiserad intern installation |
Den modulära strukturen gör att Dufew Electric kan skräddarsy skåpet enligt:
- Erforderlig kraftkapacitet
- Motståndsvärde
- Arbetsspänning
- Testtiden
- Installationskrav
Långvariga tester kräver stabil motståndsprestanda och effektiv värmekontroll. Dufew Electric Load Resistor Cabinet antar en separat termisk hanteringsdesign för att förbättra driftsstabiliteten under kontinuerlig testning.
Designen inkluderar:
- Oberoende luftflödeskanaler för olika belastningsgrupper
- Individuell temperaturövervakning
- Oberoende skydd för varje lastsektion
Detta hjälper till att minska värmeinteraktionen mellan motståndsgrupper, förbättra testkonsistensen och bibehålla stabila resistansvärden under långvarig drift.
Skåpet har en modulär struktur utformad för bekväm inspektion, underhåll och framtida justering.
Nyckelfunktioner inkluderar:
- Modulärt motståndsarrangemang
- Oberoende elgrenar
- Tydlig intern ledningslayout
- Tillgängliga underhållspaneler
När en lastsektion kräver inspektion kan tekniker serva den specifika modulen utan att helt ta isär hela skåpet, vilket hjälper till att minska underhållstiden och utrustningens stilleståndstid.
| Parameter | Specifikation |
|---|---|
| Produkttyp | Lastmotståndsskåp |
| Ansökan | Power Equipment Testing & Åldringstest |
| Power Range | 20KW-500KW |
| Arbetsspänning | ≤3000V |
| Motståndsområde | 0,01Ω-1KΩ |
| Motståndsnoggrannhet | ±3 % / ±5 % / ±10 % |
| Skyddsgrad | IP20/IP23 |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flamskyddsklass | UL94V-2 |
| Standard | GB-5792 |
Exempel: CRC 100KW 2.7R J
| Symbol | Beskrivning |
|---|---|
| CRC | Lastmotståndsskåp |
| 100KW | Nominell effekt |
| 2.7R | Bedömd motstånd |
| J | Motståndsnoggrannhet (K=±10%, J=±5%, H=±3%) |
För att säkerställa stabil drift under långtidstestning utför Dufew Electric elektrisk verifiering före leverans.
| Testobjekt | Testtillstånd | Prestanda |
|---|---|---|
| Dielektrisk styrka | 2500VAC/50Hz/60S | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10 gånger märkeffekt 5S | Inga synliga skador |
| Långsiktig belastningstid | Cykeldrift (10S urladdning, 90S intervall) | >9000h |
| Test av fuktig värme | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperaturcykel | -55℃, 55℃, 155℃ cykeltest | △R≤±(2%R+0,05Ω) |
| Värmebeständighet | 350 ℃/2h | Inga uppenbara skador |
| Temperaturkoefficient | Jämförelse av nominell belastning | ≤300 ppm/℃ |
För att säkerställa tillförlitlig drift under transport och industriella installationsmiljöer, utför Dufew Electric mekanisk verifiering av lastmotståndsskåpet före leverans.
| Testobjekt | Skick | Prestanda |
|---|---|---|
| Terminal styrka | 45N/30S | Ingen löshet eller skada |
| Vibrationsmotstånd | 5-200Hz, 1g, 98m/S² | Inga strukturella skador |
Dessa mekaniska verifieringsprocedurer hjälper till att säkerställa strukturell tillförlitlighet och stabila elektriska anslutningar under transport, installation och långvarig drift.
Dufew Electric Load Resistor Cabinet används ofta för prestandaverifiering, tillförlitlighetstestning och åldringstester av kraftutrustning. Den tillhandahåller kontrollerad elektrisk belastningssimulering för att hjälpa ingenjörer att utvärdera utrustningens prestanda under olika driftsförhållanden.
| Ansökan | Kundtestkrav | Hur belastningsmotståndsskåp hjälper | Viktiga utvärderingsobjekt |
|---|---|---|---|
| Generatorbelastningstestning | Verifiera om generatorer kan upprätthålla stabil effekt under nominella och kontinuerliga belastningsförhållanden | Simulerar olika belastningsförhållanden för att utvärdera generatorns prestanda före leverans eller installation | Nominell uteffekt, termisk prestanda, kontinuerlig driftstabilitet, skyddsrespons |
| UPS-systemtestning | Verifiera reservkraftens tillförlitlighet och batteriurladdningsprestanda | Ger kontrollerade resistiva belastningar för UPS-utgångstestning och tillförlitlighetsverifiering | Utgångsstabilitet, urladdningsprestanda, överbelastningsförmåga, långtidsdrift |
| Energilagring PCS-testning | Utvärdera effektomvandlingsprestanda under olika driftsförhållanden | Simulerar AC/DC-belastningar för PCS-prestandatestning och termisk utvärdering | Effektomvandlingseffektivitet, termiskt beteende, utgångsstabilitet, kapacitet för kontinuerlig drift |
| Test av växelriktare och strömförsörjning | Verifiera produktens prestanda under utveckling och produktionstestning | Skapar repeterbara belastningsförhållanden för att testa kraftelektronikutrustning | Uteffekt, temperaturökning, skyddsfunktioner, tillförlitlighetsutvärdering |
| Åldringstest för industriell kraftutrustning | Utför långvarig driftverifiering före massproduktion | Ger stabil resistiv belastning för uthållighets- och åldringstester | Långsiktig stabilitet, komponenttillförlitlighet, värmeledningsprestanda |
Att välja ett lämpligt lastskåp kräver mer än att matcha märkeffekter.
Dufew Electric utvärderar:
- Testad utrustnings märkeffekt
- Spänningskrav
- AC eller DC testläge
- Erforderliga laddningssteg
- Kontinuerlig drifttid
- Installationsvillkor
Baserat på dessa parametrar kan Dufew Electric tillhandahålla lämplig motståndskonfiguration, kyldesign och skåpstruktur.
Detta hjälper kunder att undvika problem som otillräcklig testkapacitet, överdriven temperaturökning eller olämplig lastkonfiguration.
Dufew Electric är en professionell tillverkare av kraftelektronikkomponenter i Kina, som integrerar motståndstillverkning, skåpmontering och elektriska testfunktioner för att tillhandahålla skräddarsydda belastningstestningslösningar för olika industriella applikationer.
Till skillnad från leverantörer som endast monterar standardskåp, hanterar Dufew Electric nyckelproduktionsprocesser från motståndskonfiguration och skåpintegrering till slutlig inspektion, vilket hjälper till att förbättra produktkonsistens, kvalitetskontroll och projekttillförlitlighet.
Motståndsmoduler konfigureras enligt kundens testkrav, inklusive effektkapacitet, resistansvärde, spänningsförhållanden och drifttid. Detta säkerställer att lastskåpet kan ge stabil elektrisk belastning under olika testscenarier.
Skåpmonteringsprocessen inkluderar interna elektriska ledningar, installation av skyddskomponenter, integration av kylstruktur, installation av motståndsmoduler och extern skåpmontering.
Den interna layouten är optimerad för elektrisk tillförlitlighet, effektiv värmeavledning och bekvämt underhåll för att stödja långsiktig industriell drift.
Innan leverans utför Dufew Electric omfattande inspektionsprocedurer, inklusive verifiering av elektrisk anslutning, resistansmätning, isolationstestning, dielektrisk hållfasthetstestning, mekanisk inspektion och produktspecifikationsbekräftelse.
Dessa inspektionsprocedurer hjälper till att säkerställa att varje lasttestsystem uppfyller de överenskomna projektkraven före leverans.
Olika branscher kräver olika testförhållanden. Dufew Electric stöder skräddarsydda lösningar med 20KW-500KW effektkonfigurationer, anpassade resistansvärden, olika spänningskrav, AC/DC-testalternativ och skåpstrukturjusteringar.
Dufew Electric hanterar nyckelprocesser från motståndskomponenter till färdiga skåpsystem, vilket hjälper till att förbättra produktkonsistens, kvalitetskontroll, leveranssäkerhet och teknisk kommunikationseffektivitet.
För industriella testprojekt är korrekt urval avgörande. Dufew Electric arbetar med kunder för att utvärdera applikationskrav, elektriska parametrar, testprocedurer och installationsförhållanden för att rekommendera lämpliga lösningar istället för fasta standardkonfigurationer.
Dufew Electric följer strukturerade kvalitetskontrollprocedurer för att upprätthålla stabila tillverkningsstandarder och pålitlig produktprestanda under hela produktionsprocessen.
Kvalitetssäkring inkluderar ISO9001 kvalitetsledningssystemcertifiering, CE-certifiering, elektriska prestandatestningsprotokoll och fabriksinspektionsprotokoll.
Genom kontrollerade tillverkningsprocesser och produktverifieringsprocedurer tillhandahåller Dufew Electric tillförlitliga belastningstestningslösningar för industriella krafttillämpningar.
Som industriell testutrustning kräver lasttestningssystem pålitlig transportförberedelse och installationsplanering för att säkerställa säker leverans och smidig driftsättning.
Dufew Electric tillhandahåller förstärkta exportförpackningar, fuktskydd, interna fixeringsstrukturer och produktidentifieringsetiketter för att förbättra transportsäkerheten.
Före leverans bekräftar ingenjörer skåpdimensioner, lyftkrav, information om det elektriska gränssnittet och kundens installationsförhållanden för att stödja effektiv installation efter leverans.
Transportalternativ inkluderar sjöfrakt för internationella projekt, lastbilstransport för inrikes leverans och andra skräddarsydda logistiklösningar enligt projektets krav.
Även om både Load Resistor Cabinet och Resistive Load Bank används för simulering av elektrisk belastning, är de designade för olika testkrav och applikationsmiljöer.
| Jämförelseobjekt | Lastmotståndsskåp | Resistiv belastningsbank |
|---|---|---|
| Huvudsyfte | Anpassad kraftutrustningstestning och tillförlitlighetsverifiering | Allmän elektrisk belastningssimulering |
| Typiska applikationer | Generatortestning, UPS-testning, energilagring PCS-testning, invertertestning | Generatordriftsättning, fälttestning, temporär lastprovning |
| Designfokus | Anpassad motståndskonfiguration, skåpintegrering, långtidsteststabilitet | Standardiserad lastkapacitet och bärbara testkrav |
| Ladda konfiguration | Flexibla motståndsgrupper med anpassade belastningssteg | Vanligtvis fasta laststeg enligt standardmodeller |
| Installation | Installeras vanligtvis som en del av ett permanent testsystem | Ofta designad för tillfällig eller mobil testning |
| Anpassning | Hög anpassning för spänning, motstånd, effekt och struktur | Begränsad anpassning beroende på standardkonfiguration |
| Lämpliga användare | Utrustningstillverkare, FoU-laboratorier, systemintegratörer | Serviceföretag, driftsättningsteam, underhållsleverantörer |
Ett belastningsmotståndsskåp är lämpligt för applikationer som kräver långvariga och repeterbara tester, särskilt när anpassade belastningsförhållanden och specifika elektriska konfigurationer behövs.
Det används vanligtvis för:
- Långsiktig tillförlitlighetstestning
- Anpassade lastprofiler
- Integration med produktions- eller laboratorietestsystem
- Specifika spännings- och resistanskonfigurationer
En resistiv belastningsbank är i allmänhet mer lämplig för tillfälliga testapplikationer där bärbar och standardiserad belastningssimulering krävs, såsom:
- Fältprestandatestning
- Standardiserad lastsimulering
- Krav på portabla tester
Dufew Electric fokuserar på skräddarsydda lösningar för tillverkare och systemintegratörer som behöver stabila, repeterbara och kontrollerbara testmiljöer för industriell kraftutrustning.
Valet beror på den testade utrustningens effekt, spänning, testlängd, nödvändiga belastningssteg och installationsmiljö.
Ja. Flera oberoende motståndsgrupper tillåter användare att kombinera olika effektnivåer för olika testförhållanden.
Det används vanligtvis för generatorer, UPS-system, energilagrings-PCS, växelriktare och strömförsörjningsutrustning.
Ja. Skåpet är designat med oberoende kyl- och temperaturkontrollstrukturer för långvarig drift.
Ja. Effektklass, motståndsvärde, skåpdimensioner, kylningsmetod och elektrisk konfiguration kan anpassas.
Kunder behöver normalt tillhandahålla utrustningens effekt, spänning, testkrav, belastningsprofil och installationsförhållanden.
Genom kontrollerade tillverkningsprocesser, elektrisk inspektion och prestandaverifiering före leverans.
Ja. Produktspecifikationer, testdokument och relaterade tekniska dokument kan tillhandahållas enligt projektets krav.
Varje krafttestprojekt har olika krav.
Dufew Electric tillhandahåller skräddarsydda lastmotståndsskåp och resistiva lastbankslösningar baserade på:
- Effektvärde
- Spänningsnivå
- Testsyfte
- Ladda profil
- Installationsmiljö
Kontakta Dufew Electric för att diskutera dina projektkrav och få ett lämpligt tekniskt förslag.
