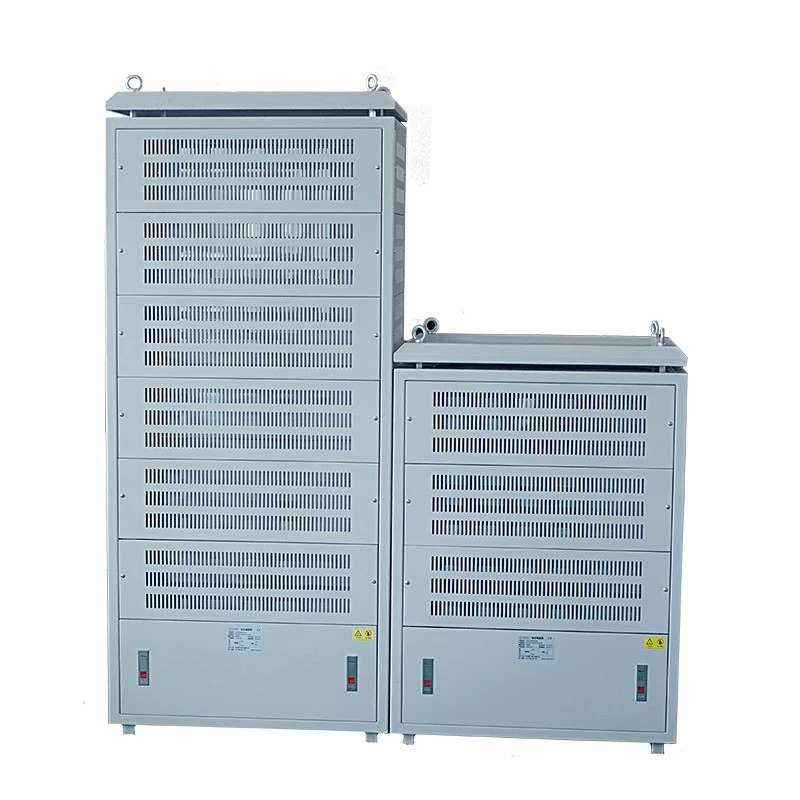

Inverter Braking Resistor Cabinet är en kritisk komponent som används i regenerativa bromsapplikationer med variabel frekvensdrift (VFD).
När en motor som styrs av en frekvensomformare bromsar snabbt, kan motorn gå in i regenerativ drift och återföra elektrisk energi till växelriktarens DC-bussen. Denna regenererade energi ökar DC-bussspänningen.
Om överskottsenergin inte kan frigöras effektivt, kan växelriktarsystemet uppleva:
- DC-buss överspänningslarm
- Oväntad växelriktaravstängning
- Bromsfel
- Minskad utrustningseffektivitet
- Potentiell skada på kraftmoduler
Dufew Electric Inverter Braking Resistor Cabinet arbetar tillsammans med bromsenheten för att på ett säkert sätt förbruka regenererad energi och upprätthålla stabil inverterdrift.
Under bromsningsprocessen:
1. Motorn genererar regenerativ energi under retardation.
2. Bromsenheten känner av ökad DC-bussspänning.
3. Bromsmotståndsskåpet är anslutet till bromskretsen.
4. Motståndet omvandlar elektrisk energi till värmeenergi.
5. Skåpets kylstruktur tar bort den alstrade värmen.
Denna kontrollerade energiförlustprocess hjälper till att upprätthålla stabil drift under frekventa accelerations-, retardations- och nödbromscykler.
Till skillnad från universalmotståndsskåp kräver ett inverterbromsmotståndsskåp exakt matchning med hela drivsystemet.
Felaktigt val av motstånd kan leda till:
- Otillräckligt bromsmoment
- För hög motståndstemperatur
- Förkortad livslängd
- Instabil växelriktardrift
- Minskad bromseffektivitet
Dufew Electric utvärderar de faktiska arbetsförhållandena innan bromsmotståndsskåpet designas.
Viktiga valparametrar inkluderar:
| Urvalsfaktor | Inflytande på design |
|---|---|
| Inverterspänning | Bestämmer isoleringskrav och motståndskonfiguration |
| Motorkraft | Bestämmer energiupptagningsförmågan |
| Bromsfrekvens | Påverkar termisk design och motståndskapacitet |
| Ladda tröghet | Bestämmer regenerativ energinivå |
| Bromsningstid | Påverkar överbelastningsförmågan |
| Arbetscykel | Bestämmer kontinuerlig eller intermittent drift |
| Installationsmiljö | Påverkar skåpsstruktur och kylningsmetod |
Genom teknikbaserat urval tillhandahåller Dufew Electric bromsmotståndslösningar anpassade till de faktiska applikationskraven.
I tung industriell utrustning arbetar motorer ofta under växlande belastningsförhållanden.
Under:
- Snabb inbromsning
- Nödstopp
- Sänkning av tung last
- Frekventa start-stopp-cykler
motorn kan generera betydande regenerativ energi.
Utan en effektiv energiabsorberande anordning ackumuleras denna energi i växelriktarens DC-bussen och orsakar spänningsökning.
Dufew elektriska inverterbromsmotståndsskåp ger en kontrollerad urladdningsbana genom att omvandla regenerativ elektrisk energi till värme.
Förmånerna inkluderar:
- Minskad DC-bussspänningsfluktuation
- Förbättrat inverterskydd
- Stabilare bromsprestanda
- Minskad risk för oväntad avstängning
Dufew Electric använder modulära korrugerade motståndsenheter speciellt utformade för dynamiska bromsapplikationer, vilket ger tillförlitlig energiabsorptionsprestanda under frekventa bromsförhållanden.
De korrugerade motståndselementen har en stor värmeavledningsyta, hög effekttäthet, stabil motståndsprestanda och lämplighet för upprepade bromscykler.
Skåpet integrerar flera motståndsmoduler genom tillförlitliga ledande strukturer och kopparskenor. Varje motståndsskikt är utformat med oberoende elektriska anslutningar, dedikerat värmeavledningsutrymme, förstärkta ledande strukturer och temperaturövervakningsskydd.
Den modulära designen ger flera fördelar:
Flera motståndsmoduler fördelar bromsenergi jämnt, vilket minskar termisk belastning på enskilda komponenter och upprätthåller stabil bromsprestanda under kontinuerlig drift.
Motståndskapaciteten kan anpassas efter motoreffekt, bromsfrekvens, belastningsegenskaper och driftscykelkrav.
Om en motståndsmodul kräver inspektion eller utbyte kan tekniker serva den berörda sektionen utan att byta ut hela skåpet, vilket minskar underhållstid och kostnader.
Värmehantering är en av de viktigaste faktorerna vid design av bromsmotstånd. Under frekventa bromscykler kan överdriven temperaturökning orsaka variationer i motståndsvärdet, minskad bromseffektivitet, åldrande komponenter och förkortad livslängd.
Dufew Electric designar värmehanteringslösningar efter faktiska driftsförhållanden. Skåpet kan inkludera optimerade luftflödeskanaler, oberoende ventilationsutrymme, sidoutblåsningskylstrukturer, forcerade kylfläktar och temperaturskyddsanordningar.
För växelriktarrum och kompakta elinstallationer hjälper sidoutblåsningskylning till att minska varmluftscirkulationen runt växelriktarutrustning, förbättra den elektriska värmehanteringen i rummet och förhindra värmeackumulering nära styrskåp.
Kyllösningar kan anpassas efter bromsfrekvens, installationsutrymme, krav på kontinuerlig drift och miljöförhållanden.
Olika industrianläggningar har olika installationsbegränsningar. Dufew Electric stödjer skräddarsydda skåpstrukturer enligt kundens krav och applikationsförhållanden.
Golvinstallation är lämplig för elrum, industriella kontrollområden, utrustningsrum och drivsystemrum.
Dess fördelar inkluderar enkel åtkomst till underhåll, stabil installationsstruktur och lämplighet för stora kraftsystem.
Sidomonterad installation är lämplig för applikationer med begränsat installationsutrymme, integrerade utrustningssystem och kompakta elektriska layouter.
Anpassningsalternativ inkluderar skåpdimensioner, kabelinföringsriktning, monteringsstruktur och kylkonfiguration.
Dufew bromsmotståndsskåp är designade speciellt för frekvensomvandlare bromssystem, regenerativ energiabsorption, motorretardationskontroll och dynamiska bromsapplikationer.
Systemet stöder effektområden från 20KW till 500KW och arbetsspänning upp till ≤3000V, vilket gör det lämpligt för växelriktarapplikationer med medelstor och hög effekt.
Skåpet använder förstärkta kopparskenor, ledande strukturer i rostfritt stål och optimerade interna ledningskonstruktioner för att förbättra strömförande förmåga, minska anslutningsförluster och upprätthålla stabil drift med hög belastning.
Skåpet kan integrera temperaturskyddsbrytare, kylfläktar, skyddsterminaler och skräddarsydda kapslingsstrukturer för att förbättra säkerheten och tillförlitligheten under långvarig drift.
Dufew Electric Inverter Broms Resistor Cabinet används ofta i industriella system som kräver pålitlig regenerativ energikontroll.
| Ansökan | Utrustning | Huvudkrav |
|---|---|---|
| Hamnutrustning | Kranar, lyftsystem | Frekvent bromsning och energiabsorbering av tung belastning |
| Gruvsystem | Gruvlyftar, lyftutrustning | Lastkontroll med hög tröghet och kontinuerlig drift |
| Hisssystem | Industrihissar, lyftplattformar | Upprepade accelerations- och bromscykler |
| Stålindustri | Valsverk, tunga drivningar | Högfrekvent regenerativ bromsning |
| Industrimaskiner | Stora motorsystem | Stabil inverterdrift |
| Testa system | Motortestplattformar | Kontrollerad motståndsbelastningsabsorption |
| Parameter | Specifikation |
|---|---|
| Produkttyp | Inverter bromsmotståndsskåp |
| Ansökan | VFD regenerativt bromssystem |
| Motståndselement | Korrugerad motstånd |
| Power Range | 20KW-500KW |
| Arbetsspänning | ≤3000V |
| Motståndsområde | 0,01Ω-1KΩ |
| Motståndsnoggrannhet | ±3 % / ±5 % / ±10 % |
| Skyddsgrad | IP20/IP23 |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flamskyddsklass | UL94V-2 |
| Referensstandard | GB-5792 |
Exempel: CRC 100KW 2.7R J
| Koda | Beskrivning |
|---|---|
| CRC | Bromsmotståndsskåp |
| 100KW | Nominell effekt |
| 2.7R | Bedömd motstånd |
| J | Motståndsnoggrannhet (K=±10%, J=±5%, H=±3%) |
Innan leverans utför Dufew Electric elektriska och mekaniska tester för att verifiera produktens tillförlitlighet.
| Testobjekt | Testtillstånd | Prestanda |
|---|---|---|
| Dielektrisk styrka | 2500VAC/50Hz/60S | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10 gånger märkeffekt 5S | Inga synliga skador |
| Långsiktig belastningstid | Cyklisk drift | >9000h |
| Test av fuktig värme | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Temperaturcykel | -55 ℃, 55 ℃, 155 ℃ cykler | △R≤±(2%R+0,05Ω) |
| Värmebeständighet | 350 ℃/2h | Inga uppenbara skador |
Varje VFD-bromsapplikation har olika driftsförhållanden och prestandakrav. Dufew Electric tillhandahåller teknisk utvärdering och skräddarsydda lösningar baserade på specifika systemparametrar, installationsförhållanden och driftsmiljöer.
Bromsmotståndskonfigurationen är utformad enligt viktiga drivsystemparametrar, inklusive växelriktarspänning, motoreffekt, bromsfrekvens, bromstid och arbetscykel.
Installationskrav övervägs noggrant för att säkerställa korrekt skåpdesign och tillförlitlig drift, inklusive skåpdimensioner, kylningskrav, inomhus- eller utomhusmiljö och krav på kabelanslutningar.
Olika driftsförhållanden kräver olika bromslösningar, såsom kontinuerlig bromsning, nödstopp och frekventa accelerations- eller retardationsapplikationer.
Baserat på dessa parametrar, designar Dufew Electric lämpliga bromsmotståndskonfigurationer och skåpstrukturer för att möta olika applikationskrav.
Dufew Electric integrerar tillverkning av motståndselement, skåpmontering, termisk design, elektrisk testning och teknisk support för att tillhandahålla kompletta bromsmotståndslösningar.
Denna integrerade tillverkningskapacitet hjälper till att säkerställa konsekvent produktkvalitet från komponenttillverkning till slutleverans.
Motståndsmonteringsprocessen inkluderar tillverkning av korrugerade motståndselement, motståndsverifiering och elektrisk anslutningsmontering för att säkerställa stabil prestanda.
Integration av skåpet inkluderar installation av motståndsskikt, montering av kopparskena, installation av skyddskomponenter och integrering av kylsystem för tillförlitlig drift.
Varje bromsmotståndsskåp inspekteras för resistansnoggrannhet, isoleringsprestanda, tillförlitlighet för elektrisk anslutning och mekanisk monteringskvalitet före leverans.
Dufew Electric följer strukturerade kvalitetshanteringsprocedurer för att säkerställa konsekvent produktprestanda och tillförlitlig drift.
Kvalitetsdokument inkluderar:
- Certifiering av ISO9001 kvalitetsledningssystem
- CE-certifiering
- Produkttestningsrapporter
- Fabriksinspektionsprotokoll
Tekniska dokument och inspektionsrapporter kan tillhandahållas enligt specifika projektkrav.
Dufew Electric tillhandahåller professionell transportförberedelse för industriell elektrisk utrustning, vilket säkerställer att varje bromsmotståndsskåp är ordentligt skyddat under transporten och redo för installation efter leverans.
Förpackningsprocessen inkluderar exportstandard träförpackningar, fuktskydd, interna fixeringsstrukturer och produktidentifieringsetiketter för att förbättra transportsäkerheten.
Före leverans bekräftar ingenjörer viktiga detaljer som skåpdimensioner, produktvikt, lyftkrav och installationsinformation för att säkerställa smidig installation och idrifttagning på kundens plats.
Under motorretardation ökar regenerativ energi omriktarens DC-bussspänning. Bromsmotståndsskåpet absorberar och omvandlar denna överskottsenergi till värme, vilket hjälper till att förhindra växelriktaröverspänningsfel och bibehålla stabil systemdrift.
Valet beror på flera faktorer, inklusive växelriktarspänning, motoreffekt, bromsfrekvens, belastningströghet, bromstid, resistansvärde och arbetscykel. Dessa parametrar bestämmer lämplig resistorkonfiguration och termisk design.
Ja. Dufew Electric designar bromsmotståndsskåp enligt elektriska parametrar och applikationskrav snarare än specifika invertermärken, vilket möjliggör kompatibilitet med olika VFD-system.
Ja. Den modulära korrugerade resistorstrukturen och den optimerade termiska hanteringsdesignen är utvecklade för upprepade accelerations- och bromscykler, vilket gör dem lämpliga för krävande industriella applikationer.
Ja. Dufew Electric tillhandahåller skräddarsydda lösningar enligt olika systemkrav, inklusive märkeffekt, resistansvärde, spänningsnivå, skåpdimensioner, kyldesign och installationsstruktur.
För att tillhandahålla en lämplig lösning bör kunderna tillhandahålla applikationsdetaljer som växelriktarspänning, motoreffekt, bromsfrekvens, arbetscykel, installationsmiljö och erforderligt motståndsvärde.
Ja. Dufew Electric tillhandahåller teknisk utvärdering, tekniska dokument, testrapporter och anpassade bromsmotståndslösningar för att stödja olika industriella projekt.
Olika VFD-system kräver olika bromsmotståndskonfigurationer. Dufew Electric tillhandahåller skräddarsydda lösningar för växelriktarbromsmotståndsskåp baserade på växelriktarparametrar, motoregenskaper, bromskrav, installationsförhållanden och behov av termisk hantering.
Med professionell motståndstillverkningskapacitet, teknisk support och kompletta testprocedurer hjälper Dufew Electric industrikunder att utveckla pålitliga regenerativa bromssystem med stabil prestanda.
Kontakta Dufew Electric med din växelriktare och applikationskrav för att få en lämplig lösning för bromsmotståndsskåp.
