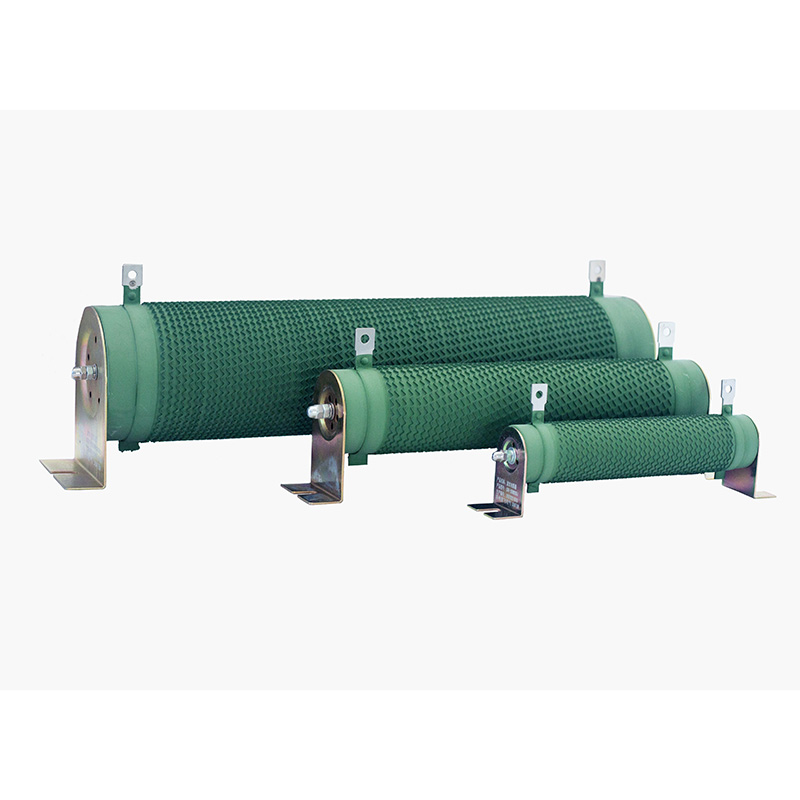

Korrugerade motstånd i DUFEW CRR-serien är designade för krävande industriella applikationer, inklusive VFD-bromssystem, belastningstestning av kraftelektronik, dynamisk bromsning och kretsskydd. Med hög effektkapacitet, utmärkt värmeavledning och lång livslängd ger de stabil och pålitlig prestanda i tuffa driftsmiljöer.
Det resistiva elementet är tillverkat av högkvalitativt nickel-krom (Ni-Cr) eller konstantanlegeringsband, precisionslindat till en korrugerad profil med automatiserad utrustning och kantmonterad på en högfrekvent ihålig keramisk kärna. Den är säkert fixerad med klämmor i rostfritt stål för att förbättra vibrationsmotståndet och mekanisk stabilitet, medan kraftiga klämmor i rostfritt stål ger utmärkt korrosionsbeständighet och tillförlitliga elektriska anslutningar.
För ökad hållbarhet är motståndsytan belagd med en miljövänlig UL94V-2 flamskyddande isolerande beläggning som är rökfri, giftfri, oxidationsbeständig och mycket motståndskraftig mot fukt och åldrande. Produkterna är tillverkade i enlighet med GB-5792-standarder och stöder både horisontell och vertikal installation, vilket möjliggör flexibel integration i elektriska styrskåp eller fristående motståndsenheter.
| Modellkod | Menande | Beskrivning |
| CRR | Serie | Korrugerad motstånd |
| 2500W | Nominell effekt | 2500W |
| 54,4R | Bedömd motstånd | 54,4Ω |
| J | Motståndstolerans | J = ±5 % (Valfritt: K = ±10 %, H = ±3 %) |
| Parameter | Specifikation |
| Power Range | 50W–10KW |
| Driftspänning | ≤1200V |
| Motståndsområde | 0,01Ω–1KΩ |
| Motståndstolerans | ±3 % / ±5 % / ±10 % |
| Skyddsbetyg | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flamskyddsmedel | UL 94V-2 |
| Överensstämmelsestandard | GB/T 5792 |
1: Isolerande kärna: Använder ett högfrekvent ihåligt keramiskt rör som erbjuder utmärkt högtemperaturbeständighet, strukturell styvhet och stötbeständighet, vilket säkerställer motståndselementets stabilitet under höga temperaturer.
2: Motståndselement: Använder högkvalitativt nickel-krom- eller konstantanlegeringsband, kännetecknat av en låg temperaturkoefficient och hög överbelastningskapacitet. Den korrugerade kantlindade designen maximerar värmeavledningsytan samtidigt som induktansen minimeras.
3: Montering och anslutningar: Rostfria stålklämmor säkrar motståndsbandet för att förhindra förskjutning eller lossning; terminalerna är gjorda av rostfritt stål med förtjockad konstruktion och ytbehandling, vilket säkerställer korrosionsbeständighet, rostskydd och enkel anslutning.
4: Ytbeläggning: Har en miljövänlig grön isolerande beläggning med stark vidhäftning och en UL94V-2 flamskyddsklass. Det är korrosionsbeständigt, rökfritt, giftfritt och luktfritt, vilket effektivt skyddar motståndsbandet från oxidation och förlänger livslängden.
5: Övergripande struktur: Effektvärden sträcker sig från 50W till 10KW, med resistansvärden från 0,01Ω till 1KΩ och driftspänningar upp till 1200V; den korrugerade kantlindade bandstrukturen kombinerar låg induktans med hög precision.
● Korrugerad kantlindad struktur som erbjuder stor värmeavledningsyta och utmärkt termisk stabilitet
●Högfrekvent ihålig keramisk kärna; högtemperaturbeständig, robust och stöttålig
● Högkvalitativ legeringsmotståndstråd; låg temperaturkoefficient (≤300 ppm/°C) och hög precision
● Stark kortsiktig överbelastningsförmåga; tål 10x märkeffekt i 5 sekunder utan synliga skador
● Terminaler i rostfritt stål; korrosionsbeständiga, rostsäkra och pålitliga anslutningar
● Miljövänlig beläggning; flamskyddad och korrosionsbeständig; rökfri, giftfri och luktfri
●Rigorös prestandavalidering; helt kompatibel med standarder för att tåla spänning, fuktig värme och termisk stöt
●Kompatibel med GB-5792-standarder; pålitlig kvalitet
Bromsmotstånd för frekvensomriktare (VFD); skyddsmotstånd för servodrifter; resistiva belastningar för kraftelektroniktestning; provtagningsmotstånd för strömförsörjningskretsar; strömbegränsande motstånd för motordrivningar; startmotstånd; kretsskyddsmotstånd. Används i stor utsträckning i utrustning inom branscher som hissar, hamnmaskiner, valsverk, kranar, vinschar, formsprutningsmaskiner, tråddragningsmaskiner, centrifuger, textilmaskiner, tryck- och färgningsutrustning, återvinningsmaskiner för staplare, papperstillverkningsmaskiner, scenutrustning och testsystem.
| Elektriska egenskaper | Testvillkor | Prestanda |
| Dielektrisk motstå spänning | 2500VAC / 50Hz / 60s | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | Isolationsresistans ≥100MΩ |
| Korttidsöverbelastning | 10× märkeffekt i 5s | Inga synliga skador |
| Långsiktig belastningstid | Cyklisk starttest (10s strömsatt, 90s av) | >9 000 timmar |
| Steady-State fuktig värme | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Snabb temperaturförändring | -55°C, 55°C, 155°C, 15 min vid varje temperatur, 5 cykler | ΔR ≤ ±(2%R + 0,05Ω) |
| Värmebeständighet | 350°C/2h | Ingen tydlig missfärgning eller skada |
| Temperaturkoefficient (TCR) | Motstånd under nominell belastning jämfört med statiskt motstånd | ≤300 ppm/°C |
| Flammotstånd | 10× märkeffekt i 5 min | Glödhet utan öppen låga |
| Mekaniska egenskaper | Testvillkor | Prestanda |
| Terminal styrka | 45N / 30s | Ingen löshet eller synlig skada |
| Vibrationsmotstånd | 5–200Hz, 1g, 98m/s² | Inga synliga skador på yttre struktur |
| Motstånd mot lödvärme | Blyterminaler nedsänkta i 350±5℃ lod i 3s | AR ≤ ±(1%R + 0,05Ω); inga synliga yttre skador, markeringar förblir tydliga |
| Lödbarhet | Terminaler nedsänkta i 235±5℃ lod i 5s | Lödtäckning på anslutningsytan ≥95 % |
| Jämförelsekriterier | Korrugerad motstånd | Konventionell kolfilm/metallfilmmotstånd |
| Krafthantering | Designad för applikationer med hög effekt, 50W–10kW; tål 10× märkeffekt för kortvariga överbelastningar | Vanligtvis 0,1–20W; skadas lätt under överbelastningsförhållanden |
| Temperaturbeständighet och livslängd | Tål temperaturer upp till 350°C; cyklisk livslängd överstiger 9 000 timmar | Lägre värmebeständighet; resistiv film tenderar att åldras och flagna under långvariga höga temperaturer |
| Aktuell kapacitet | Lämplig för högströmsapplikationer, motorbromsning, regenerativ urladdning och lastdumpning | Främst konstruerad för lågströmskretsar för PCB-signaler |
| Induktansegenskaper | Standardmodeller har högre induktans; icke-induktiva korrugerade versioner finns tillgängliga | Spolefri design med mycket låg induktans, lämplig för högfrekventa lågeffektkretsar |
| Miljömässig hållbarhet | Keramisk kärna med anslutningar i rostfritt stål ger utmärkt vibrations- och stöttålighet | Tunnfilmsstrukturen har svagare vidhäftning och är mer mottaglig för vibrationsinducerade fel |
| Kostnadseffektivitet | Mycket kostnadseffektivt för applikationer med hög effekt; högre kostnad för lågeffektklasser | Låg kostnad för applikationer med låg effekt; dyrt och mindre praktiskt för höga effektkrav |
F1: Hur väljer jag ett motstånd med rätt effekt?
S: Välj ett motstånd med en märkeffekt på 1,5 till 2 gånger den faktiska strömförbrukningen i kretsen. Tänk också på effektnedsättning på grund av omgivande temperatur; högre effekt krävs för miljöer med hög temperatur.
F2: Är det normalt att yttemperaturen på motståndet är mycket hög?
S: DUFEW korrugerade motstånd omvandlar elektrisk energi till värme under drift, så en hög yttemperatur är normalt. Se till att installationsplatsen är väl ventilerad och fri från brandfarliga material. Om temperaturen är onormalt hög, kontrollera om det finns överbelastning eller ett underdimensionerat val av effekt.
F3: Vilken är den rekommenderade installationsmetoden för motstånden?
S: Produkten stöder horisontell eller vertikal installation; horisontell montering är att föredra för att underlätta naturlig konvektionskylning. Se till att det finns tillräckligt med fritt utrymme runt motståndskroppen (i allmänhet åtminstone diametern på motståndet) och undvik att montera den i plan mot skåpväggar eller andra värmealstrande komponenter. Om flera motstånd installeras sida vid sida, bör avståndet mellan dem vara minst 50 mm.
F4: Vilka är motståndstoleransgraderna för CRR-serien, och hur väljer jag?
S: DUFEW CRR-serien erbjuder tre toleransgrader: Klass K (±10%), Klass J (±5%) och Klass H (±3%). Klass J (±5%) är i allmänhet tillräcklig för industriella bromsar och belastningstillämpningar; för precisionsmätning eller samplingskretsar rekommenderas Klass H (±3%) för högre noggrannhet.
