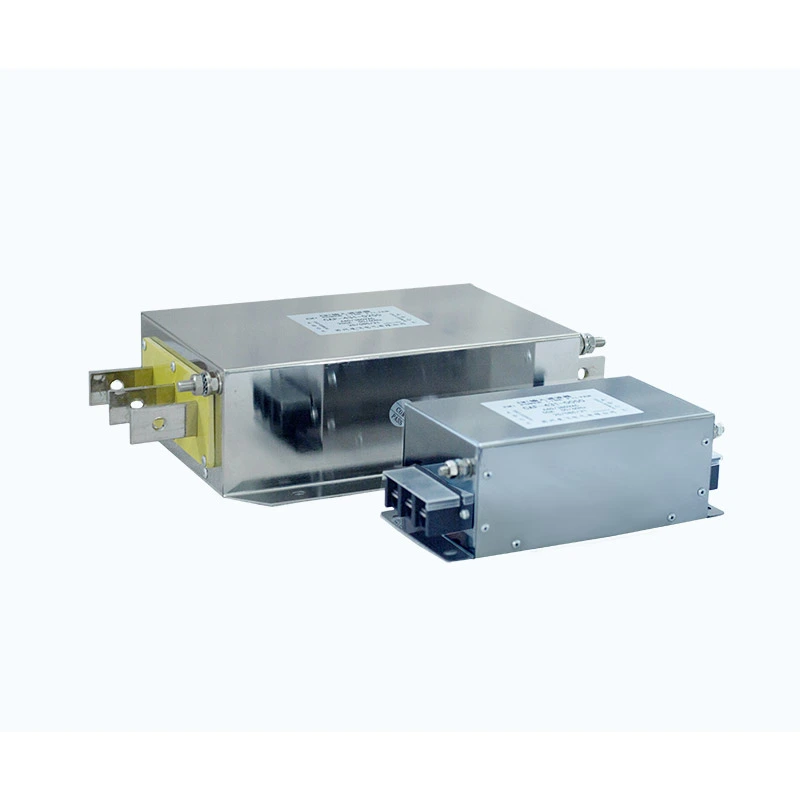

Utgångsfilter

Utgångsfiltret är installerat mellan VFD-utgångsterminalerna och motoringångsterminalerna för att förbättra kvaliteten på elektriska signaler som överförs till motorn.

Genom att kombinera flerstegsfiltreringskretsar med optimerade magnetiska komponenter dämpar den högfrekventa omkopplingsstörningar som genereras av PWM-växelriktarens drift och minskar elektrisk stress vid motorterminaler.

Designen hjälper till att minimera:

- Högfrekventa harmoniska komponenter

- Spänningsspikspulser orsakade av snabb omkoppling

- dv/dt belastning på motorisolering

- Elektromagnetisk störning genom motorkablar

Isoleringssystemet ger:

- Linje-till-linje: 1500VDC / 60S

- Linje-till-jord: 2500VDC / 60S

Med isolationsresistans över 100MΩ, överbelastningskapacitet på 1,4 gånger märkström i 1 minut och stöd för motorkabelavstånd upp till 400m med skärmade kablar, är Dufews lösningar lämpliga för krävande industriella drivsystem.

Tekniska specifikationer

Modellbeskrivning

CAF-4 3 2-0600

Viktiga fördelar

1. Lång kabelapplikationskapacitet

Långa motorkablar kan introducera distribuerad kapacitans, vilket kan öka laddningsströmmen och högfrekventa störningar. Den optimerade magnetiska kretsdesignen hjälper till att minska effekten av kabelkapacitans, förbättra utsignalens vågformsstabilitet och reducera högfrekvent strålning, vilket gör filtret lämpligt för fjärrmonterade motorinstallationer. Den stöder skärmade kablar upp till 400m och oskärmade kablar upp till 300m.

2. Förbättrat motorisoleringsskydd

PWM-omkopplingsdrift kan generera snabb spänningsökning och högfrekvent stress på motorlindningar. Utgångsfiltret hjälper till att minska dv/dt-påverkan och spänningsspik, begränsar isoleringens åldrande orsakad av växlingspulser och förbättrar motorns övergripande tillförlitlighet.

3. Minskad elektromagnetisk störning

Flerstegsfiltreringsstrukturen hjälper till att undertrycka högfrekvent växlingsbrus såväl som common-mode och differential-mode interferens. Detta kan förbättra EMC-prestandan och minska störningar i system utrustade med känslig styr- och övervakningsutrustning.

4. Bibehåller motorprestanda med låga ytterligare förluster

Filtreringsdesignen riktar sig främst till högfrekventa komponenter samtidigt som den grundläggande frekvensenergin som krävs för normal motordrift bibehålls. Detta hjälper till att bibehålla ett stabilt motorvridmoment, minimera ytterligare förluster och stödja tillförlitlig kontinuerlig drift.

5. Flexibel industriell integration

Den kompakta designen stöder både vertikal och horisontell installation och kan rymma olika skåplayouter. Anpassade spännings- och strömklasser finns också tillgängliga för att möta specifika industriella applikationer och OEM-projektkrav.

Applikationsscenarier

Dufew Output Filter är lämpligt för applikationer där motorkabellängder överstiger 50 meter, såväl som högprecisionsservobearbetningsutrustning, flermotoriga synkrona drivsystem och produktionslinjer utrustade med känslig inspektionsutrustning. Den är också lämplig för kranar och formsprutningsutrustning som kräver frekvent acceleration och inbromsning.

Typiska tillämpningar inkluderar industriell automation, CNC-maskiner, hissar, hamnutrustning, textilmaskiner, formsprutningsmaskiner och testsystem.

Jämförelse av urval

Tillverkningskapacitet och kvalitetssäkring

Dufew Electric är specialiserat på industriella kraftelektronikkomponenter, inklusive filter, reaktorer, bromsmotstånd och anpassade elektriska lösningar.

Med ingenjörserfarenhet av magnetiska komponenter och drivsystemtillämpningar tillhandahåller Dufew skräddarsydda lösningar för olika spänningsnivåer, strömintervall och installationskrav.

Dufews tillverkningskapacitet omfattar magnetisk komponentbearbetning, precisionslindning, isoleringsbehandling, elektrisk parameterverifiering och prestandatestning, vilket säkerställer konsekvent produktionskvalitet och pålitlig produktprestanda.

Kvalitetskontroll inkluderar isolationsresistans, dielektriskt motstånd, temperaturstegring, elektrisk prestanda och utseendeinspektioner. Varje steg är utformat för att verifiera den elektriska säkerheten, driftsstabiliteten och den övergripande kvaliteten på de färdiga produkterna.

Dufew stödjer OEM-tillverkning, skräddarsydda konstruktioner, teknisk dokumentation och applikationsteknisk support för att möta olika industriella krav. Kvalitetsdokumentationen inkluderar ISO kvalitetsledningscertifiering, CE-certifiering och produkttestningsrapporter.

Förpackning & leverans

Dufew tillämpar exportstandardförpackningar för att säkerställa säker transport av industriella elektriska komponenter.

Förpackningslösningar inkluderar:

- Fuktbeständigt skydd

- Stöttålig fixering

- Förstärkta träfodral för stora modeller

- Produktidentifieringsetiketter

- Tekniska dokument

Varje produkt inspekteras före leverans för att säkerställa överensstämmelse med kundens krav.

FAQ

F1: Vad är skillnaden mellan ett utgångsfilter och en utgångsreaktor?

Ett utgångsfilter riktar sig huvudsakligen mot högfrekventa omkopplingskomponenter, PWM-störningar och elektromagnetiskt brus på motorsidan. En utgångsreaktor reducerar huvudsakligen spänningsökningshastigheten, begränsar strömpåverkan och förbättrar utgångsvågformsförhållandena.

För krävande applikationer beror den lämpliga lösningen på kabellängd, motortyp och EMC-krav.

F2: Kan den här lösningen minska motorljudet?

Ja. Genom att reducera högfrekventa komponenter som genereras av växelriktaromkoppling kan det hjälpa till att minska elektromagnetiska vibrationer och förbättra motordriftsförhållandena.

F3: Varför är filtrering viktigt för långa motorkablar?

Långa kablar ökar den distribuerade kapacitansen och kan förstärka högfrekventa störningar. Korrekt filtrering hjälper till att minska kabelrelaterad elektrisk stress och förbättrar systemets stabilitet.

F4: Kan Dufew anpassa filterlösningar?

Ja. Dufew tillhandahåller skräddarsydda lösningar inklusive spänningsklassning, strömkapacitet, filtreringsegenskaper, dimensioner och installationsstruktur enligt kundens krav.
