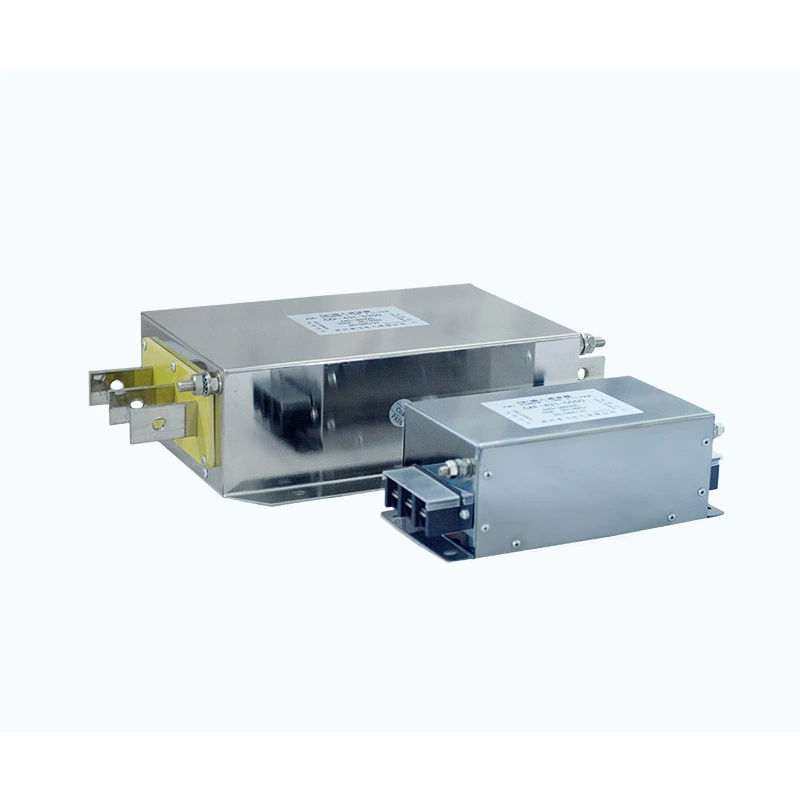

Ingångsfilter

I moderna industriella automationssystem genererar VFD:er och kraftelektronikenheter högfrekvent kopplingsljud och harmoniska störningar under drift. Dessa störningar kan påverka närliggande kontroller, kommunikationssystem, sensorer och annan känslig utrustning.

Dufew Electric Input Filter är installerat i serie mellan strömförsörjningen och VFD- eller servodrivenhetens ingångsterminaler för att minska överföringsvägar för elektromagnetiska störningar mellan drivsystemet och det elektriska nätverket.

Filtret antar en flerstegs EMC-filtreringsstruktur som kombinerar optimerade magnetiska komponenter, kondensatorer och dämpningsdesign för att undertrycka både common-mode och differential-mode interferens över ett brett frekvensområde.

Viktiga designfunktioner inkluderar:

- Magnetiska komponenter med låg förlust för stabil filtreringsprestanda

- Optimerat kondensatornätverk för EMC-undertryckning

- Design med låg läckström för kompatibilitet med skyddssystem

- Hög isoleringsförmåga för industriella miljöer

- Flexibla IP00/IP20 installationskonfigurationer

Med pålitlig EMC-prestanda och anpassningsbara elektriska parametrar hjälper Dufew Input Filters till att förbättra systemets stabilitet i krävande industriella applikationer.

Hur Input Filter förbättrar VFD-systemets prestanda?

1. Minska ledande elektromagnetisk störning

VFD-växlingsenheter genererar högfrekvent brus som kan färdas genom strömkablar och matas tillbaka till elnätet. Filtret hjälper till att minska ledningsutsläpp, begränsa överföringen av högfrekventa störningar, förbättra EMC-prestandan och minimera störningar på närliggande elektrisk utrustning.

2. Dämpa Common-Mode och Differential Mode Noise

Olika interferensvägar kräver olika filtreringsmetoder. Filtreringsstrukturen kombinerar common-mode-dämpning för brus mellan kraftledningar och jord med differential-mode-undertryckning för interferens mellan ledare. Detta bidrar till att förbättra elektromagnetisk kompatibilitet i komplexa industriella miljöer.

3. Förbättra kraftnätets stabilitet

Industriella kraftnät kan påverkas av spänningsfluktuationer, kopplingsstörningar och harmoniska störningar. Genom att minska påverkan av dessa störningar på drivsystem hjälper filtret till att upprätthålla stabil utrustningsdrift och ger extra skydd för känsliga elektriska komponenter.

4. Stöd applikationer för långa kablar och flera enheter

EMC-problem kan bli mer märkbara i system med flera frekvensomriktare eller långa motorkablar. Designen är lämplig för installationer med flera enheter, långa kabelapplikationer, högdensitetsstyrskåp och industriella automationssystem där konsekvent EMC-prestanda krävs.

Viktiga designfunktioner

Trestegs EMC-filtreringsstruktur

Den optimerade trestegsstrukturen ger dämpning över låg-, mellan- och högfrekvensområden, vilket hjälper till att minska olika typer av elektriska störningar och bibehålla effektiv filtreringsprestanda under varierande driftsförhållanden.

Låg läckströmsdesign

Jordkondensatorstrukturen är optimerad för att begränsa onödig läckström samtidigt som kompatibiliteten med läckageskyddsanordningar bibehålls. Detta stöder stabil drift i industriella elsystem.

Isoleringssystem med hög tillförlitlighet

Isoleringssystemet är designat för långvarig industriell användning, med linje-till-linje dielektrisk styrka upp till 1500VDC/60S, linje-till-jord dielektrisk styrka upp till 2500VDC/60S, och isolationsresistans på ≥100MΩ vid 1000VDC.

Applikationsscenarier

Dufew Input Filter-lösningar används ofta i applikationer som kräver förbättrad EMC-prestanda och elektrisk stabilitet.

Tekniska specifikationer

Tillverkningskapacitet och kvalitetssäkring

Dufew Electric är specialiserat på industriella kraftelektronikkomponenter inklusive EMC-filter, reaktorer, bromsmotstånd och anpassade elektriska lösningar.

Genom kontrollerade tillverkningsprocesser och elektrisk prestandatestning säkerställer Dufew pålitlig produktkvalitet för industriella applikationer.

Kvalitetskontroll inkluderar:

- Komponentinspektion

- Test av elektrisk prestanda

- Isolationsresistanstestning

- Tål spänningsprovning

- Funktionsverifiering

Dufew förbättrar kontinuerligt sitt kvalitetsledningssystem och produktstandarder.

Certifieringar och tekniska dokument inkluderar:

- ISO 9001 kvalitetsledningssystem

- CE-certifiering

- Produkttestrapporter

- Anpassad teknisk dokumentation

Dufew stödjer OEM-tillverkning, skräddarsydda konstruktioner och ingenjörssamarbete för globala kunder.

Förpackning & leverans

Dufew tillhandahåller exportorienterade förpackningslösningar för att skydda elektriska komponenter under transport.

Förpackningen inkluderar:

- Fuktskydd

- Stöttålig fixering

- Förstärkt förpackning för stora modeller

- Produktidentifieringsetiketter

- Tekniska dokument med försändelse

Varje filter inspekteras före leverans för att säkerställa efterlevnad av kundens krav.

FAQ

F1: Vad är syftet med ett ingångsfilter i ett VFD-system?

Det hjälper till att minska elektromagnetiska störningar som genereras under VFD-drift, förbättra EMC-prestanda och skydda elektriska komponenter från externa strömstörningar.

F2: Var ska detta filter installeras?

Den är installerad mellan strömförsörjningen och VFD- eller servodrivenhetens ingångsterminaler för att minska störningsöverföringen genom kraftnätet och förbättra systemets stabilitet.

F3: Vilken kabellängd kan Dufew-produkter stödja?

Beroende på installationsförhållanden kan Dufews lösningar stödja skärmade kablar upp till 400 meter och oskärmade kablar upp till 300 meter, vilket hjälper till att upprätthålla stabil filtreringsprestanda i långdistansapplikationer.

F4: Kan Dufew anpassa EMC-filtreringslösningar?

Ja. Dufew tillhandahåller skräddarsydda lösningar inklusive spänningsklassning, strömkapacitet, filtreringsparametrar, mekaniska dimensioner och installationsstrukturer enligt olika applikationskrav.

Anpassade EMC-filtreringslösningar från Dufew Electric

Dufew Electric tillhandahåller skräddarsydda Input Filter-lösningar för VFD-system, servodrivningar och industriella automationsapplikationer.

Med professionell ingenjörsförmåga, pålitliga tillverkningsprocesser och strikt kvalitetskontroll hjälper Dufew kunder att förbättra EMC-prestandan, minska elektriska störningar och uppnå stabil långsiktig drift.
