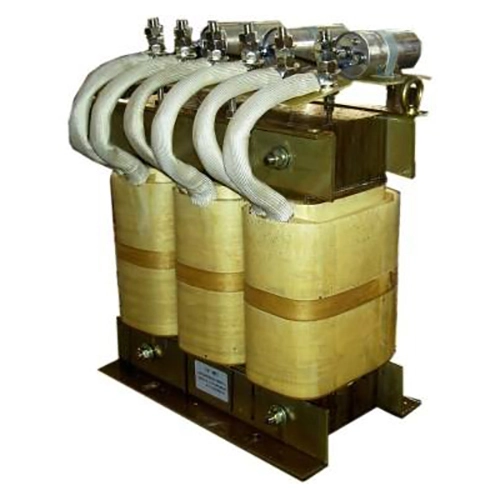

Dufew elektriska sinusvågsfilter är installerat på utgångssidan av VFD-system för att förbättra motorsidans vågformskvalitet och ge tillförlitligt motorskydd i industriella applikationer. Under VFD-omkopplingsdrift genereras och överförs högfrekventa PWM-spänningspulser genom motorkablar, särskilt i långväga installationer, vilket kan orsaka reflekterad spänning, ökad dv/dt-spänning, elektromagnetisk störning och ytterligare motorförluster.
VFD Sine Wave Filter antar en LC-lågpassfiltreringsstruktur som består av reaktorer och kondensatorer. Filtreringsnätverket dämpar bärvågsfrekvenskomponenter och högfrekventa övertoner från PWM-utgångssignaler samtidigt som det låter grundfrekvensspänningen passera effektivt, vilket omvandlar den utgående vågformen till en jämnare nästan sinusformad vågform.
Filtreringsprocessen hjälper:
- Minska PWM högfrekventa komponenter
- Förbättra motorterminalens spänningsvågform
- Lägre dv/dt-belastning på motorisolering
- Minska elektromagnetiska störningar (EMI)
- Förbättra motorns driftstabilitet och servicetillförlitlighet
Produkten använder kallvalsade kiselstålkärnor med låga förluster, klass F isoleringsmaterial, vakuumimpregneringsteknik och optimerade termiska strukturer för att bibehålla stabil prestanda under kontinuerlig industriell drift, vilket ger en effektiv lösning för motorsystem med långa kablar, automationsutrustning och högpresterande VFD-applikationer.
Till skillnad från en standardutgångsreaktor som huvudsakligen ökar kretsimpedansen, ger LC-filtreringsstrukturen större dämpning av högfrekventa omkopplingskomponenter, vilket resulterar i en jämnare motorspänningsvågform med lägre högfrekvent distorsion och minskad elektrisk stress på motorlindningar.
Höga dv/dt PWM-pulser kan öka isolationsspänningen, särskilt när långa kablar installeras mellan VFD och motor. Filtret hjälper till att begränsa spänningsspikar och reflekterade vågeffekter, minskar påfrestningen på motorlindningsisoleringen och stödjer motordrift på längre sikt.
Långa motorkablar introducerar distribuerad kapacitans som kan öka laddningsström och reflekterad spänning. Dufew justerar de elektriska parametrarna enligt systemkraven för applikationer som fjärrpumpsystem, utomhusmotorutrustning, underjordiska maskiner och stora produktionslinjer.
Genom att dämpa högfrekvent interferens och utgående vågformsdistorsion kan filtret hjälpa till att minska motorns elektromagnetiska brus, ytterligare temperaturstegring, harmonisk relaterade förluster och mekaniska vibrationer som är förknippade med instabila växelriktarutgångsvågformer.
Reaktorn och kondensatorn matchas enligt PWM-utgångsegenskaperna hos VFD:n. Den resulterande LC-strukturen dämpar bärarfrekvenskomponenter samtidigt som överföringen av grundfrekvensen bibehålls och spänningsvågformen på motorsidan förbättras.
Det magnetiska systemet kan använda kallvalsade kiselstålkärnor, en optimerad luftgapstruktur och magnetiska material med låg förlust för att upprätthålla stabila induktansegenskaper och kontrollera magnetiska förluster under kontinuerlig drift.
Isoleringssystemet kan innehålla klass F högtemperaturisolering, vakuumimpregnering och flamskyddande isoleringsmaterial. Dessa åtgärder stödjer dielektrisk hållfasthet, mekanisk stabilitet och tillförlitlig drift under kontinuerliga industriella förhållanden.
Exempel: SWF-4 3 2-1200
| Koda | Beskrivning |
|---|---|
| SWF | Dufew Electric Sine Wave Filter Series |
| 4 | Spänningsnivå (2=220V, 4=380V, 6=690V) |
| 3 | Fasnummer (3=trefas, 1=enfas) |
| 2 | Installationsposition (VFD-utgångssida) |
| 1200 | Märkström (1200A) |
| Parameter | Specifikation |
|---|---|
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / Anpassad |
| Bärfrekvens | 2kHz-8kHz |
| Spännings harmonisk distorsion | ≤5 % |
| Märkström | 5A-1200A |
| Maximal kabellängd | Upp till 3000m (applikationsberoende) |
| Överbelastningsförmåga | 1,5× märkström i 1 minut |
| Temperaturökning | ≤80K |
| Bullernivå | ≤65dB |
| Dielektrisk styrka | 3000VAC / 10S |
| Isolationsmotstånd | ≥100MΩ |
| Skyddsgrad | IP00 / IP20 |
| Isoleringsklass | Klass F (155 ℃) |
| Standard | GB/T15287/8 |
Dufew sinusvågsfilterlösningar är lämpliga för VFD-system som kräver förbättrad uteffektvågformsprestanda och motorskydd.
| Ansökan | Huvudkrav |
|---|---|
| Motorsystem för långa avstånd | Minska kabelrelaterad spänningsspänning |
| Pump och fläktsystem | Förbättra motorns driftstabilitet |
| CNC-utrustning | Stöd precisionsbearbetningsprestanda |
| Industriella automationslinjer | Minska elektriska störningar |
| Hissar | Förbättra enhetens tillförlitlighet |
| Kranar och lyftutrustning | Stöd frekvent acceleration och inbromsning |
| Motorinstallationer utomhus | Aktivera fjärrstyrd utrustning |
Dufew Electric tillverkar industriella kraftelektronikkomponenter, inklusive filter, reaktorer, bromsmotstånd, transformatorer och anpassade elektriska lösningar. För vågformsfiltrerande produkter utförs produktionen genom kontrollerade processer från magnetisk komponentberedning och lindning till isoleringsbehandling, impregnering, elprovning och slutbesiktning.
Tillverkningsprocesser inkluderar:
- Magnetisk kärnbehandling
- Precisionslindning
- Isoleringsbehandling
- Vakuumimpregnering
- Test av elektrisk prestanda
Kvalitetsinspektionen täcker viktiga elektriska och mekaniska parametrar, med kontroller inklusive:
- Isolationsresistanstestning
- Dielektrisk motståndsprovning
- Verifiering av elektrisk parameter
- Test av temperaturstegring
- Slutlig utseendebesiktning
Dufew Electric stöder även OEM-tillverkning, anpassade elektriska parametrar, tekniskt applikationsstöd och projektbaserad leverans. Produktritningar, testrapporter och certifieringsdokument kan tillhandahållas enligt kund- och projektkrav.
Dufew tillhandahåller exportstandardiserade förpackningslösningar för industriella elektriska produkter.
Förpackningen inkluderar:
- Fuktbeständigt skydd
- Stöttålig fixering
- Förstärkta träfodral för tunga modeller
- Produktidentifieringsetiketter
- Tekniska dokument
Varje enhet inspekteras före leverans för att säkerställa att produktspecifikationerna uppfyller kundens krav.
| Jämförelse | Sinusvågsfilter | Utgångsreaktor |
|---|---|---|
| Filtreringsprincip | LC lågpassfiltrering för att reducera PWM-komponenter | Ökar impedansen för att begränsa strömändringen |
| Huvudfunktion | Förbättrar vågformens kvalitet och dämpar högfrekvent stress | Minskar spänningsökningshastighet och strömfluktuationer |
| Utgångsvågform | Nästan sinusformad spänningsutgång | PWM-vågformen kvarstår |
| Kabelapplikation | Lämplig för längre motorkabelsystem | Används främst för måttliga kabelavstånd |
| Motorskydd | Ger ett starkare skydd mot högfrekvent stress | Ger grundläggande motorskydd |
Ett sinusvågsfilter använder en LC-filtreringsstruktur för att reducera PWM-omkopplingskomponenter och förbättra motorns vågformskvalitet. En utgångsreaktor ökar huvudsakligen impedansen för att begränsa strömändringar och minska spänningsökningshastigheten, men den omformar inte utgångsvågformen nämnvärt.
Det rekommenderas för applikationer med långa motorkablar, känsliga motorer, strikta EMC-krav eller system där PWM-spänningspåkänning kan påverka motorns tillförlitlighet.
Ja. Filtreringsparametrarna kan anpassas efter kabellängd, motoreffekt, VFD-egenskaper och driftsförhållanden.
Ja. Dufew stöder skräddarsydda konstruktioner baserat på spänning, strömkapacitet, bärfrekvens, installationskrav och specifika applikationsförhållanden.
