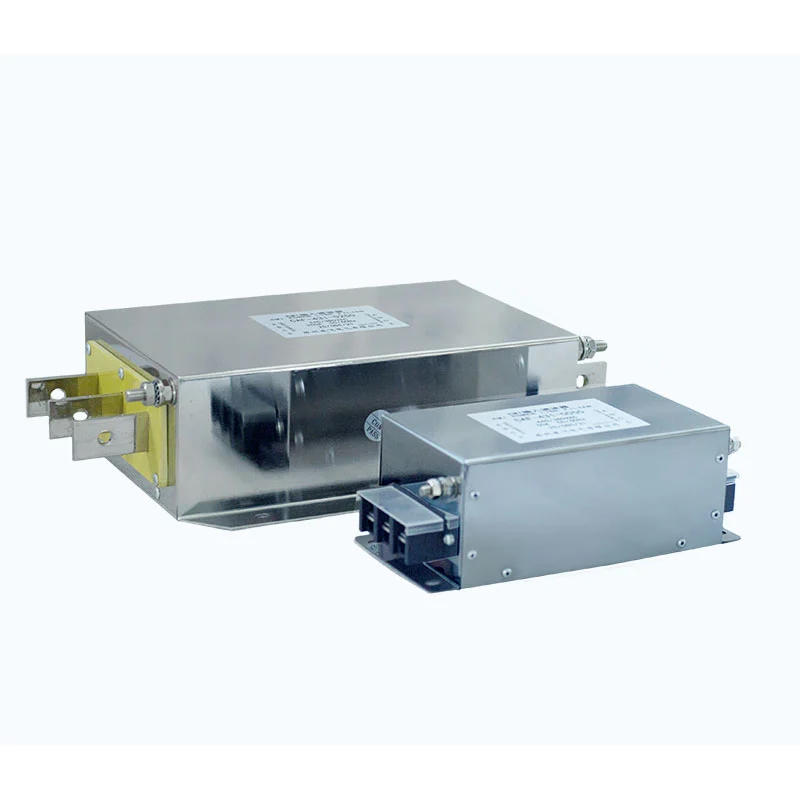

Passivt filter

Dufew elektriskt passivt filter är designat för industriella kraftsystem som påverkas av harmoniska strömmar från VFD:er, omvandlare, likriktare och andra olinjära belastningar. Genom att kombinera filterreaktorer, kondensatorer och icke-induktiva dämpningsmotstånd i en avstämd LC-krets, ger den en lågimpedansväg för utvalda övertonsfrekvenser och hjälper till att minska harmonisk strömcirkulation i kraftnätet.

Icke-linjära belastningar som genereras under AC-DC-konvertering och kraftelektronisk omkoppling kan bidra till transformatorns överhettning, ökade kabelförluster, minskad effektfaktor, ytterligare stress på elektrisk utrustning och instabil effektkvalitet. Beroende på systemförhållandena kan filtreringskonfigurationen utformas för att adressera karakteristiska övertoner såsom 5:e, 7:e, 11:e och högre ordningens komponenter.

Systemet hjälper till att minska övertonsströmdistorsion, förbättra effektfaktorn, begränsa övertonsrelaterade förluster och stödja stabil elektrisk drift. Jämfört med aktiva övertonskompensationssystem använder passiv filtrering en relativt enkel elektrisk struktur utan komplexa styrkretsar, vilket gör den lämplig för kontinuerlig drift i industriella tillämpningar med förutsägbara övertonskarakteristika.

Hur fungerar LC-filtreringssystemet?

Avstämd resonanskrets

Reaktorn och kondensatorn bildar en avstämd LC-gren utformad för specifika harmoniska frekvenser.

När övertonsströmmar når det designade frekvensområdet, ger filtreringsgrenen en lägre impedansväg än kraftnätet, vilket gör att övertonsströmmar kan absorberas effektivt.

Denna design ger:

- Riktad övertonsreduktion

- Lägre strömvågformsdistorsion

- Förbättrad elektrisk stabilitet

- Kontinuerlig industriell driftförmåga

Dämpning och skyddsdesign

Det integrerade icke-induktiva motståndet styr resonansegenskaper och förbättrar kretsstabiliteten.

Dämpningsstrukturen hjälper till:

- Förhindra överdriven resonansförstärkning

- Begränsa onormal övertonsström

- Förbättra kondensatorns tillförlitlighet

- Förläng systemets livslängd

Viktiga fördelar

1. Enkel passiv struktur

Den passiva designen fungerar utan DSP-kontroller eller ytterligare elektroniska kompensationsmoduler, vilket resulterar i en okomplicerad elektrisk struktur med färre kontrollkomponenter, lägre underhållskrav och god anpassningsförmåga till industriella driftsmiljöer.

2. Förbättrad strömkvalitet

Genom att minska harmonisk strömcirkulation kan systemet hjälpa till att begränsa transformator- och kabelförluster, minska temperaturökningen, förbättra effektfaktorn och stödja mer stabil drift av ansluten elektrisk utrustning.

3. Designad för industriella tillämpningar

Dufew tillämpar tekniska överväganden på magnetiska komponenter, reaktor- och kondensatoranpassning, termisk prestanda och elektrisk säkerhet. Den resulterande konfigurationen är lämplig för kontinuerlig drift i industriella kraftsystem med relativt förutsägbara harmoniska egenskaper.

Typiska applikationer

Dufew Passive Filter är lämpligt för industriella system med relativt stabila harmoniska egenskaper.

Typiska applikationer inkluderar tillverkningsanläggningar, metallurgi och kemiska processanläggningar, gruvutrustning, textilmaskiner, pappersproduktionslinjer, hamnmaskiner och formsprutningssystem där olinjära belastningar och harmoniska strömmar måste hanteras.

Skräddarsydd designkapacitet

Olika elektriska system kräver olika filtreringsparametrar.

Dufew tillhandahåller ingenjörsstöd baserat på:

- Harmoniska mätdata

- Belastningsegenskaper

- Systemspänningsnivå

- Installationsmiljö

- Krävs THDi-prestanda

Skräddarsydda lösningar finns tillgängliga för olika industriella kraftkvalitetskrav.

Urvalsguide

Att välja en lämplig filtreringslösning kräver utvärdering av:

Dufew tillhandahåller skräddarsydda rekommendationer baserade på övertonsmätdata, systemparametrar och projektkrav.

Tillverkningskapacitet och kvalitetssäkring

Dufew Electric är specialiserad på industriell kraftelektroniktillverkning, och tillhandahåller passiva filter, reaktorer, bromsmotstånd, transformatorer och anpassade elektriska lösningar för industriella applikationer. Dess ingenjörsarbete omfattar harmonisk analys, elektrisk parametermatchning och strömkvalitetskrav, vilket stöder applikationsspecifik produktdesign och tillverkning.

Viktiga tillverkningsmöjligheter inkluderar magnetisk härdbearbetning, precisionslindning av reaktorer, anpassning av kondensatorer och motstånd, verifiering av elektriska parametrar och testning av termisk prestanda. Beroende på produktkonfigurationen kan kvalitetskontroll innefatta:

- Isolationsresistanstestning
- Dielektrisk motståndsprovning
- Verifiering av resonansparameter
- Test av temperaturstegring
- Kontroll av elektriska parametrar
- Slutlig utseendebesiktning

Kvalitetsdokumentation kan inkludera ISO kvalitetsledningscertifiering, produkttestrapporter och elektrisk prestandaverifiering enligt tillämpliga produkt- och projektkrav.

Dufew Electric stödjer OEM-tillverkning, anpassad elektrisk design, ingenjörssamarbete och projektbaserade kraftkvalitetslösningar.

Tekniska specifikationer

Passivt filter vs aktivt övertonsfilter

FAQ

F1: Vilka komponenter används i ett passivt filter?

Ett passivt filter består av reaktorer, kondensatorer och dämpningsmotstånd som bildar en avstämd LC-krets. Dessa komponenter ger en lågimpedansväg för utvalda övertonsströmmar och hjälper till att förbättra strömkvaliteten.

F2: Hur ska den lämpliga modellen väljas?

Val av modell beror på märkspänning, driftsström, övertonskälla, övertonsspektrum, THDi-krav, systemkonfiguration och installationsförhållanden.

F3: Är denna lösning lämplig för alla harmoniska förhållanden?

Passiv filtrering är i allmänhet lämplig för system med stabila harmoniska egenskaper. Tillämpningar med snabbt föränderliga harmoniska belastningar kan kräva alternativa kompensationslösningar.

F4: Kan Dufew anpassa filtreringslösningar?

Ja. Dufew tillhandahåller skräddarsydda lösningar baserade på spänningsnivå, strömkapacitet, harmoniska egenskaper, installationskrav och projektförhållanden.
