Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

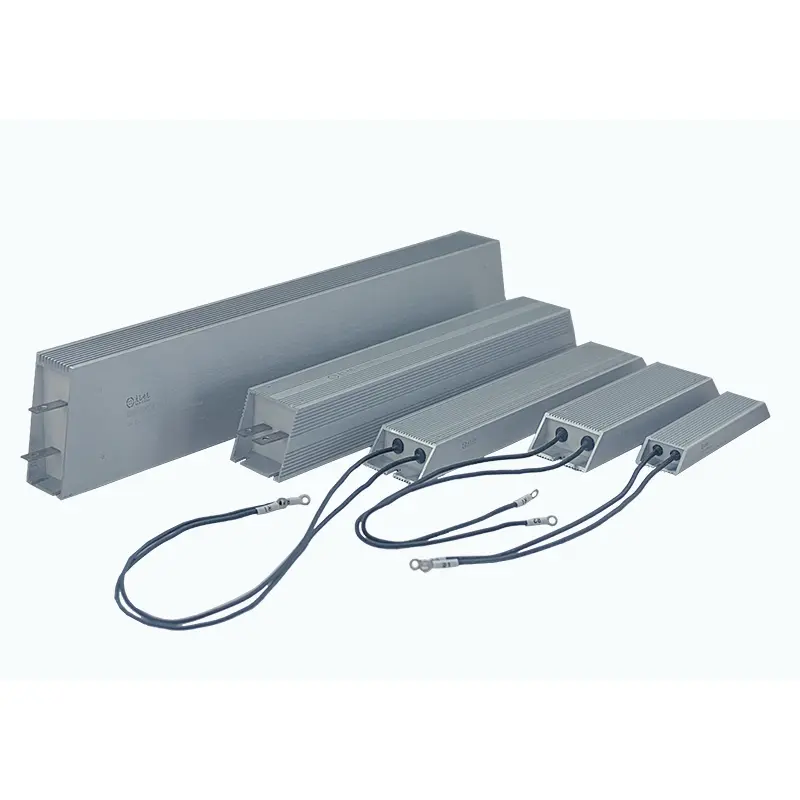

DUFEW Non-Inductive Aluminium Clad Resistor är speciellt designad för höghastighetskopplingskretsar, pulskraftsystem, växelriktartillämpningar och elektronisk precisionsutrustning där konventionella trådlindade motstånd kan drabbas av parasitiska induktanseffekter.
Till skillnad från standardeffektmotstånd som genererar ytterligare induktiv reaktans under snabba strömförändringar, använder DUFEW en avancerad Ayrton-Perry bifilär lindningsstruktur för att minimera magnetfältskoppling och uppnå ultralåg induktansprestanda.
Genom att förbättra strömresponsen och minska växlingsstörningar hjälper detta motstånd till att skydda känsliga kraftkomponenter, förbättra vågformsstabiliteten och förbättra tillförlitligheten hos högfrekventa elektroniska system.
Tillgänglig från 50W till 6KW, med resistansvärden från 0,01Ω till 120kΩ, tillhandahåller DUFEW skräddarsydda låginduktansmotståndslösningar för kraftelektroniktillverkare, inverterleverantörer, automationsföretag och industriutrustningstillverkare.
I modern kraftelektronik fortsätter omkopplingsfrekvensen att öka samtidigt som komponenterna blir känsligare för elektriskt brus och spänningsfluktuationer.
Ett konventionellt motstånd kan introducera oönskad induktans under snabba strömövergångar, vilket orsakar:
- Spänningsöverskridande
- Strömvågformsförvrängning
- EMI-störningar
- Halvledarspänning
- Instabilitet i styrsystemet
DUFEW icke-induktivt aluminiumklädd motstånd är utvecklat för att bibehålla stabil elektrisk prestanda under snabbt föränderliga strömförhållanden.
| Prestandafunktion | Tekniskt värde |
|---|---|
| Lindningskonstruktion med ultralåg induktans | Minimerar oönskade induktiva effekter under höghastighetsväxling |
| Ayrton-Perry bifilarlindning | Avbryter magnetfält som genereras av strömflöde |
| Snabb elektrisk respons | Förbättrar transientkretsens prestanda |
| Stabil pulsbelastningsförmåga | Klarar upprepade laddnings- och urladdningscykler |
| Låg elektromagnetisk störning | Minskar brus som påverkar känsliga kretsar |
| Termisk ledningsstruktur i aluminium | Upprätthåller tillförlitlig drift under hög effekt |
Den interna lindningsstrukturen är nyckelfaktorn som skiljer låginduktansmotstånd från konventionella trådlindade konstruktioner. DUFEW använder Ayrton-Perrys bifilära lindningsprincip, med två motståndstrådar lindade i motsatta riktningar för att minska de magnetiska fält som genereras under strömflödet.
Genom att tillåta magnetfälten i de två lindningarna att delvis upphäva varandra, minskar denna struktur avsevärt det magnetiska nettoflödet och minimerar parasitisk induktans, vilket möjliggör snabbare elektrisk respons och förbättrad prestanda i höghastighetsomkopplingsapplikationer.
Högfrekvensomkopplingssystem upplever ofta snabba strömförändringar, där parasitisk induktans kan generera oönskade spänningsspikar och påverka kretsstabiliteten. DUFEW låginduktansmotstånd är designade för att hantera transientenergi effektivt, undertrycka kopplingstoppar, förbättra vågformsstabiliteten och minska stressen på känsliga halvledarkomponenter.
De är särskilt lämpliga för:
- IGBT-växelriktarkretsar
- MOSFET-växlingssystem
- PWM-strömomvandlare
- Högfrekventa elektroniska belastningar
Under regenerativ eller dynamisk bromsning måste överskottsenergi urladdas snabbt för att upprätthålla systemets stabilitet. Strukturen med låg induktans förbättrar bromsresponsen, minskar växlingsstörningar och hjälper till att skydda växelriktarens kraftmoduler från övergående elektrisk stress.
I högfrekventa strömförsörjningssystem kan parasitisk induktans påverka kopplingsvågformer och total effektivitet. DUFEW låginduktansmotstånd ger snabba svarsegenskaper för applikationer som snubberkretsar, strömbegränsande kretsar och pulsabsorptionskretsar.
För elektroniska testsystem påverkar resistanskomponenternas svarsegenskaper direkt mätnoggrannheten. Den optimerade låginduktansdesignen hjälper till att uppnå mer exakt pulssvar, minska signaldistorsion och förbättra testupprepbarheten.
| Strukturera | Fungera |
|---|---|
| Legeringsmotståndstråd | Ger stabila motståndsegenskaper |
| Symmetrisk bifilär lindning | Minskar magnetisk koppling |
| Glimmer isoleringsskikt | Separerar lindningsskikten och förbättrar stabiliteten |
| Termisk kvartsfyllning | Förbättrar värmeledning |
| Aluminiumhölje | Ger mekaniskt skydd och termisk hantering |
| Parameter | Specifikation |
|---|---|
| Produkttyp | Icke-induktivt aluminiumbeklätt motstånd |
| Huvudfunktion | Låg induktansprestanda |
| Lindningsteknik | Ayrton-Perry Bifilar Winding |
| Power Range | 50W - 6KW |
| Motståndsområde | 0,01Ω -- 120kΩ |
| Driftspänning | ≤1200V |
| Motståndstolerans | ±3 %, ±5 %, ±10 % |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Material för hölje | Aluminiumlegering |
| Isoleringsmaterial | Flamskyddsmedel för hög temperatur |
| Dielektrisk styrka | 2500VAC / 60s |
| Isolationsmotstånd | ≥100MΩ |
| Standard | GB-5792 |
| Jämförelseobjekt | DUFEW Icke-induktivt aluminiumbeklätt motstånd | Konventionell trådlindad resistor |
|---|---|---|
| Aktuellt svar | Designad för snabba strömförändringar | Begränsad av parasitisk induktans |
| Magnetisk effekt | Motstående magnetfält upphäver varandra | Magnetiska fält ackumuleras |
| Växla prestanda | Lämplig för högfrekventa kretsar | Lämplig främst för lågfrekventa applikationer |
| EMI-kontroll | Minskad risk för elektromagnetiska störningar | Högre ljudgenerering |
| Halvledarskydd | Hjälper till att minska spänningsspikar | Kan öka övergående stress |
| Industri | Typisk användning |
|---|---|
| Kraftelektronik | Högfrekvent energiabsorption |
| Laddningssystem för elbilar | Omkopplingsskyddskretsar |
| Solar växelriktare | DC energiurladdning |
| Vindkraftssystem | Konverterskydd |
| Servodrev | Dynamisk bromsning |
| Industriell automation | Höghastighetskontrollsystem |
| Laboratorieutrustning | Precisionspulstestning |
DUFEW stöder skräddarsydd icke-induktiv resistorutveckling enligt applikationskrav.
Tillgänglig anpassning:
| Anpassad artikel | Alternativ |
|---|---|
| Motståndsvärde | 0,01Ω-120kΩ |
| Effektvärde | 50W-6KW |
| Induktanskrav | Låginduktans anpassad design |
| Mått | Standard eller specialhus |
| Terminaler | Rostfria terminaler eller högtemperaturtrådar |
| Elektriska parametrar | Anpassad enligt kretskrav |
Eftersom snabba strömförändringar kan generera parasitisk induktans i konventionella motstånd, vilket orsakar spänningsspikar och elektriskt brus. Icke-induktiva motstånd minimerar dessa effekter och förbättrar kretsstabiliteten.
Den största skillnaden är den interna lindningstekniken. DUFEW använder Ayrton-Perry bifilär lindning för att minska magnetfältinteraktion, medan standardmotstånd vanligtvis använder konventionell enkelriktad lindning.
Ja. De används ofta i växelriktarbromskretsar, pulsabsorptionskretsar och kraftelektroniksystem som kräver snabb respons.
Ja. DUFEW tillhandahåller OEM-anpassning för resistansvärde, effektklassning, mekaniska dimensioner, terminaler och låginduktanskrav.
