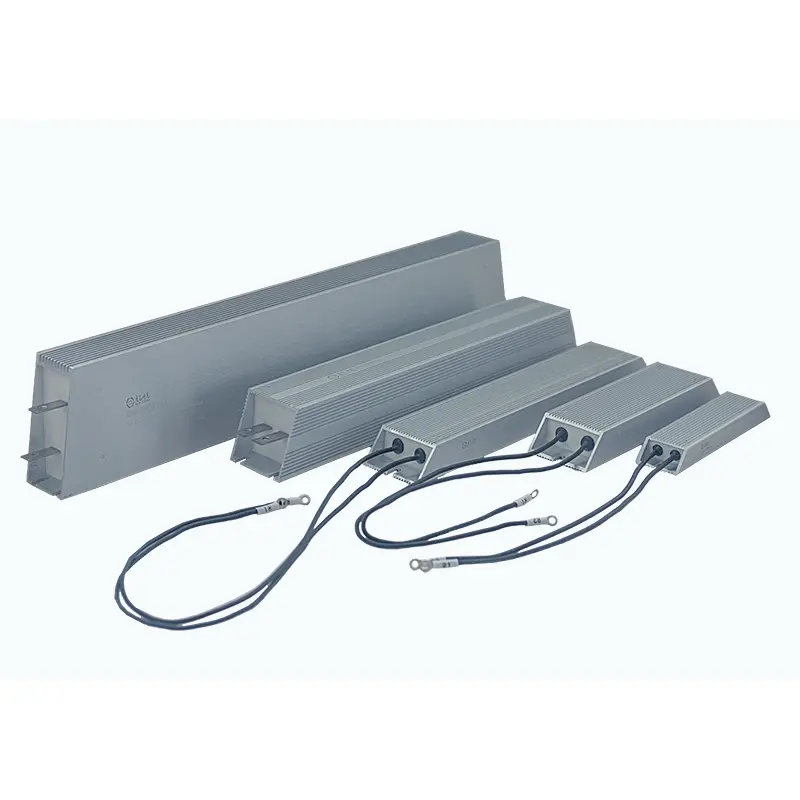

Inverter aluminiumbeklädd motstånd

DUFEW Inverter Aluminium Clad Resistor är speciellt designad för bromssystem med variabel frekvensdrift (VFD), servodrifter och industriella motorstyrningsapplikationer som kräver tillförlitlig regenerativ energiabsorption.

Under motorretardation, lyft eller snabba stopp, genererar motorn regenerativ energi som flödar tillbaka till växelriktarens DC-bussen. Om denna energi inte kan förbrukas effektivt, kan överdriven spänningsuppbyggnad utlösa växelriktarens överspänningsfel eller skada strömkomponenter.

DUFEW inverterbromsmotstånd omvandlar regenererad elektrisk energi till värmeenergi genom en högpresterande aluminiumklädd motståndsstruktur, vilket hjälper till att upprätthålla stabil inverterdrift och förbättra systemsäkerheten.

Med ett hållbart hölje av aluminiumlegering, högisolerande inkapslingsteknik och optimerad värmehanteringsdesign, tillhandahåller DUFEW tillförlitliga bromsmotståndslösningar för tillverkare av industriell automation, växelriktarleverantörer och utrustningstillverkare över hela världen.

Finns i 50W-6KW effektklasser, 0,01Ω-120kΩ resistansvärden och anpassningsbara specifikationer för att matcha olika inverterbromskrav.

Designad för regenerativ energikontroll av inverter

Till skillnad från motstånd för allmänt bruk krävs bromsmotstånd för inverterare för att motstå upprepade kortvariga energipulser med hög effekt under bromscykler.

DUFEW inverter aluminiumbeklädd motstånd är konstruerad för att hantera:

- Plötsligt frigörande av regenerativ energi

- Frekventa accelerations- och retardationscykler

- Korta överbelastningsförhållanden

- Krav på dynamiska bromsar

Genom att säkert avleda överskottsenergi hjälper det:

- Förhindra DC-buss överspänning

- Skydda invertermoduler

- Förbättra bromsresponsen

- Öka utrustningens tillförlitlighet

Viktiga fördelar

Avancerad struktur för dynamisk bromsprestanda

1. Design av höghållfast aluminiumhus

Motståndselementet är byggt med högtemperaturisoleringsmaterial och lindat med förstklassig nickel-krom (Ni-Cr) eller koppar-nickel (Cu-Ni) motståndstråd. Efter glimmerisolering fylls enheten med flamskyddad termisk förening och förseglas inuti ett aluminiumhölje.

Denna integrerade struktur förbättrar mekanisk styrka, vibrationsbeständighet, värmeöverföringseffektivitet och långsiktig driftsäkerhet i industriella bromsapplikationer.

2. Optimerat värmeledningssystem

Den inre strukturen använder kvartsfyllning i kombination med speciella bindemedel för att förbättra värmeledningsförmågan. Jämfört med traditionell luftisolering överför denna design värme mer effektivt från motståndselementet till aluminiumhöljet.

Tillsammans med de externa värmeavledningsspåren hjälper den termiska designen till att bibehålla stabil bromsprestanda, förbättra temperaturbalansen och förlänga livslängden under upprepade belastningsförhållanden.

3. Flexibel anslutningskonfiguration

DUFEW stöder olika anslutningsalternativ, inklusive plintar av rostfritt stål och högtemperaturledningar, för att möta olika installationskrav. De integrerade monteringshålen förenklar installationen inuti inverterskåp och industriella styrsystem.

Hur man väljer ett inverterbromsmotstånd?

Att välja rätt motstånd kräver övervägande av växelriktarparametrar, bromsförhållanden och installationsmiljö.

Felaktigt val av motstånd kan resultera i för hög bromsström, otillräckligt bromsmoment, överhettning eller växelriktarskyddslarm. DUFEW rekommenderar att man väljer lämpliga resistansvärden baserat på växelriktarspecifikationer och faktiska driftkrav.

Effektnedsättningskurva

Typiska applikationer

Tekniska specifikationer

Test av elektrisk prestanda

Inverterbromsmotstånd vs allmänt kraftmotstånd

Installationsriktlinjer

1. Bekräfta tekniska specifikationer

Före installation, verifiera växelriktarmodellen, rekommenderat motståndsområde, nödvändig bromskraft och driftcykel för att säkerställa att motståndet matchar systemkraven.

2. Inspektera produktens skick

Kontrollera aluminiumhöljet, terminalerna, inkapslingens skick och monteringsstrukturen före installation för att bekräfta att motståndet är fritt från skador och redo för drift.

3. Säkerställ korrekta kylningsförhållanden

Korrekt värmeavledning är avgörande för tillförlitlig bromsfunktion. Vertikal installation rekommenderas för att förbättra luftflödet, samtidigt som tillräckligt avstånd bör upprätthållas mellan motstånden. För slutna skåp kan ytterligare forcerad ventilation krävas beroende på driftsförhållandena.

4. Komplett elektrisk anslutning

Använd värmebeständiga kablar, se till att anslutningarna är säkra och håll ledningsavståndet mellan växelriktaren och motståndet så kort som möjligt för att förbättra anslutningens tillförlitlighet.

5. Utför funktionstestning

Efter installationen, kontrollera motståndsvärdet, övervaka yttemperaturen under drift och verifiera bromsprestanda för att säkerställa att systemet fungerar korrekt.

OEM anpassad tillverkningskapacitet

DUFEW stöder skräddarsydda lösningar för inverterbromsmotstånd inklusive:

FAQ

F1: Vad gör ett inverter-aluminiumklädd motstånd?

Ett inverter-aluminiumklädd motstånd absorberar regenerativ energi som genereras under motorbromsning och omvandlar den till värmeenergi, förhindrar DC-buss överspänning och skyddar invertersystemet.

F2: Hur väljer jag rätt motståndsvärde?

Motståndsvärdet bör följa växelriktartillverkarens rekommenderade intervall. Ett värde som är för lågt kan orsaka för hög ström, medan ett värde som är för högt kan minska bromsverkan.

F3: Kan detta motstånd användas för servoenheter?

Ja. DUFEW inverterbromsmotstånd är lämpliga för servosystem, speciellt applikationer som kräver snabb retardation och upprepade bromscykler.

F4: Kan temperaturskydd läggas till?

Ja. DUFEW stöder tillägg av termiska brytare eller temperaturskyddskomponenter för applikationer som kräver ytterligare säkerhetsövervakning.
