Vi erbjuder en omfattande portfölj inklusive motstånd, bromsenheter, reaktorer, kraftfilter och transformatorer, med kompletta anpassningsmöjligheter för att möta olika applikationskrav.

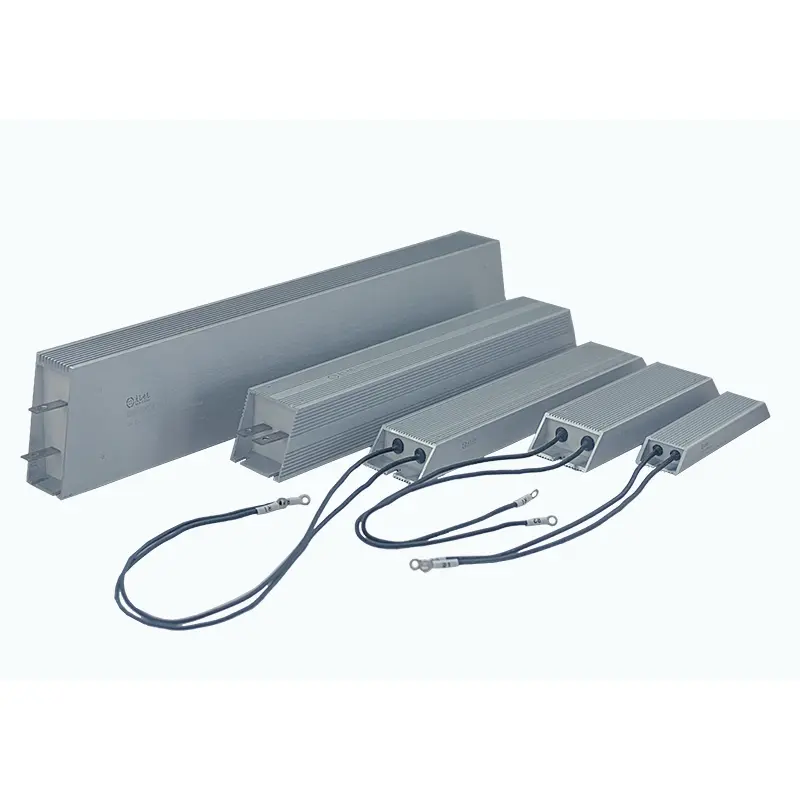

Industriella kraftsystem fungerar ofta under tunga belastningar, frekventa inbromsningar, vibrationer och förhöjda temperaturer. För att säkerställa tillförlitlig drift i dessa krävande miljöer kombinerar DUFEWs trapetsformade aluminiumklädda motstånd ett robust aluminiumhölje med en optimerad inre termisk struktur som effektivt överför värme samtidigt som det skyddar motståndselementet från damm, fukt, vibrationer och mekanisk påverkan.
Motståndselementet är tillverkat av precisionslindad nickel-krom (Ni-Cr) eller Constantan legeringstråd monterad på en högtemperaturisolerande kärna. Efter elektrisk isolering med glimmerskivor är enheten helt inkapslad inuti ett trapetsformat aluminiumhölje med hjälp av en specialformulerad blandning av högren kvartssand och högtemperaturharts. Denna struktur skapar en effektiv värmeledningsbana som snabbt överför intern värme till de externa kylflänsarna samtidigt som det skyddar motståndet från oxidation och miljöförorening.
Motståndet är designat för industriell automation och tung utrustning och stöder både anslutningar av rostfritt stål och högtemperaturledningar, vilket möjliggör flexibel installation i VFD-bromsar, servodrivningar, motorstyrskåp, lastbanker, utrustning för förnybar energi och industriella kraftdistributionssystem.
Till skillnad från konventionella rektangulära aluminiummotstånd är det trapetsformade höljet speciellt konstruerat för att förbättra både kylningseffektivitet och mekanisk stabilitet i industriella miljöer.
Den trapetsformade profilen ökar den yttre kylytan, vilket gör att värmen kan avledas mer effektivt genom naturlig konvektion och förbättrar kontinuerlig driftprestanda.
Motståndselementet är helt förseglat inuti aluminiumhöljet, vilket ger utmärkt motstånd mot damm, fukt, vibrationer och oxidation samtidigt som produktens livslängd förlängs.
En bredare monteringsbas ger starkare mekaniskt stöd, vilket minskar rörelser under kontinuerliga vibrationer och gör motståndet lämpligt för kranar, hissar, verktygsmaskiner och annan tung utrustning.
Kvartssandsfyllning överför värme mycket snabbare än luft, vilket gör att intern värme snabbt når aluminiumhöljet för förbättrad kylningsprestanda. Ytterligare kylflänsar kan installeras när högre kontinuerlig effektförlust krävs.
- Optimerad trapetsformad hölje - Större kylyta förbättrar naturlig värmeavledning jämfört med konventionella rektangulära aluminiummotstånd.
- Fullständig konstruktion - Komplett inkapsling skyddar mot damm, fukt, vibrationer, oxidation och mekaniska stötar.
- Utmärkt värmeledningsförmåga - Kvartssandfyllning överför snabbt intern värme till aluminiumhöljet, vilket stöder högre effekttäthet.
- Brett motståndsområde -- Tillgängligt från 0,01Ω till 120kΩ med motståndstoleranser på ±3%, ±5% och ±10%.
- Pålitlig mekanisk styrka - Bred aluminiumbas säkerställer säker montering för utrustning som arbetar under kontinuerliga vibrationer.
- Flexibla anslutningsalternativ - Finns med uttag av rostfritt stål eller högtemperaturledningar för olika installationskrav.
- Custom Manufacturing Tillgänglig - Effektklass, motståndsvärde, dimensioner, terminaler och monteringskonfigurationer kan anpassas för OEM-projekt.
Det trapetsformade aluminiumbeklädda motståndet är lämpligt för industriella system som kräver pålitlig effektförlust, hög mekanisk hållfasthet och långtidsstabilitet.
Frekvensomriktare (VFD), servodrivningar, motorbromskretsar och system för regenerativ energiförlust.
Kranar, hissar, valsverk, gruvmaskiner, kompressorer och annan utrustning som arbetar under frekventa vibrations- och bromsförhållanden.
Lastbanker, strömförsörjningstestning, batteriurladdningssystem, dynamisk lastsimulering och industriella testbänkar.
Energilagringsutrustning, fotovoltaiska växelriktare, vindkraftsomvandlare, laddningsutrustning och energiomvandlingssystem.
Elskåp, distributionsutrustning, automationssystem och OEM-maskiner som kräver kompakta, förseglade och högtillförlitliga kraftmotstånd.
Korrekt installation är avgörande för att uppnå optimal termisk prestanda och lång livslängd.
Bekräfta att resistansvärde, märkeffekt, driftspänning och dimensioner uppfyller utrustningskraven före installation.
Kontrollera att aluminiumhöljet, terminalerna och monteringshålen är fria från deformation, sprickor eller transportskador.
Installera motståndet ordentligt med hjälp av monteringshålen på basen. Se till att monteringsytan är plan och styv för att bibehålla god mekanisk stabilitet.
För medel- och högeffektapplikationer, applicera ett tunt lager av termisk blandning mellan motståndsbasen och monteringsplattan eller kylflänsen för att förbättra värmeöverföringen.
Anslut plintarna eller ledningstrådarna ordentligt och kontrollera att alla elektriska anslutningar är täta för att förhindra överdrivet kontaktmotstånd.
Installera motståndet på en väl ventilerad plats. För slutna elskåp rekommenderas forcerad luftkylning vid drift med hög effekt.
Mät motståndsvärdet innan strömkretsen aktiveras och övervaka driftstemperaturen under den första idrifttagningen.
Motståndselementet är precisionslindat med hjälp av högkvalitativ nickel-krom (Ni-Cr) eller Constantan legeringstråd för att ge stabil elektrisk prestanda, hög överbelastningsförmåga och lång livslängd.
Ett hållbart glimmerisoleringsskikt isolerar elektriskt motståndstråden från aluminiumhöljet samtidigt som den bibehåller utmärkt dielektrisk hållfasthet under förhöjda temperaturer.
Den inre kaviteten är fylld med högren kvartssand och värmebeständigt harts, vilket skapar en effektiv värmeledningsbana som snabbt överför värme från motståndselementet till aluminiumhöljet.
Det extruderade aluminiumhöljet har en optimerad trapetsformad profil som ökar kylytan och förbättrar naturlig luftkonvektion jämfört med konventionella rektangulära hus.
Finns med anslutningar av antingen rostfritt stål eller högtemperaturledningar för att tillgodose olika installations- och kabeldragningskrav.
| Modellkod | Beskrivning | Exempel |
|---|---|---|
| BIL | Trapetsformade aluminiumbeklädda motståndsserier | BIL |
| 1500W | Nominell effekt | 1500W |
| 27R | Bedömd motstånd | 27Ω |
| J | Motståndstolerans | J = ±5 % (Valfritt: H = ±3 %, K = ±10 %) |
| Parameter | Specifikation |
|---|---|
| Power Range | 50W–6kW |
| Driftspänning | ≤1200V |
| Motståndsområde | 0,01Ω--120kΩ |
| Motståndstolerans | ±3 % / ±5 % / ±10 % |
| Skyddsbetyg | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flamskyddsmedel | UL 94V-2 |
| Standard | GB/T 5792 |
| Karakteristisk | Testvillkor | Prestanda |
|---|---|---|
| Dielektrisk motstå spänning | 2500VAC / 50Hz / 60s | Läckström ≤10mA |
| Isolationsmotstånd | 1000VDC | ≥100MΩ |
| Korttidsöverbelastning | 10× märkeffekt i 5 sekunder | Inga synliga skador |
| Lastliv | Cyklisk drift (10s PÅ / 90s AV) | ＞9 000 timmar |
| Fuktig värmebeständighet | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Snabb temperaturcykling | -55°C / 55°C / 155°C, 15 minuter vardera, 5 cykler | ΔR ≤ ±(2%R + 0,05Ω) |
| Värmebeständighet | 350°C i 2 timmar | Ingen synlig missfärgning eller skada |
| Temperaturkoefficient | Bedömd belastning vs. kallt motstånd | ＜300 ppm/°C |
| Flammotstånd | 10× märkeffekt i 5 minuter | Ingen antändning eller öppen låga |
| Karakteristisk | Testvillkor | Prestanda |
|---|---|---|
| Terminal styrka | 45N / 30s | Ingen lossning eller synlig skada |
| Vibrationsmotstånd | 5–200Hz, 1g, 98m/s² | Inga synliga strukturella skador |
| Motstånd mot lödvärme | Terminaler nedsänkt i 350±5°C lödning i 3 sekunder | ΔR ≤ ±(1%R + 0,05Ω) |
| Utseende | Visuell inspektion | Inga synliga skador, tydlig markering |
| Lödbarhet | Terminaler nedsänkt i 235±5°C lödning i 5 sekunder | Lödtäckning ≥95 % |
| Jämförelseobjekt | Trapetsformigt aluminiumklädd motstånd | Konventionell rektangulär resistor av aluminium |
|---|---|---|
| Design av bostäder | Trapetsformad profil ökar värmeavledningsytan och luftflödeseffektiviteten | Standard rektangulärt hölje med mindre kylyta |
| Värmehantering | Kvartsfylld konstruktion överför värme snabbt till aluminiumhöljet för stabilare driftstemperaturer | Värmeavledning beror huvudsakligen på husets yta, vilket resulterar i lägre termisk effektivitet |
| Monteringsstabilitet | Bred bas ger utmärkt mekanisk stabilitet för vibrationsbenägen utrustning | Smalare bas ger lägre motstånd mot vibrationer |
| Miljöskydd | Helt förseglad konstruktion motstår damm, fukt, oxidation och mekanisk förorening | Standardtätning ger begränsat skydd i tuffa industrimiljöer |
| Högresistanskapacitet | Resistansvärden tillgängliga upp till 120kΩ med stabil prestanda | Alternativen med högt motstånd är i allmänhet mer begränsade |
S: Det trapetsformade aluminiumhöljet ökar den externa kylytan och förbättrar det naturliga luftflödet runt motståndet. Den ger också en bredare monteringsbas för bättre mekanisk stabilitet, vilket gör den lämplig för tung industriutrustning.
A: Ja. Den kvartsfyllda inkapslingen överför effektivt intern värme till aluminiumhöljet, vilket gör att motståndet tål upprepade bromscykler och kortvariga överbelastningar med bibehållen tillförlitlig prestanda.
A: Ja. Valfria inbyggda termobrytare eller temperatursensorer kan integreras på begäran för att ge ytterligare övertemperaturskydd för obevakade eller säkerhetskritiska applikationer.
S: Ja, förutsatt att alla motstånd har identiska specifikationer. Enhetlig ventilation, balanserad kabeldragning och korrekt värmeavledning bör upprätthållas för att säkerställa jämn lastfördelning och långsiktig tillförlitlighet.
- Professionell Power Resistor Tillverkare med många års erfarenhet av industriell kraftelektronik.
- OEM & ODM Anpassning för motstånd, effekt, dimensioner, terminaler och monteringsalternativ.
- Strikt kvalitetskontroll med omfattande elektriska och mekaniska tester före leverans.
- Snabb produktion & stabil leverans för både standardmodeller och specialprojekt.
- Teknisk support för att hjälpa kunder att välja den mest lämpliga resistorlösningen för deras applikation.
