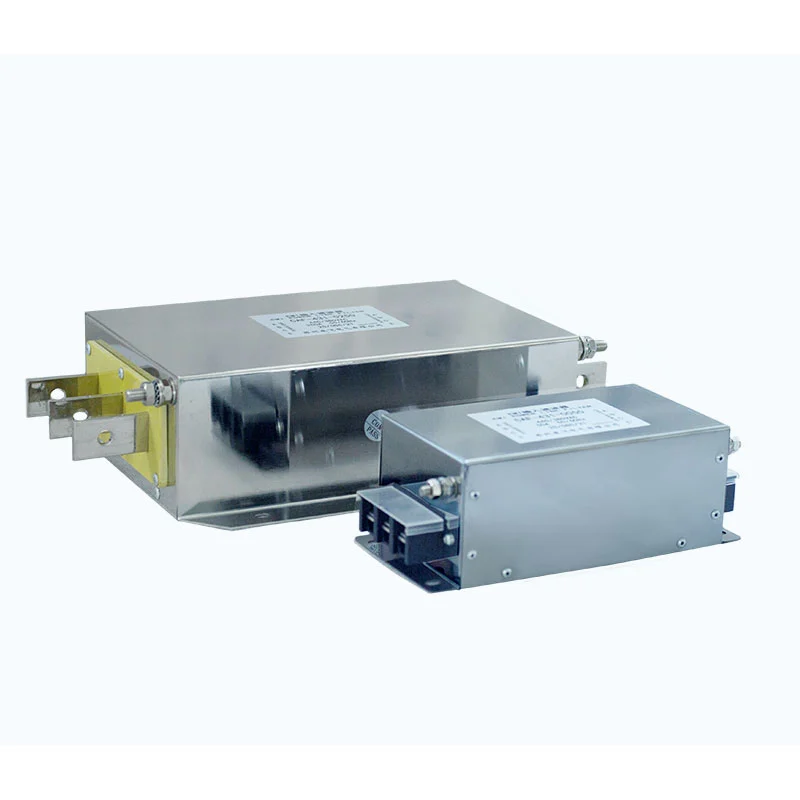

Det elektromagnetiska störningsfiltret innehåller ett flerstegs lågpassfiltreringsnätverk bestående av en common-mode choke, X kondensatorer, Y kondensatorer och motstånd.
Common-mode-drosseln använder två ledare lindade på samma magnetiska kärna och uppvisar hög impedans mot common-mode-interferens. X-kondensatorer är anslutna över ledningsledarna för att undertrycka interferens i differentialläge, medan Y-kondensatorer är anslutna mellan kraftledningarna och jord för att ge en väg för högfrekvent common-mode-brus till jord.
Dessa komponenter samverkar för att ge bredbands-EMI-dämpning. Flerstegsfiltreringsstrukturen är optimerad enligt de interferensfrekvensegenskaper som vanligtvis förekommer i applikationer med variabel frekvens.
| Parameter | Specifikation |
|---|---|
| Märkspänning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / upp till 500Hz |
| Märkström | 5A--1600A |
| Dielektrisk styrka | Linje-till-linje: 1500VDC, 60s; Linje-till-jord: 2500VDC, 60s |
| Isolationsmotstånd | >100MΩ vid 1000VDC |
| Överbelastningskapacitet | 1,4 × märkström i 1 minut, med minst 15 minuters intervall |
| Maximal kabellängd | 400m för skärmad kabel; 300m för oskärmad kabel |
| Skyddsbetyg | IP00 / IP20 |
| Isoleringsklass | T40/F (155°C) |
| Flamskyddsmedel | UL94 V-2 |
| Produktstandard | GB/T 15287/8 |
- Common-Mode och Differential-Mode Undertryckning: Filtreringsnätverket är utformat för att dämpa både common-mode och differential-mode elektromagnetisk interferens.
- Dubbelriktad EMI-dämpning: Filtret kan dämpa störningar mellan strömförsörjningen och ansluten utrustning, vilket hjälper till att minska oönskad brusöverföring i båda riktningarna.
- VFD-applikationskompatibilitet: Designad för drivsystem med variabel frekvens där omkopplingsrelaterad elektromagnetisk störning och ledningsbrus kräver ytterligare undertryckning.
- Flerstegsfiltrering: Kombinationen av common-mode choke, X-kondensatorer, Y-kondensatorer och resistiva element ger flerstegsfiltreringsprestanda.
- Brett elektriskt utbud: Märkspänningsalternativ från 220VAC till 1140VAC och märkströmalternativ från 5A till 1600A stöder ett brett utbud av industriella krafttillämpningar.
- Design med låg läckström: Filtreringsstrukturen är utformad med hänsyn till läckström och systemjordningskrav.
- Tillämpningar med långa kablar: Lämpliga konfigurationer finns tillgängliga för VFD-system som använder långa motorkablar, beroende på faktiska driv-, kabel-, motor- och installationsförhållanden.
- Anpassat urval: Dufew Electric kan utvärdera märkspänning, ström, frekvens, kabellängd, installationsförhållanden och andra applikationsparametrar för produktval.
Det elektromagnetiska störningsfiltret är lämpligt för industriella applikationer där elektromagnetisk kompatibilitet och strömkvalitet är viktigt, inklusive:
1. Industriell utrustning med stränga krav på elektromagnetisk kompatibilitet.
2. System som använder flera VFD:er där elektromagnetisk interferens mellan frekvensomriktare måste kontrolleras.
3. VFD-ingångsapplikationer där ledande eller utstrålade störningar kan påverka elnätet eller närliggande utrustning.
4. VFD-system som påverkas av elektriska störningar, harmoniska störningar eller överdrivet elektromagnetiskt brus.
5. Industriell utrustning som kräver ytterligare skydd mot störningsrelaterad onormal drift.
6. Industriell tillverkning och automationsutrustning.
7. System för lagring av förnybar energi och energi som använder kraftelektronik.
8. Motordrivsystem med långa kabeldrag eller krävande elektromagnetiska miljöer.
Att välja ett elektromagnetiskt störningsfilter kräver mer än att matcha spänning och ström. Filtret bör utvärderas enligt det kompletta elektriska systemet, utrustningskonfigurationen och installationsmiljön för att säkerställa att den valda specifikationen är lämplig för den avsedda applikationen.
Dufew Electric kan stödja teknisk utvärdering baserat på märkspänning och ström, driftsfrekvens, VFD-effekt, interferens i common-mode och differentialläge, motorkabellängd, skärmad eller oskärmad kabelkonfiguration, jordningsförhållanden, installationsutrymme, termiska krav, elektromagnetisk miljö och kundritningar eller tekniska specifikationer.
För skräddarsydda projekt kan kunder tillhandahålla elektriska specifikationer, tekniska ritningar, fysiska prover, utrustningsinformation eller tillämpningsvillkor för teknisk utvärdering. Baserat på dessa krav kan Dufew Electric leverera standardprodukter eller utveckla applikationsspecifika filterkonfigurationer.
Välj filtrets märkspänning och märkström enligt VFD-effekten och den elektromagnetiska miljön. Som en allmän valriktlinje kan filtrets märkström väljas till cirka 1,2--1,5 gånger utrustningens märkström, beroende på den faktiska tillämpningen och tillverkarens rekommendationer. Filtrets märkspänning måste matcha VFD-driftspänningen.
Kontrollera om kapslingen är skadad, verifiera att terminalerna är intakta och kontrollera att produktmärkningar och specifikationer är väl synliga.
Installera filtret vid utrustningens strömingång eller på ingångssidan av störningskällan, såsom en VFD, och håll det så nära den skyddade utrustningen som möjligt.
När den installeras på ett kontrollskåp av metall, säkerställ tillräcklig metall-till-metall-kontakt mellan filterhöljet och skåpet för att stödja värmeavledning och elektromagnetisk skärmning.
Använd de avsedda monteringshålen för att fästa filtret inuti styrskåpet eller på monteringsplattan. Se till att filtret är ordentligt installerat och att impedansmatchning och jordningskrav beaktas.
Anslut filtret i serie mellan strömförsörjningen och VFD-ingången enligt kopplingsschemat. Vänd inte om ingångs- och utgångsterminalerna.
Jordningsterminalen måste vara tillförlitligt ansluten till skyddsjord. Håll jordanslutningen så kort som möjligt; en jordledarlängd på högst 30 cm rekommenderas.
Bunta inte filtrets ingångsledningar tillsammans med belastningssidan eller utgångsledningarna. Om du gör det kan den elektromagnetiska kopplingen mellan ingångs- och utgångssidan öka och avsevärt minska filtrets förmåga att undertrycka EMI.
In- och utgångsledningar ska dras separat för att minimera oönskad koppling.
Efter att ha bekräftat att alla anslutningar är korrekta, sätt på systemet och övervaka VFD:s drifttillstånd. Kontrollera om den förväntade minskningen av elektromagnetiska störningar och onormala driftsförhållanden har uppnåtts.
| Jämförelsefaktor | Dufew Integrated Composite EMI Filter | Konventionellt enkelt filter |
|---|---|---|
| Filtreringsstruktur | Flerstegsfiltrering med en kombination av common-mode choke, X kondensatorer, Y kondensatorer och resistiva element | Förlitar sig vanligtvis på en enklare enstegs induktiv struktur |
| EMI-dämpning | Designad för att hantera störningar i både common-mode och differential-mode | Högfrekvent störningsdämpning kan vara begränsad beroende på filterstrukturen |
| Värmehantering | Integrerad strukturell design kan stödja mer organiserad komponentarrangemang och termisk hantering | Komponentkoncentration kan öka lokal värmeackumulering under kontinuerliga högbelastningsförhållanden |
| Installation | Integrerad filterkonfiguration kan förenkla montering och elektrisk anslutning | Separata filterkomponenter kan kräva ytterligare montering och ledningar |
| Materialhantering | En integrerad enhet kan förenkla materialkodning och lagerhantering | Flera komponenter kan öka antalet materialobjekt |
| Användningsområde | Lämplig för VFD-system och industriella miljöer med krävande EMI-krav | Mer lämplig för relativt enkla applikationer beroende på den elektriska miljön |
Dufew Electric är en Kina-baserad tillverkare och leverantör av kraftelektronikkomponenter, med tillverkningskapacitet som täcker industrimotstånd, bromssystem, reaktorer, EMI-filter, kraftfilter, transformatorer och anpassade elektriska komponenter. För elektromagnetiska störningsfilter utförs produktion och inspektion enligt produktspecifikationer, tillämpliga tekniska krav och kundkrav.
Tillverkningsprocessen omfattar materialval, komponentmontering, elektrisk testning, prestandaverifiering, slutinspektion, förpackning och transport. Viktiga kvalitetskontroller kan inkludera:
- Märkspänning och strömverifiering
- Isolationsresistanstestning
- Dielektrisk hållfasthetstestning
- Test av elektrisk prestanda
- Visuell och dimensionell inspektion
- Plint- och anslutningsinspektion
- Slutlig produktbesiktning
Produktspecifikationer och inspektionskrav kontrolleras under hela produktionen för att bibehålla konsekvent elektrisk prestanda och produktkvalitet. Produktspecifika testprotokoll och teknisk dokumentation kan också tillhandahållas enligt projektets krav.
Dufew Electric upprätthåller relevanta kvalitetscertifieringar, produktdokumentation och testdokument för att stödja kundutvärdering och upphandlingskrav.
Tillämpliga certifikat och tekniska dokument kan tillhandahållas för granskning enligt specifika produkt-, projekt- och kundkrav.
Som en leverantör av kraftelektronikkomponenter i Kina stödjer Dufew Electric internationella B2B-order från produktval och provutvärdering genom produktion, inspektion, förpackning och leverans.
Typiska leveransarrangemang kan koordineras efter ordervolym, produktdimensioner, destination, ledtid och kundkrav.
Tillgängliga logistikalternativ kan inkludera:
- Sjöfrakt: Lämplig för regelbundna och stora internationella beställningar.
- Flygfrakt: Lämplig för brådskande försändelser, prover och beställningar med mindre volymer.
- Expressleverans: Lämplig för tekniska prover och små paket där snabbare leverans krävs.
- Kundutsedda speditör: Dufew Electric kan koordinera leveransen med kundens utsedda logistikleverantör när så krävs.
Exportförpackningar kan ordnas enligt produktstruktur och transportkrav för att skydda elektriska komponenter under hantering och internationell transitering.
Dufew Electric fokuserar på kraftelektronikkomponenter inklusive motstånd, bromssystem, reaktorer, elektromagnetiska störningsfilter, kraftfilter och transformatorer.
Produktval kan utvärderas enligt elektriska parametrar, VFD-egenskaper, kabellängd, elektromagnetisk miljö, installationsförhållanden och andra systemkrav.
Dufew stöder anpassade elektriska specifikationer, konfigurationer, ritningar, prover och applikationsspecifika krav som är föremål för teknisk utvärdering.
Tillverkningen omfattar materialinspektion, kontrollerad montering, elprovning, slutbesiktning och produktdokumentation enligt gällande krav.
Dufew Electric stödjer utrustningstillverkare, systemintegratörer, distributörer, OEM-kunder och industriella användare med produktförsörjning och internationell logistiksamordning.
Dess filtreringsnätverk dämpar oönskat brus mellan strömförsörjningen och ansluten utrustning, vilket hjälper till att minska både inkommande och utgående elektromagnetiska störningar.
Ja, när ytterligare EMI-dämpning krävs. Reaktorer adresserar primärt strömövertoner och effektstörningar, medan EMI-filter riktar in sig på elektromagnetiskt brus. De kan därför komplettera varandra.
Nej. Ledarna är elektriskt isolerade samtidigt som de delar samma magnetiska kärna. Under normal drift i differentialläge, upphäver deras magnetiska flöden till stor del varandra.
Nej. X-kondensatorer används över linjeledare för differentiellt brus, medan Y-kondensatorer ansluter mellan kraftledningar och jord för brus i common-mode. De har olika säkerhets- och isoleringskrav.
Dufew Electric tillverkar kraftelektronikkomponenter för motordrivningar, industriell automation, förnybar energi, energilagring och effektkontrollsystem. Med ingenjörsstöd, kontrollerad produktion, elektriska tester, anpassning och globala B2B-försörjningsmöjligheter tillhandahåller vi pålitliga lösningar som är skräddarsydda för olika industriella krav.
